U5354-000005-03KPA

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 Analog Current 20.68427MPa 9V 30V 62.05282MPa ±0.1%
供应商型号: N-U5354-000005-03KPA
供应商: 云汉优选
标准整包数: 1

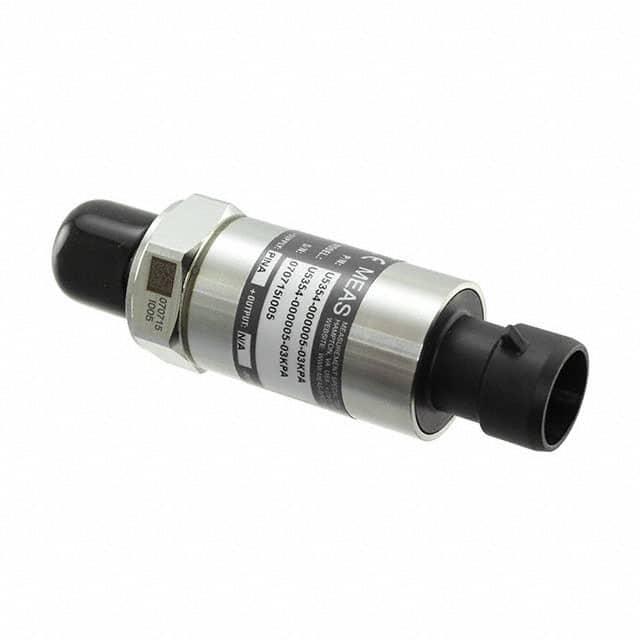

TE CONNECTIVITY 压力传感器 U5354-000005-03KPA

U5354-000005-03KPA概述

    U5300 Industrial Pressure Transducer

    1. 产品简介


    产品类型:U5300工业压力变送器是MEAS UltraStable系列的产品之一,专为商业和重工业应用设计。它采用模块化设计,提供了灵活的配置选项,能够满足不同的需求。
    主要功能:
    - 高精度测量,具有最小线性度、迟滞和重复性的总体误差带(Total Error Band)。
    - 防水防尘,符合CE标准和UL认证要求。
    - 可选不锈钢阻尼装置。
    - 支持多种压力端口和电气配置。
    应用领域:
    - 军事/航空航天测试台
    - 汽车测试台
    - 校准设备
    - 高精度应用
    - 站立式燃油控制
    - 高端工业机械

    2. 技术参数


    技术规格:
    - 压力范围:0到0.15Psi(0到0.01Bar),0到150Psi(0到10Bar)等(参见页2标准范围)
    - 输出信号:0.5-4.5V ratiometric,1-5V,4-20mA,0-5V,0-10V,1-6V,0.5-4.5V(参见页7)
    - 供电电压:5V到30V
    - 总误差带:±0.5%F.S.
    - 温度范围:
    - 工作温度:-40°C至+125°C(电缆部分最高为105°C)
    - 存储温度:-40°C至+125°C(电缆部分最高为105°C)
    电气特性:
    - 精度:±0.1%
    - EMI保护:10V/m
    - 反极性保护
    - 短路保护

    3. 产品特点和优势


    产品特点:
    - 高精度测量:提供±0.1%的高精度和±0.5%的总误差带。
    - 高可靠性:采用316L不锈钢材料,无O型圈或有机材料暴露于压力介质中,确保耐用性。
    - 符合CE标准和UL认证:提供全面的电磁干扰防护,包括静电放电、电磁场抗扰度、快速瞬变和浪涌抗扰度。
    - 模块化设计:提供多种压力端口和电气配置选择,方便定制化。
    优势:
    - 在军事和工业环境中表现卓越,适用于恶劣条件下的测量任务。
    - 高可靠性设计,确保长期稳定运行。
    - 快速响应时间:电压输出小于2ms,电流输出小于3ms。
    - 快速交货:可提供加急配置,仅需10个工作日。

    4. 应用案例和使用建议


    应用案例:
    - 军事和航空航天测试台:用于动态测试环境下的精确测量。
    - 汽车测试台:用于引擎测试和燃料控制系统。
    - 校准设备:用于高精度压力校准。
    - 站立式燃油控制系统:适用于复杂环境下的精密测量。
    使用建议:
    - 在高温或高压环境下使用时,请参考制造商提供的使用说明书以确保正确安装。
    - 建议通过适当的连接器进行防水防尘处理,确保产品在恶劣环境中的性能稳定性。
    - 定期校准和检查以保持其精度和可靠性。

    5. 兼容性和支持


    兼容性:
    - 支持多种连接方式,包括电缆、Packard接头、M12接头、AMP/TE接头、Form C和Form A接头。
    - 满足各种IP防护等级:Bayonet(IP67)、Packard(IP66)、Cable(IP67)、M12(IP67)、AMP/TE(IP67)、Form C(IP65)、Form A(IP65)。
    支持:
    - 提供客户定制设计服务,根据特定应用和需求进行修改。
    - 提供详细的安装指南和校准证书,确保正确安装和使用。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:接头未正确安装导致读数不稳定。
    - 解决方案:请严格按照安装指南进行操作,确保所有连接正确并紧固。

    - 问题:测量值超出预期范围。
    - 解决方案:检查电源电压是否在规定的范围内,并确认所选的压力范围是否合适。

    - 问题:温度波动引起输出异常。
    - 解决方案:确保工作环境在规定的温度范围内,如有必要,采取额外的温度控制措施。

    7. 总结和推荐


    总结:
    U5300工业压力变送器是一款高性能、高可靠性的压力测量工具,广泛应用于工业自动化和高精度测试场合。它具备高精度、多功能、易于配置和强大的电磁兼容性,适合对精度和稳定性有严格要求的应用场景。
    推荐:
    对于需要高精度、高可靠性的工业应用,U5300是一个理想的选择。特别是在军事、航空航天、汽车测试、站式燃料控制等领域,其优越的性能使其成为首选。建议用户在购买前详细了解其规格和技术参数,以确保最佳匹配和使用效果。

U5354-000005-03KPA参数

参数
最小工作供电电压 9V
精度 ±0.1%
输出类型 Analog Current
压力类型 绝对
最大工作压力 62.05282MPa
工作压力范围 20.68427MPa
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装

U5354-000005-03KPA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

U5354-000005-03KPA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY U5354-000005-03KPA U5354-000005-03KPA数据手册
