4-1676914-6

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-4-1676914-6
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 通孔电阻 4-1676914-6

4-1676914-6概述

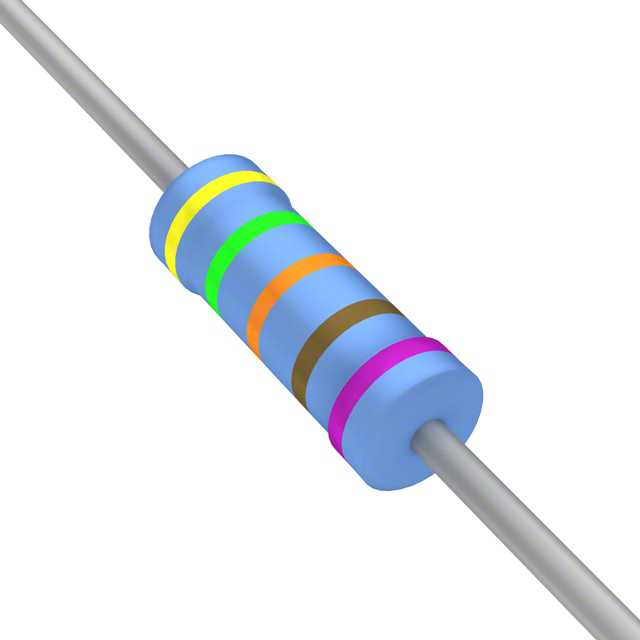

    精密金属薄膜固定电阻器 Type R系列

    产品简介


    精密金属薄膜固定电阻器 Type R系列 是一款高精度的金属薄膜电阻器,以其出色的稳定性和低噪声特性而闻名。这些电阻器广泛应用于需要长期稳定性的场合,如精密仪器、医疗设备、航空航天和通讯系统等领域。

    技术参数


    - 额定功率: 0.125 W 至 0.5 W(@ 70°C)
    - 阻值范围:
    - 最小阻值:51R1Ω(Type R8),10Ω(Type R1 和 R2)
    - 最大阻值:511KΩ(Type R8),1MΩ(Type R1 和 R2)
    - 容差:
    - Type R8: 0.1% (B), 0.25% (C), 0.5% (D)
    - Type R1: 0.1% (B), 0.25% (C), 0.5% (D)
    - Type R2: 0.1% (B), 0.25% (C), 0.5% (D)
    - 温度系数: ±15 ppm/°C 至 ±50 ppm/°C
    - 最大过载电压:
    - Type R8: 400 V
    - Type R1: 500 V
    - Type R2: 700 V
    - 操作温度范围: -65°C 至 +155°C
    - 介电强度: 500 V
    - 绝缘电阻最小值: 10,000 MΩ(干态)
    - 额定负载下的温升曲线:
    - 温度范围: -65°C 至 +155°C
    - 额定负载百分比: 0% 至 100%
    - 温度升高: 0°C 至 160°C

    产品特点和优势


    - 高精度: 容差可达到0.1%,非常适合对精度要求高的应用。
    - 稳定性: 优异的负载和恶劣环境下的稳定性,适用于长期稳定性要求的应用。
    - 低噪声: 电流噪声和电压噪声极低。
    - 环保材料: 采用镍铬合金薄膜和环氧树脂涂层,具有良好的耐腐蚀性。
    - 多样选择: 通过E96选择系列,可以满足不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 医疗器械: 用于医疗设备中的精密测量电路,确保数据准确性和稳定性。
    - 通讯设备: 用于通信基站中的信号处理模块,提供稳定的电阻值。
    使用建议:
    - 在高湿度环境中使用时,建议采用额外的防护措施,如涂覆防水涂料。
    - 高温环境下使用时,需注意散热设计,避免过热导致性能下降。

    兼容性和支持


    这些电阻器适用于自动插装设备和切割弯曲机。它们通常以“子弹盒”形式提供,每盒1000件,符合IEC 286-1标准。
    订单信息:
    - 型号: 如YR1 B 24K3(Type, 容差代码字母, 阻值)
    性能测试:
    - 参考IEC标准进行长期和短期测试,确保产品质量。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查安装是否正确,是否有外部干扰。 |
    | 噪声过大 | 检查电路设计是否合理,是否需要增加滤波电路。 |
    | 温度过高 | 检查散热设计,增加散热片或散热风扇。 |

    总结和推荐



    总结

    :
    精密金属薄膜固定电阻器 Type R系列是一款高性能的产品,具有高精度、稳定性和低噪声特性。其广泛的应用领域和多种选择使其在市场上具有很强的竞争力。
    推荐:
    鉴于其出色的特性和广泛应用,强烈推荐在对精度和稳定性要求较高的应用中使用这款电阻器。

4-1676914-6参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

4-1676914-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1676914-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 4-1676914-6 4-1676914-6数据手册

4-1676914-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.23 ¥ 1.886
20000+ $ 0.2225 ¥ 1.8245
40000+ $ 0.2113 ¥ 1.7323
100000+ $ 0.1938 ¥ 1.5888
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3772
直接购买
加入购物车
