ER74390RJT

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 390Ω ±5% 3W 0ppm/℃~60ppm/℃ 导线安装 13.5mm(长度)
供应商型号: 279-ER74390RJT
供应商: Mouser
标准整包数: 1

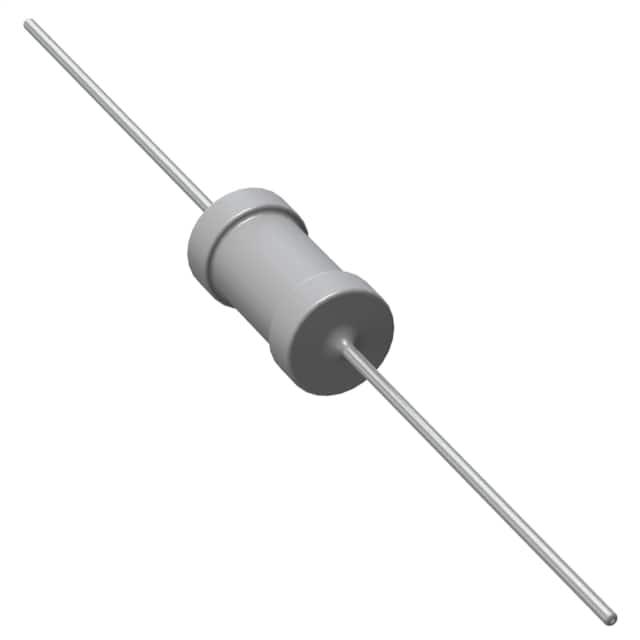

TE CONNECTIVITY 通孔电阻 ER74390RJT

ER74390RJT概述


    产品简介


    ER/ERV系列高功率电阻
    ER/ERV系列是特制的硅胶涂层功率电阻。这类电阻具备高耐化学性,能够抵抗多种溶剂,如Trichloroethene VG、Genklene LV Hot和Cold、Freon TE、Arklone A、Flourosil E、Freon TMS、Arklone L Hot和Cold以及Arklone F Hot。此外,垂直安装款式也是可选项。这些电阻广泛应用于工业控制、医疗和消费电子领域。

    技术参数


    - 电气特性
    - ER系列
    - 额定功率(W):40°C下为3W、7W、11W、14W;70°C下为2.5W、6W、9W、12W
    - 阻值范围:R03-10K、R05 - 20K、R13-68K、R20-100K
    - 最大元件电压:100V、200V、500V、750V
    - ERV系列
    - 额定功率(W):20°C下为3W、7W、11W;70°C下为1.5W、3W、5W
    - 阻值范围:R10-3K9、R10-6K8、R15-27K
    - 最大元件电压:100V、200V、500V
    - 环境特性
    - 温度类别:-55°C到200°C
    - 湿度分类:56天
    - 标准公差:ER系列< 1 ohm ± 10% ~ > 1 ohm ± 5%;ERV系列E24 - 5% ~ E12 10%
    - 焊接性:符合BS 2011 Test 2.1 Ta标准,浸润时间< 2秒
    - 耐久性:符合BS 2011 Test 2.1 Ua标准,承受0.5 kg拉力,双弯曲负载为0.25 kg
    - 过载:额定功耗的10倍,持续5秒
    - 温湿度稳定性:56天/95%RH/±45°C

    产品特点和优势


    - 高功率消耗能力:ER/ERV系列具有较高的额定功率,在各种温度条件下均表现出色。
    - 坚固的硅胶涂层:提供卓越的物理保护,防止化学品腐蚀。
    - 特殊脉冲样式:适用于脉冲应用,增强产品的多功能性。
    - 广泛的适用性:支持定制设计,通过分销商可广泛获得。

    应用案例和使用建议


    ER/ERV系列适用于多种应用场景,包括工业自动化、医疗器械和家用电器。在选择安装位置时,建议考虑散热情况。对于板卡上的安装,要避免因高温导致的热损坏,确保合理的功率消耗以保护电路板。同时,可以采用垂直安装方式提高散热效率。

    兼容性和支持


    - 兼容性:ER系列的电阻可在任何平面安装,而ERV系列仅在水平和垂直安装时不倒置,否则可能导致电路板过热损坏。如有需要,可咨询技术部门。
    - 支持服务:制造商提供详细的技术支持和维护服务,可通过官方网站获取更多信息。

    常见问题与解决方案


    - Q1:如何判断电路板的最大功耗?
    - A1:参阅热斑温度图,根据具体安装条件进行确定。
    - Q2:安装时需要注意什么?
    - A2:确保正确选择安装位置以避免因过热引起的损坏。
    - Q3:如何进行定制设计?
    - A3:联系技术部门,定制特定阻值或其他规格的电阻。

    总结和推荐


    ER/ERV系列高功率电阻以其出色的性能、可靠的设计以及广泛的适用性在市场上占据重要地位。该系列产品不仅满足多种工业需求,还特别适合对精度和稳定性要求高的应用。综合来看,我们强烈推荐这一系列的产品用于各种高可靠性应用场景。

ER74390RJT参数

参数
电阻值 390Ω
精度 ±5%
额定功率 3W
温度系数 0ppm/℃~60ppm/℃
长*宽*高 13.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

ER74390RJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ER74390RJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ER74390RJT ER74390RJT数据手册

ER74390RJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.472 ¥ 12.4384
10+ $ 1.311 ¥ 11.078
100+ $ 0.9053 ¥ 7.6498
250+ $ 0.7506 ¥ 6.3426
500+ $ 0.6318 ¥ 5.3387
1000+ $ 0.5238 ¥ 4.4261
2000+ $ 0.4882 ¥ 4.125
库存: 1808
起订量: 1 增量: 1
