KAS1104RT

产品分类: 拨码开关
厂牌: E-SWITCH
产品描述: 2000Cycles 2000Cycles 25mA 通孔安装 11.52mm(长度)*6mm(高度)
供应商型号: 2843761
供应商: 海外现货
标准整包数: 1

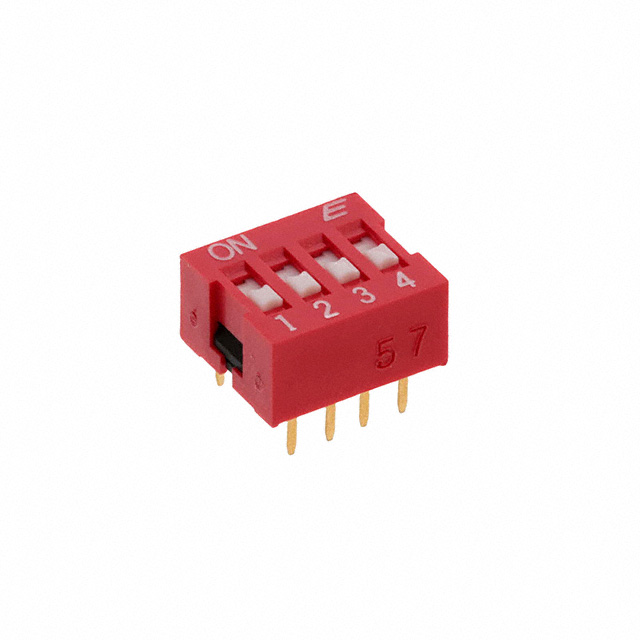

E-SWITCH 拨码开关 KAS1104RT

KAS1104RT概述

    KAS系列直插式开关技术手册

    产品简介


    KAS系列直插式开关是一种设计用于电子设备的通用型开关,适用于各种应用场合,如车库门开启器、计算机外围设备、消费电子产品、仪器仪表、电信设备以及医疗设备等。该系列产品具有广泛的配置选项,通过选择不同的位置数和封装方式,能够满足不同客户的需求。

    技术参数


    - 接线方式: 通孔焊接(PCB针)
    - 位置数: 从2到12个位置
    - 管式包装
    - 电气参数:
    - 非切换电流:100mA @ 50VDC
    - 切换电流:25mA @ 24VDC
    - 使用寿命: 2,000次循环
    - 接触电阻: 最大100mΩ
    - 绝缘电阻: 在500VDC下最小为100MΩ
    - 耐压强度: 1分钟内承受100VAC
    - 工作温度范围: -20°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 行程: 典型值2.0mm
    - 触点排列: 每个位置为SPST(单刀单掷)

    产品特点和优势


    KAS系列直插式开关具备以下独特功能和优势:
    - 多位置选项: 可以根据需求选择从2到12个位置的开关,提供灵活的配置。
    - 高可靠性: 2,000次循环的使用寿命确保了长期稳定的工作性能。
    - 广泛的应用范围: 适用于多种电子设备,如汽车电子、工业控制等。
    - 易于安装: 通过标准的PCB针安装方式,方便快捷地集成到各种电路板上。

    应用案例和使用建议


    KAS系列直插式开关可以应用于多种电子设备中。例如,在消费电子产品的设计中,可以选择一个10位的位置开关来实现复杂的电路控制;在仪器仪表中,一个4位的位置开关可以用于调整仪器的不同模式。为了保证最佳性能,建议在使用前详细检查开关的参数,确保其符合具体应用的要求。同时,在设计电路时,要充分考虑开关的额定电压和电流,避免过载造成损坏。

    兼容性和支持


    KAS系列直插式开关具有良好的兼容性,可以轻松集成到大多数标准的PCB设计中。厂商提供了全面的技术支持,包括详细的安装指南、应用手册和故障排查手册,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - 问题1: 开关接触不良
    - 解决方案: 检查接触点是否有污垢或氧化层,进行清洁处理后重新安装。
    - 问题2: 开关频繁跳动
    - 解决方案: 确认开关的位置设置正确,重新设定或更换新的开关。
    - 问题3: 开关无法切换
    - 解决方案: 检查电路连接,确保电压和电流符合要求,必要时更换新的开关。

    总结和推荐


    综上所述,KAS系列直插式开关是一款设计精良、应用广泛的开关产品,适用于多种电子设备的设计和制造。它具有良好的机械性能和电气特性,是工程师在项目设计中的理想选择。因此,我强烈推荐使用KAS系列直插式开关,以提高电子设备的可靠性和耐用性。

KAS1104RT参数

参数
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 11.52mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

KAS1104RT厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

KAS1104RT数据手册

厂牌 PDF简要描述 下载
E-SWITCH 拨码开关 E-SWITCH KAS1104RT KAS1104RT数据手册

KAS1104RT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0254
10+ ¥ 8.1287
117+ ¥ 7.5868
273+ ¥ 7.4513
1014+ ¥ 7.3158
2535+ ¥ 7.3158
5031+ ¥ 7.3158
库存: 1029
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.02
