KAE02TGGT

产品分类: 拨码开关
厂牌: E-SWITCH
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装 6.12mm(长度)*3.75mm(高度)
供应商型号: 2844547
供应商: 海外现货
标准整包数: 1

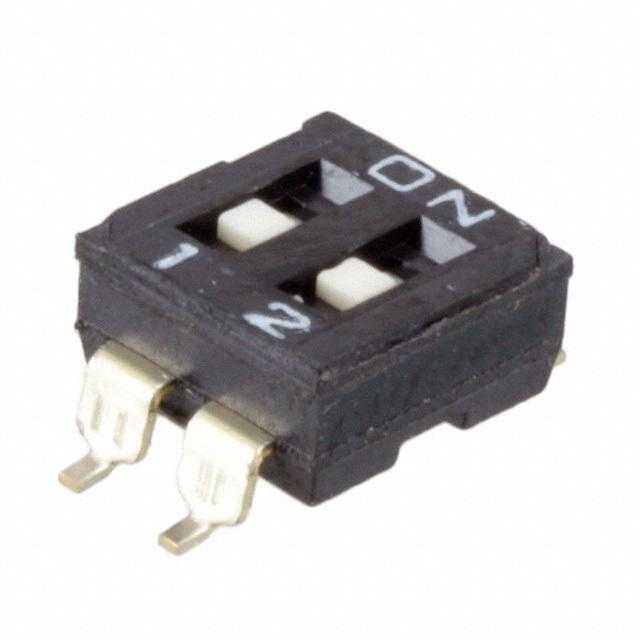

E-SWITCH 拨码开关 KAE02TGGT

KAE02TGGT概述

    KAE 系列 DIP 开关产品技术手册

    1. 产品简介


    KAE系列DIP(双列直插式)开关是专为需要高可靠性、长寿命及紧凑设计的应用而开发的电子元件。这些开关适用于多种行业,如医疗设备、计算机外围设备、消费电子产品、仪器仪表和电信等领域。它们能够提供用户所需的开关功能,同时确保卓越的性能和耐用性。

    2. 技术参数


    KAE系列DIP开关的技术参数如下:
    | 参数 | 描述 |

    | 终端类型 | 直针、弯针或鸥翼式 |
    | 包装选项 | 管装或带装 |
    | 封装顶部密封 | 带凹槽的操作器 |
    | 高度 | 低轮廓 |
    | 最大位置数 | 12个 |
    | 接触材料 | 金 |
    | 非切换额定电流 | 100mA @ 50VDC |
    | 切换额定电流 | 25mA @ 24VDC |
    | 寿命 | 2,000次循环 |
    | 接触电阻 | ≤50mΩ |
    | 绝缘电阻 | ≥100MΩ(500VDC) |
    | 绝缘强度 | 500VAC,持续1分钟 |
    | 工作温度范围 | -20°C至85°C |
    | 存储温度范围 | -40°C至85°C |
    | 行程 | 1.0mm名义值 |
    | 触点配置 | 每个位置单极单掷(SPST) |

    3. 产品特点和优势


    KAE系列DIP开关的主要特点和优势包括:
    - 多样化终端选项:支持直针、弯针和鸥翼式三种终端类型,可根据不同的安装需求选择。
    - 低轮廓设计:适合空间受限的应用场合,如便携式医疗设备。
    - 高可靠性:经过2,000次循环测试,保证长期使用的稳定性。
    - 优质材料:金质接触材料,确保长期的低接触电阻和高导电性能。
    - 易于包装和运输:管装和带装两种方式,方便批量处理和自动化装配。

    4. 应用案例和使用建议


    KAE系列DIP开关广泛应用于各种电子设备中,例如医疗设备、计算机外围设备和消费电子产品等。在这些应用中,开关的稳定性、可靠性至关重要。
    使用建议:
    - 在安装过程中,要确保接触面清洁,以降低接触电阻。
    - 考虑到可能存在的振动和冲击,建议采用固定装置以增加稳定性。
    - 定期检查开关的工作状态,特别是在关键应用中。

    5. 兼容性和支持


    KAE系列DIP开关与其他标准的PCB布局兼容,可以无缝集成到现有设计中。制造商提供了详尽的PCB布局图和电路图,帮助工程师快速实现设计集成。此外,厂商还提供技术支持服务,确保用户在应用过程中得到必要的帮助。

    6. 常见问题与解决方案


    问题1:开关在使用过程中出现异常声音。
    解决办法:检查开关是否正确安装,并确保所有连接点没有松动。
    问题2:开关的寿命未达到预期。
    解决办法:检查操作频率和负载条件,确保符合产品规格要求。
    问题3:无法切换至指定位置。
    解决办法:检查是否有外部因素干扰,如振动或电磁干扰,或重新调整机械定位。

    7. 总结和推荐


    KAE系列DIP开关是一款高性能、可靠且易用的电子元件。它具有多样化的终端选项、低轮廓设计、高可靠性及优质的材料,使其成为多个行业中的理想选择。我们强烈推荐此产品用于需要稳定、可靠的开关解决方案的应用中。无论是医疗设备还是消费电子产品,KAE系列DIP开关都能满足您的需求。

KAE02TGGT参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 6.12mm(长度)*3.75mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售

KAE02TGGT厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

KAE02TGGT数据手册

厂牌 PDF简要描述 下载
E-SWITCH 拨码开关 E-SWITCH KAE02TGGT KAE02TGGT数据手册

KAE02TGGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
