KAS2108ET

产品分类: 拨码开关
厂牌: E-SWITCH
产品描述: 50V(DC) 2000Cycles 2000Cycles 25mA DIP 通孔安装 21.7mm(长度)*9.9mm(高度)
供应商型号: 4051015
供应商: 海外现货
标准整包数: 1

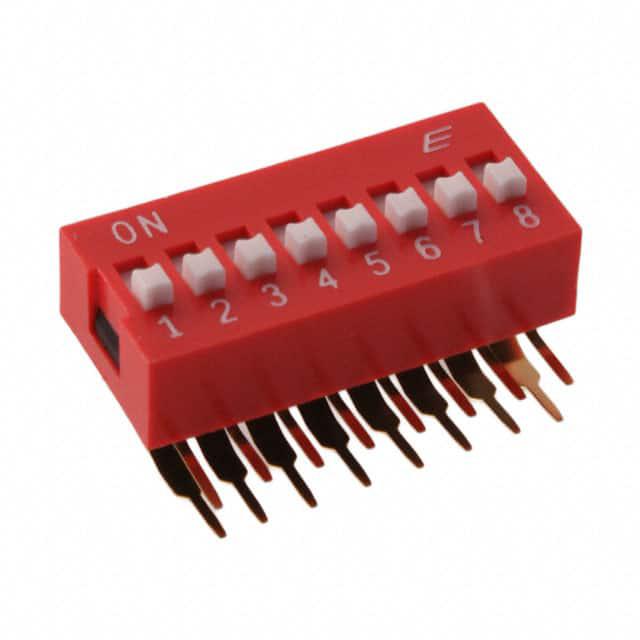

E-SWITCH 拨码开关 KAS2108ET

KAS2108ET概述

    KAS系列双列直插式开关(DIP Switch)技术手册

    产品简介


    KAS系列双列直插式开关是一种适用于多种场合的精密电子元件,主要用于电路设计中的电位设置和控制。这种开关可以广泛应用于车库门开启器、计算机外设、消费电子产品、医疗设备、仪器仪表、通信设备等多个领域。

    技术参数


    KAS系列双列直插式开关的主要技术参数如下:
    - 引脚配置:可通过顶部密封可选。
    - 封装方式:采用标准IC管封装,所有触点初始处于“关”状态。
    - 电气额定值:非切换状态下最大电流为100mA,电压为50VDC;切换状态下最大电流为25mA,电压为24VDC。
    - 使用寿命:可达2000次循环。
    - 接触电阻:最大值为100毫欧姆。
    - 绝缘电阻:最小值为100兆欧,在500VDC测试电压下。
    - 耐压强度:100VAC,持续1分钟。
    - 工作温度范围:-20°C至85°C。
    - 存储温度范围:-40°C至85°C。
    - 行程:典型值为2.0毫米。
    - 接触排列方式:每个位置为单极单掷(SPST)。

    产品特点和优势


    - 高可靠性:经过严格的寿命测试,确保长时间使用的稳定性和可靠性。
    - 多样化的选择:提供从2到12个位置的选择,以满足不同应用的需求。
    - 易于安装:通过孔焊接方式,方便进行印刷电路板(PCB)集成。
    - 兼容性:标准IC管封装,便于自动化生产流程。

    应用案例和使用建议


    在实际应用中,KAS系列双列直插式开关常用于需要多个电位设定的应用场景,如在多通道信号路由和工业控制系统中的配置。例如,在计算机外设中,这些开关可用于设定不同的波特率或协议。为了确保最佳性能,建议在安装过程中避免过度弯曲或拉伸引脚,并保持良好的散热环境。

    兼容性和支持


    KAS系列双列直插式开关与标准的PCB接口完全兼容,能够直接集成到大多数标准设计中。制造商提供了详尽的技术支持和售后服务,帮助用户解决安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:安装时引脚弯曲。
    - 解决方法:轻柔处理引脚,使用合适的工具进行固定。
    2. 问题:开关无法正常切换。
    - 解决方法:检查引脚连接是否正确,确保电路无短路现象。
    3. 问题:长时间使用后接触不良。
    - 解决方法:定期清理和维护,确保良好的接触环境。

    总结和推荐


    综上所述,KAS系列双列直插式开关以其可靠的设计、广泛的适用性和易于安装的特点,在多个领域都展现出卓越的性能。它不仅具备出色的电气特性和机械稳定性,而且能够轻松应对各种复杂的工作环境。因此,无论是对于专业设计师还是普通消费者,KAS系列都是一个值得信赖的选择。我们强烈推荐此产品用于需要高精度电位设定的应用场景。

KAS2108ET参数

参数
电流额定值 25mA
电压额定值 50V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 21.7mm(长度)*9.9mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

KAS2108ET厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

KAS2108ET数据手册

厂牌 PDF简要描述 下载
E-SWITCH 拨码开关 E-SWITCH KAS2108ET KAS2108ET数据手册

KAS2108ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
