ZY22

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-41, 22V, 2W, ±5%
供应商型号: QE-ZY22
供应商: Diotec Semiconductor
标准整包数: 5000

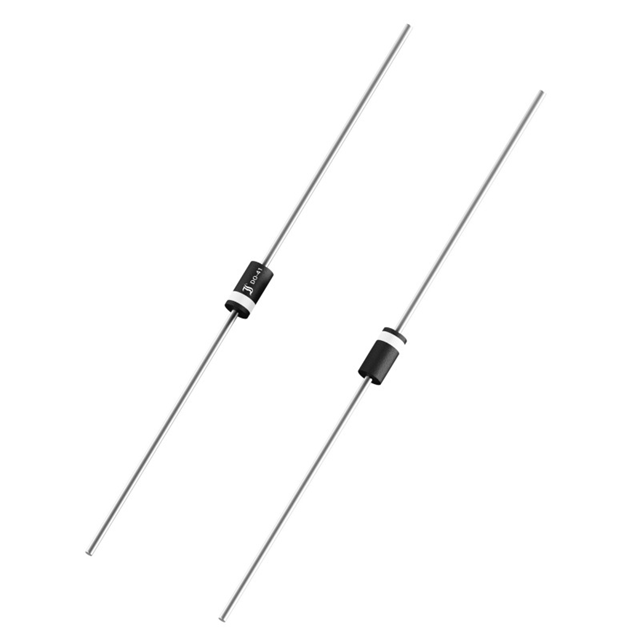

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZY22

ZY22概述


    产品简介


    ZY1至ZY200系列齐纳二极管(非平面技术)
    齐纳二极管是一种广泛应用于各种电路中的半导体器件,主要用于稳压和电压调节。这些二极管采用非平面技术制造,具有较高的功率耗散能力和广泛的稳定电压范围(1 V至200 V)。ZY1至ZY200系列适用于消费级产品,并符合RoHS、REACH和冲突矿物规范。

    技术参数


    - 型号命名:型号命名格式为Zxx,其中xx代表稳定电压VZ。
    - 最大稳定电压:VZ从1 V到200 V。
    - 最大反向电压:VR从1 V到212 V。
    - 典型测试电流:IZtest从50 mA到150 mA。
    - 动态电阻:rzj范围从0.5 Ω到150 Ω。
    - 温度系数:αVZ范围从-26到-16(以10^-4/°C为单位)。
    - 最高工作温度:Tjmax为150°C。
    - 最大功率耗散:Ptot为2 W。
    - 一次性脉冲功率耗散:PZSM为60 W。
    - 热阻:
    - 从结点到环境:RthA < 45 K/W。
    - 从结点到引脚:RthL < 15 K/W。
    - 封装尺寸:符合DO-41或DO-204AC标准。

    产品特点和优势


    - 高功率耗散能力:能够处理高达2 W的功率,适合需要较高功耗的应用。
    - 广泛的稳定电压范围:从1 V到200 V,满足多种不同的电压需求。
    - 良好的温度特性:温度系数较低,稳定性好。
    - 符合环保规范:符合RoHS、REACH和冲突矿物规定。
    - 机械强度:包装方式为装入弹夹内的5000个单位,每单元重量约0.4 g。

    应用案例和使用建议


    应用案例:
    - 电压稳定和调节:广泛应用于电源电路中的电压稳定和调节。
    - 过压保护:通过与TVS二极管结合,提供双向或单向的过压保护。
    使用建议:
    - 散热设计:由于最高温度为150°C,建议进行良好的散热设计,确保工作温度不超过最大限值。
    - 选择合适的型号:根据具体应用要求选择不同电压等级的型号,确保电压范围匹配。

    兼容性和支持


    - 兼容性:适用于DO-41或DO-204AC封装的标准PCB安装。
    - 技术支持:提供详细的官方网站和技术文档,包括更多详细的参数和应用指南。

    常见问题与解决方案


    1. 问题:二极管温度过高。
    解决方案:增加散热措施,如增加散热片或使用散热胶。
    2. 问题:电压不稳定。
    解决方案:检查电源输入电压是否稳定,确保负载变化不会引起电压波动。
    3. 问题:无法正常工作。
    解决方案:检查电路连接是否正确,确保二极管接线无误。

    总结和推荐


    综合评估:
    - 优点:高功率耗散能力、广泛的稳定电压范围、良好的温度特性、符合环保规范。
    - 推荐:ZY1至ZY200系列齐纳二极管非常适合需要高稳定性和宽电压范围的应用,推荐用于消费级电子产品中的电压稳定和调节场合。
    希望这篇技术手册内容能够帮助您更好地了解和使用ZY1至ZY200系列齐纳二极管。

ZY22参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 2W
标称齐纳电压 -
配置 -
最大功率 2W
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ZY22厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZY22数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZY22 ZY22数据手册

ZY22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.5316
库存: 500000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2658
直接购买
加入购物车
