首页  >  产品百科  >  ZPD10

ZPD10

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-35, 10V, 0.5W, ±5%
供应商型号: 4878-ZPD10TR-ND
供应商: Digi-Key
标准整包数: 5000

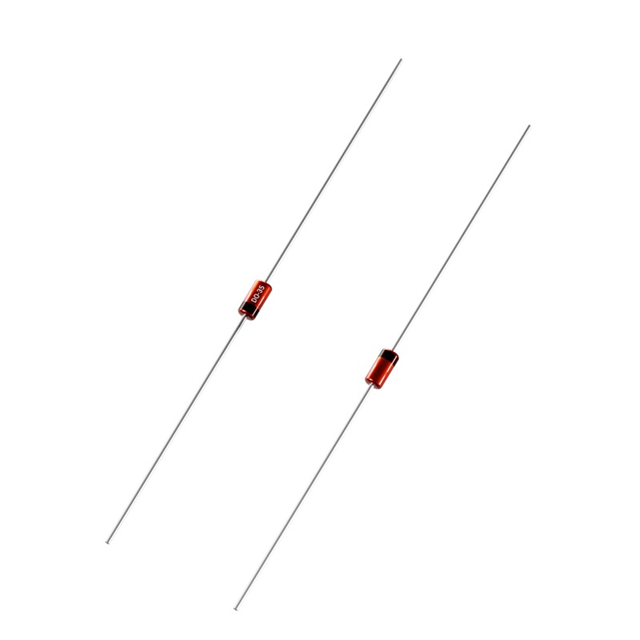

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD10

ZPD10概述

    Planar Zener Diodes 技术手册解析

    1. 产品简介


    ZPD系列(ZPD2.7至ZPD75)是德系半导体公司Diotec推出的一系列齐纳二极管。这些二极管主要用于电压稳定和调节,适用于各种商业级别的应用。此外,它们还提供过电压保护功能,无论是单向还是双向的。这些齐纳二极管的主要特点包括尖锐的击穿电压、低漏电流,且符合RoHS、REACH和冲突矿产标准。

    2. 技术参数


    - 最大功耗(Ptot):500 mW,环境温度(TA)为25°C时。
    - 工作结温范围(Tj):-50°C 至 +175°C。
    - 储存温度范围(TS):-50°C 至 +175°C。
    - 热阻:结到环境空气的热阻RthA小于300 K/W,结到引脚的热阻RthL小于240 K/W。
    - 动态电阻:在f=1 kHz下的动态电阻rzj [Ω],典型值在几十到几百之间。
    - Zener电压容差:标准容差为±5%,可根据要求提供其他容差或更高的Zener电压。

    3. 产品特点和优势


    - 尖锐的Zener电压击穿:这意味着Zener电压在达到阈值时会迅速增加,使得电路更可靠和稳定。
    - 低漏电流:确保在非工作状态下二极管的耗电非常小,从而提高系统的效率。
    - 环保认证:符合RoHS、REACH和冲突矿产标准,有助于满足环境保护和可持续发展的要求。
    - 广泛的应用范围:从2.7V到75V的Zener电压范围覆盖了许多常见的应用需求。

    4. 应用案例和使用建议


    - 电压稳定和调节:这些齐纳二极管非常适合用于需要稳定输出电压的电路中,例如电源稳压器。
    - 过电压保护:可用于保护电路免受过电压的损坏,特别是当电源电压波动较大时。
    - 使用建议:在设计电路时,应考虑选择合适的Zener电压等级以适应实际负载需求,同时确保适当的散热措施,避免因温度过高而影响性能。

    5. 兼容性和支持


    - 机械封装:通常采用DO-35/SOD-27封装形式,具体尺寸见手册。
    - 兼容性:这些齐纳二极管与市场上大多数标准电路板和系统兼容,可以方便地集成到现有设计中。
    - 支持和服务:Diotec公司提供全面的技术支持和售后服务,确保客户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题1:如何确定最佳的Zener电压?
    - 解决方法:根据负载需求和电源电压范围选择合适的Zener电压等级。一般建议Zener电压比最高负载电压高出10%以上。

    - 问题2:在高温度环境下,如何确保二极管的稳定性?
    - 解决方法:在高温环境下使用时,需注意散热,可采用加装散热片或使用更低功耗的型号以减少热量产生。

    7. 总结和推荐


    综上所述,ZPD系列齐纳二极管以其独特的尖锐击穿电压、低漏电流以及广泛的适用范围,在多种电子电路中表现出色。尤其适合于电压稳定和过电压保护应用。总体来说,这些产品不仅性能优良,且具有较强的市场竞争力。因此,强烈推荐使用这些齐纳二极管来提升电路的稳定性和可靠性。

ZPD10参数

参数
最大齐纳阻抗 5.2Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 -
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ZPD10厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZPD10数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZPD10 ZPD10数据手册

ZPD10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0177 ¥ 0.148
10000+ $ 0.0156 ¥ 0.1306
15000+ $ 0.0146 ¥ 0.1218
25000+ $ 0.0135 ¥ 0.1131
35000+ $ 0.013 ¥ 0.1088
50000+ $ 0.0125 ¥ 0.1044
125000+ $ 0.0122 ¥ 0.1024
250000+ $ 0.011 ¥ 0.0921
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 740
直接购买
加入购物车
