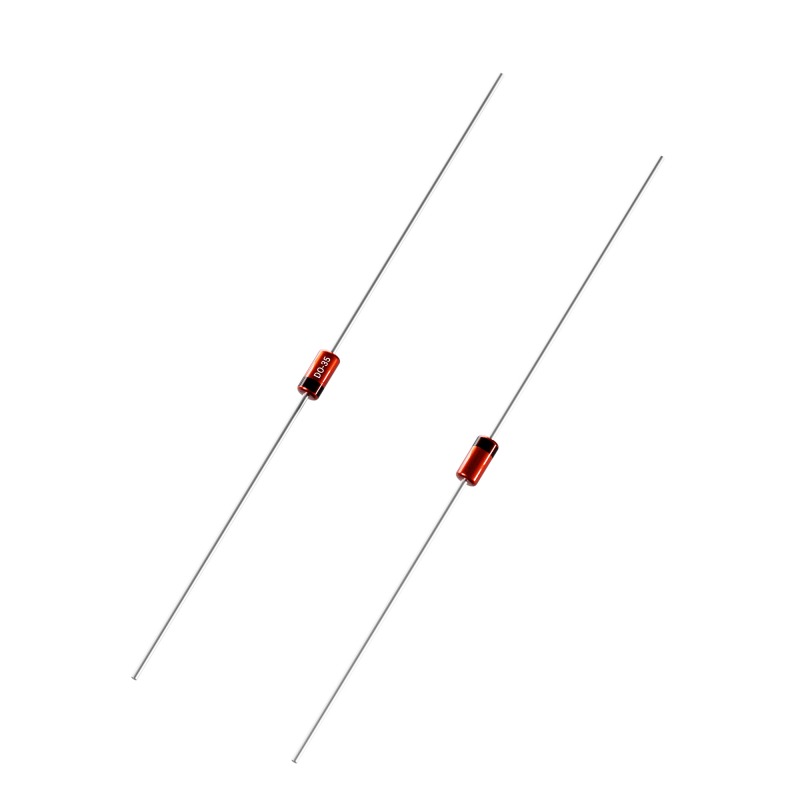

ZPD39

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-35, 39V, 0.5W, ±5%
供应商型号: DV-30147015
供应商: 海外现货
标准整包数: 100
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD39

ZPD39概述


    产品简介


    计划式齐纳二极管(ZPD系列)是一种广泛应用于电压稳压和调节的电子元器件。其主要功能包括稳定电压、提供过电压保护以及用于各类电子设备中的电路设计。ZPD系列涵盖从2.7V到75V的多种电压等级,适用于商业级应用。这些二极管通过精确的齐纳电压特性,在各种应用场景中发挥着重要作用。

    技术参数


    | 参数名称 | 规格 |

    | 功率耗散 (Ptot) | 500 mW |
    | 最大结温 (Tjmax) | 175°C |
    | 尺寸 | ~DO-35 / ~(SOD-27) |
    | 标准齐纳电压公差 | 国际E24标准(约±5%) |
    | 热阻(至环境空气) | RthA < 300 K/W |
    | 热阻(至引脚) | RthL < 240 K/W |

    产品特点和优势


    - 锐利的齐纳电压击穿:ZPD系列的齐纳电压具有非常锐利的击穿特性,确保了精确的电压稳压。
    - 低泄漏电流:这些二极管在低电压下具有非常低的泄漏电流,提高了系统的效率和稳定性。
    - 符合RoHS、REACH和冲突矿产规定:环保且可持续生产,满足现代市场需求。

    应用案例和使用建议


    ZPD系列齐纳二极管广泛应用于各种电子产品中,如电压稳压器、电源管理电路等。例如,它们可以用于手机充电器、笔记本电脑电源适配器以及各种工业控制设备中。为了充分发挥其效能,建议在设计时注意以下几点:
    - 散热管理:由于功耗较高,需要良好的散热措施,以避免过热导致的性能下降。
    - 选择合适的型号:根据具体应用的需求选择合适的工作电压等级,以保证最佳的稳压效果。

    兼容性和支持


    ZPD系列齐纳二极管采用标准封装(DO-35/SOD-27),易于与其他电子元件和设备集成。Diotec公司提供详尽的技术支持和售后服务,包括在线文档、样品申请和技术咨询,确保客户能够高效地利用这些二极管。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率耗散过高 | 确保良好的散热措施,如增加散热片。 |
    | 齐纳电压不准确 | 检查连接线路是否完好,重新校准测试条件。 |
    | 引脚接触不良 | 确保焊接质量良好,检查是否有虚焊现象。 |

    总结和推荐


    总体而言,ZPD系列齐纳二极管凭借其精准的电压稳压能力、出色的热性能和环保特性,非常适合在各种商业级应用中使用。这些特性使其在市场上具备较强的竞争力。如果需要高性能的电压稳压解决方案,强烈推荐使用ZPD系列齐纳二极管。

ZPD39参数

参数
最大功率耗散 500mW
标称齐纳电压 -
配置 -
最大功率 0.5
Ir - 反向电流 100nA
最大齐纳阻抗 50Ω
电压容差 ±5%
通用封装 DO-35
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ZPD39厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZPD39数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZPD39 ZPD39数据手册

ZPD39封装设计

查看详情并下载
Symbol
Footprint
3D Model
