ZMY75

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 75V, 1.3W, ±5%
供应商型号: ZMY75-DIO
供应商: TME
标准整包数: 10
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY75

ZMY75概述

    ZMY系列SMD齐纳二极管技术手册

    产品简介


    ZMY系列SMD齐纳二极管是一种表面贴装的稳压二极管,适用于各种电压稳定及过电压保护的应用场景。这类二极管以其高效的电压稳压能力和出色的温度稳定性而著称,被广泛应用于商业和工业级电子产品中。ZMY系列二极管具备低漏电流和锐利的齐纳电压击穿特性,能够在广泛的电压范围内提供稳定的输出。

    技术参数


    - 功率耗散:
    - ZMY3.0G ... 9.1G:TA = 25°C时为1.0 W
    - ZMY1, ZMY10 ... 200:TA = 50°C时为1.3 W
    - 非重复峰值脉冲功率:
    - ZMY3.0G ... 9.1G:未定义
    - ZMY1, ZMY10 ... 200:40 W
    - 工作结温:
    - ZMY3.0G ... 9.1G:-50...+175°C
    - ZMY1, ZMY10 ... 200:-50...+150°C
    - 存储温度:
    - -50...+175°C
    - 热阻(结-环境):
    - ZMY3.0G ... 9.1G:150 K/W
    - ZMY1, ZMY10 ... 200:45 K/W
    - 热阻(结-端子):
    - ZMY3.0G ... 9.1G:70 K/W
    - ZMY1, ZMY10 ... 200:10 K/W

    产品特点和优势


    1. 低漏电流: ZMY...G系列具有低至7A的漏电流,确保更稳定的电压输出。
    2. 锐利的齐纳电压击穿: 高精度的电压调节能力,确保输出电压的稳定性。
    3. 高功率耗散: 最高可达200V的齐纳电压,适用于各种高电压应用。
    4. 符合RoHS标准: 环保设计,满足严格的环保要求。
    5. 典型应用: 电压稳定器、过电压保护(包括单向和双向),符合AEC-Q101标准,适用于汽车电子。

    应用案例和使用建议


    - 应用案例: ZMY系列二极管在多种电路设计中均有广泛应用,例如电源电路、保护电路、电压参考电路等。这些二极管可以用于确保电路在不同的输入电压下保持稳定的输出电压。
    - 使用建议: 在使用ZMY二极管时,需注意其额定电压范围,避免超负荷运行导致损坏。此外,为了确保最佳性能,建议将这些二极管焊接在带有50mm²铜垫的PCB板上。

    兼容性和支持


    - 兼容性: ZMY系列二极管与常见的PCB组装工艺和设备兼容,适用于批量生产。
    - 支持和服务: Diotec Semiconductor AG提供了详尽的技术支持文档,包括SPICE模型、STEP文件和标记指南,帮助客户更好地理解和应用这些二极管。

    常见问题与解决方案


    - 问题1:如何确定合适的ZMY型号?
    - 解决方案: 根据所需的工作电压选择适当的ZMY型号。查阅数据手册中的电压特性曲线,选择最接近目标电压的型号。

    - 问题2:如何安装这些二极管?
    - 解决方案: 使用标准的回流焊工艺进行安装。确保PCB上的铜垫面积达到50mm²以保证散热效果。

    - 问题3:这些二极管的工作温度范围是多少?
    - 解决方案: ZMY系列二极管的工作温度范围为-50°C至175°C(ZMY...G系列)和-50°C至150°C(ZMY...系列)。请根据具体应用选择合适的工作温度范围。

    总结和推荐


    ZMY系列SMD齐纳二极管凭借其卓越的性能、可靠的温度稳定性和广泛的应用范围,在工业和商业领域拥有显著的优势。对于需要高效、稳定电压输出的设计,推荐使用ZMY系列二极管。如果您正在寻找一个高性能且可靠的产品来满足您的电压稳压需求,ZMY系列将是您的理想选择。

ZMY75参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 30Ω
电压容差 -
最大功率耗散 1.3W
标称齐纳电压 -
配置 -
最大功率 1.3

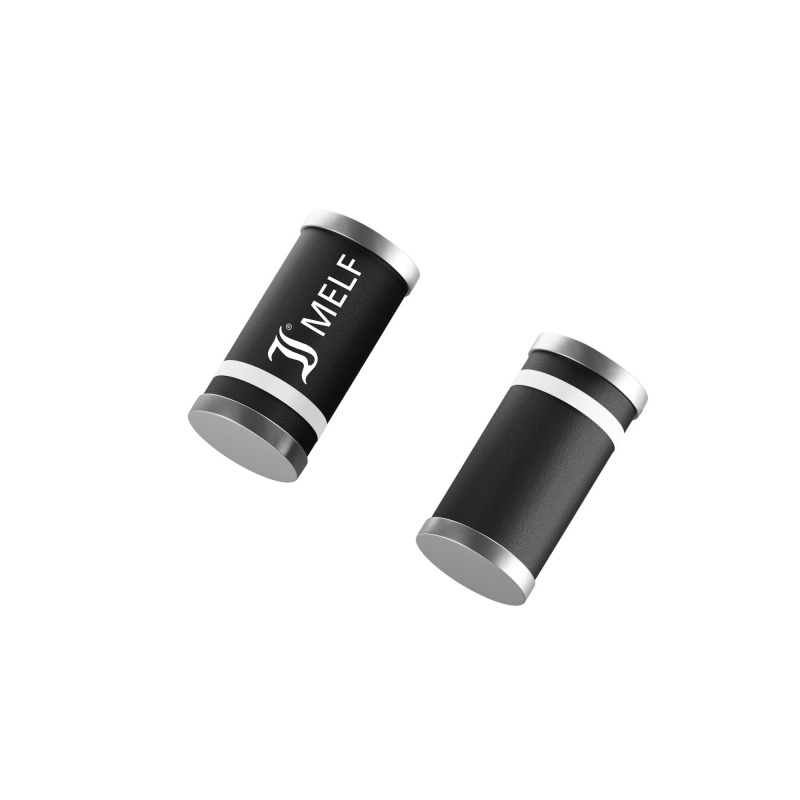

通用封装 MELF
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ZMY75厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY75数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY75 ZMY75数据手册

ZMY75封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.0696 ¥ 0.4867
1000+ $ 0.054 ¥ 0.438
5000+ $ 0.0484 ¥ 0.3916
库存: 4680
起订量: 870 增量: 0
交货地:
最小起订量为:250
合计: ¥ 121.67
