ZY150

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-41, 150V, 2W, ±5%
供应商型号: SCE-ZY150
供应商: 海外现货
标准整包数: 100

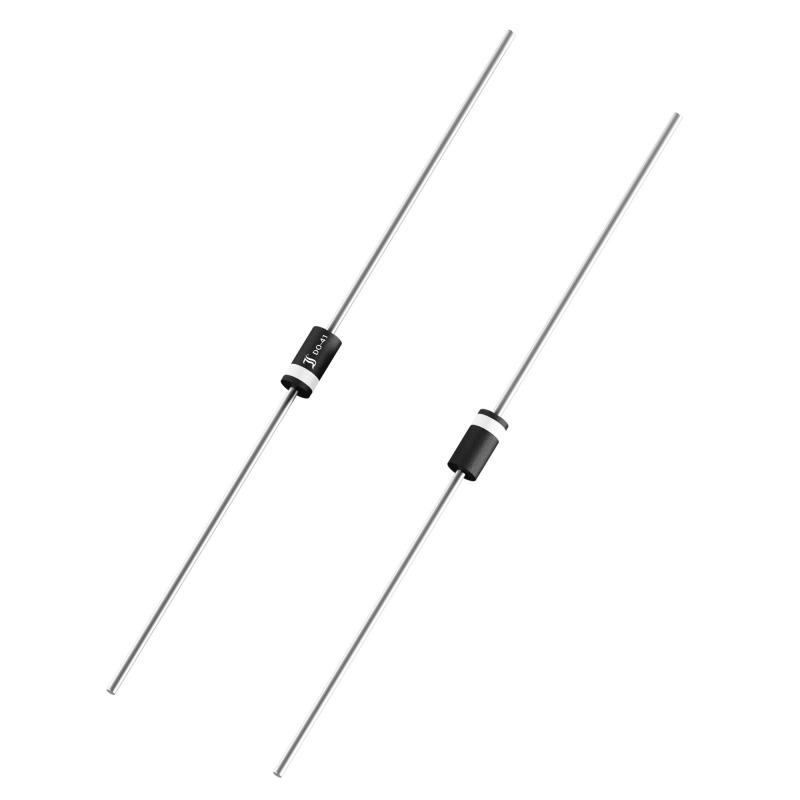

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZY150

ZY150概述

    电子元器件产品技术手册



    产品简介




    ZY1至ZY200系列是采用非平面工艺技术制造的齐纳二极管(Zener Diodes)。这类二极管广泛应用于电压稳定和调节器领域。尤其适用于过压保护(单向和双向),具体请参见TVS二极管BZW04/P4KE系列。


    技术参数




    基本规格

    - 型号范围:ZY1到ZY200
    - 封装形式:~DO-41(~DO-204AC)
    - 额定功率:2W
    - 齐纳电压范围:1V至200V
    - 最大结温:150°C
    - 环境温度范围:-50°C至+175°C
    - 重量:约0.4g
    - UL认证材料:UL 94V-0
    - 引线焊接条件:260°C/10s
    - 存储条件:N/A

    特性参数

    - 热阻:结到环境 <45K/W,结到引脚 <15K/W
    - 反向漏电流:IR = 1 μA时,典型值为0.5Ω
    - 正向电压:随温度变化系数αVZ约为-26至-16×10^-4/°C


    产品特点和优势




    主要特点

    - 高功率耗散能力:最大功率损耗可达2W
    - 宽泛的工作电压范围:齐纳电压从1V到200V
    - 符合环保标准:RoHS、REACH、冲突矿物合规

    市场竞争力

    - 高可靠性:适用于各种严苛的工作环境
    - 灵活性强:多种型号选择以满足不同应用场景的需求
    - 兼容性强:广泛应用于电路设计中的过压保护


    应用案例和使用建议




    应用场景

    - 电压稳定和调节:如电源供应、LED驱动电路
    - 过压保护:适用于电路保护,尤其是在需要保护敏感元件免受瞬态电压冲击的应用场合

    使用建议

    - 在高温环境下使用时,需注意散热措施,避免因过热导致性能下降
    - 对于某些特定应用,建议选择合适的型号,以匹配所需的齐纳电压


    兼容性和支持




    - 兼容性:与同类标准二极管具有良好的兼容性
    - 技术支持:制造商提供详细的技术文档和支持服务,用户可以在官方网站获取更多资料


    常见问题与解决方案




    常见问题及解决方案

    1. 问题:设备启动后输出电压不稳定
    - 解决方案:检查是否选择了合适的齐纳电压型号,并确保正确安装
    2. 问题:过压保护不起作用
    - 解决方案:确认实际工作电压是否超出齐纳电压范围,或者考虑更换更高额定电压的型号


    总结和推荐




    综合评估

    - 优点:
    - 广泛应用:广泛应用于各类电路设计,特别是在过压保护和稳压应用中表现优异
    - 环保合规:符合多项环保标准,便于在全球范围内推广应用
    - 高可靠性和灵活性:多种型号可供选择,满足不同的设计需求

    推荐意见

    鉴于其广泛的适用性和优秀的性能表现,强烈推荐使用ZY1至ZY200系列齐纳二极管。这些器件不仅在功能性上表现出色,在可靠性方面也具有明显优势,非常适合在严苛的工业环境中使用。

ZY150参数

参数
最大功率耗散 2W
标称齐纳电压 -
配置 -
最大功率 2W
Ir - 反向电流 1μA
最大齐纳阻抗 100Ω
电压容差 ±5%
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装,弹夹装

ZY150厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZY150数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZY150 ZY150数据手册

ZY150封装设计

查看详情并下载
Symbol
Footprint
3D Model
