首页  >  产品百科  >  ZMY100

ZMY100

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 100V, 1.3W, ±5%
供应商型号: UA-ZMY100
供应商: 海外现货
标准整包数: 5000

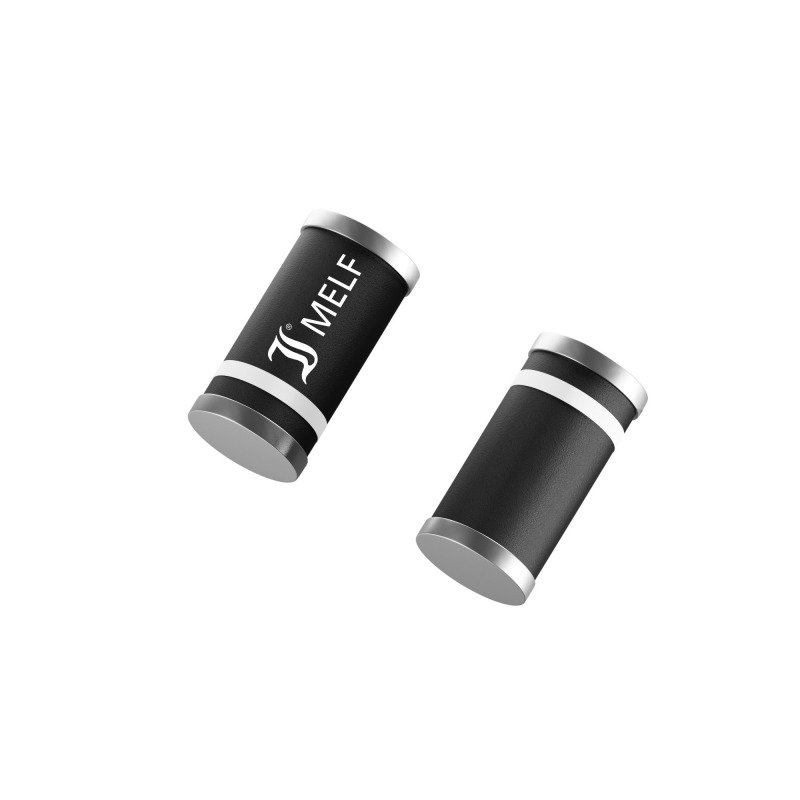

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY100

ZMY100概述


    产品简介


    SMD Zener二极管(SMD Zener-Dioden)
    SMD Zener二极管是具有表面贴装技术的齐纳二极管,适用于多种电子设备和电路的设计中。这些二极管主要用于电压稳定和过电压保护。产品系列覆盖了从1 V到200 V的多种电压等级,适用于商业和工业应用。SMD Zener二极管的特点包括低泄漏电流、快速齐纳电压击穿和高功率耗散能力,广泛应用于各种电压调节和稳压电路。

    技术参数


    - 额定功率 (Ptot):
    - 玻璃MELF封装: 1.0 W (TA = 25°C)
    - 塑料MELF封装: 1.3 W (TA = 50°C)
    - 最大工作温度 (Tjmax):
    - 玻璃MELF封装: 150°C
    - 塑料MELF封装: 175°C
    - 最大反向电压 (VR):
    - 从1 V到200 V不等,具体取决于型号。
    - 典型工作温度范围 (Tj):
    - 玻璃MELF封装: -50°C到+175°C
    - 塑料MELF封装: -50°C到+150°C
    - 存储温度范围 (TS):
    - -50°C到+175°C
    - 热阻抗 (RthA/RthT):
    - 玻璃MELF封装: 150 K/W (RthA), 70 K/W (RthT)
    - 塑料MELF封装: 45 K/W (RthA), 10 K/W (RthT)

    产品特点和优势


    SMD Zener二极管具备以下几个显著特点:
    - 低泄漏电流: 在不同电压等级下,泄漏电流控制在较低水平,确保更高的效率。
    - 快速齐纳电压击穿: 具有尖锐的电压击穿特性,适合要求严格的电压稳压需求。
    - 高功率耗散: 能够承受高达1.3 W的连续功率损耗,适应多种高压环境。
    - 宽电压范围: 从1 V到200 V,满足不同的设计要求。
    - 符合环保标准: 符合RoHS、REACH和冲突矿物法规,适合全球市场销售。

    应用案例和使用建议


    典型应用:
    - 电压稳定器/调节器:用于稳定电源输出,避免过电压对设备造成损害。
    - 过电压保护:适用于单向和双向过电压保护。
    使用建议:
    - 设计时需要考虑散热措施,尤其是大功率应用,以避免因温度过高而损坏。
    - 选择合适的封装材料(玻璃MELF或塑料MELF),根据应用的具体环境条件决定。

    兼容性和支持


    SMD Zener二极管提供多种封装形式(如DO-213AB),适用于广泛的电路板设计。厂商提供标准和技术支持,确保用户能够正确安装和使用该产品。目前,尚未有AEC-Q101合格型号。

    常见问题与解决方案


    - 问题1: 高温环境下工作不稳定。
    - 解决办法: 使用散热片或风扇进行强制冷却,确保工作温度保持在安全范围内。

    - 问题2: 泄漏电流过大。
    - 解决办法: 检查安装环境是否干燥清洁,避免灰尘或湿气影响,必要时更换更合适的二极管型号。

    总结和推荐


    SMD Zener二极管以其出色的性能和稳定性,在多种应用中表现出色。无论是用于工业还是商业应用,都能可靠地提供稳定的电压调节。尽管目前没有AEC-Q101合格型号,但其卓越的性能和广泛的应用范围使其成为市场上值得推荐的产品。建议在设计过程中仔细评估具体的使用环境和要求,选择最合适的型号。

ZMY100参数

参数
最大齐纳阻抗 60Ω
电压容差 -
最大功率耗散 1.3W
标称齐纳电压 -
配置 -
最大功率 1.3W
Ir - 反向电流 1μA
长*宽*高 5mm(长度)
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ZMY100厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY100数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY100 ZMY100数据手册

ZMY100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0466 ¥ 0.3907
10000+ $ 0.0428 ¥ 0.3582
库存: 45000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1953.5
直接购买
加入购物车
