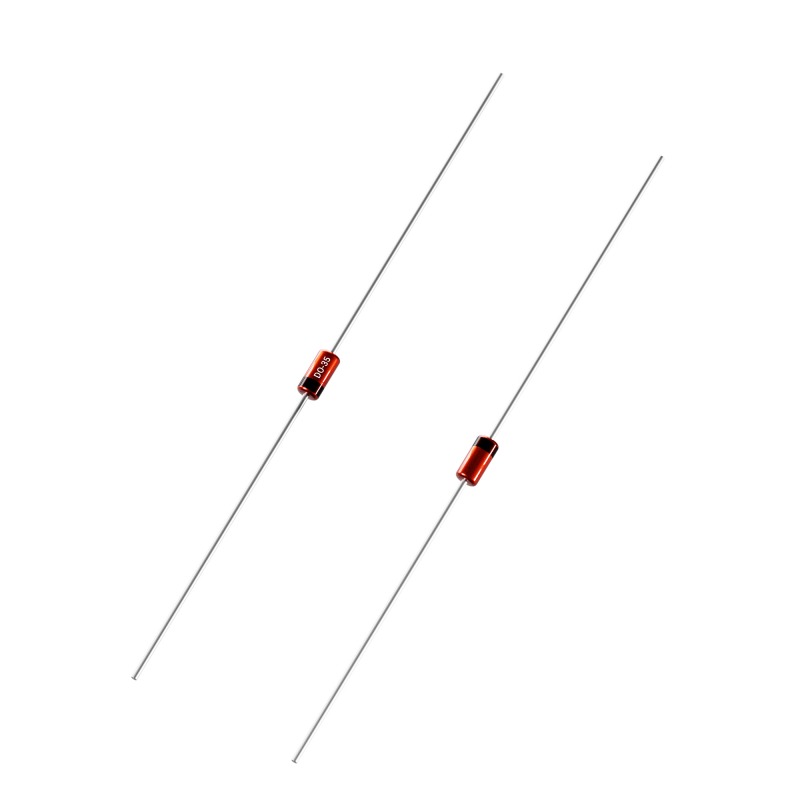

ZPD24

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-35, 24V, 0.5W, ±5%
供应商型号: QE-ZPD24
供应商: Diotec Semiconductor
标准整包数: 10000
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD24

ZPD24概述

    Planar Zener Diodes (ZPD2.7 ... ZPD75) 技术手册

    1. 产品简介


    本技术手册介绍的是Diotec Semiconductor AG生产的ZPD系列平面稳压二极管(Zener Diode),包括ZPD2.7到ZPD75等不同型号。这些稳压二极管主要用于电压稳定和调节,在电路设计中广泛应用于过电压保护(无论是单向还是双向)的场合。它们的额定功率为500毫瓦,能够在-50℃至+175℃的工作温度范围内稳定工作。

    2. 技术参数


    以下是ZPD系列平面稳压二极管的技术参数摘要:
    | 参数 | 描述 |

    | 额定功率 (Ptot) | 500 毫瓦 |
    | 额定电压 (VZ) | 2.7 V 至 75 V |
    | 工作温度 (Tj) | -50°C 至 +175°C |
    | 温度系数 (αVZ) | -9...-3 或 -5...+2(根据不同的电压值变化) |
    | 反向电流 (IR) | 100 nA |
    | 最大反向电压 (VR) | 2.5 V 至 79 V |
    | 最大Z电流 (IZmax) | 75 mA 至 120 mA(根据不同的电压值变化) |
    | 动态电阻 (rzj) | 在 f = 1 kHz 条件下,小于 83 Ω 至 250 Ω |
    | 热阻抗 (RthA 和 RthL) | 小于 300 K/W 和 240 K/W |

    3. 产品特点和优势


    - 尖锐的稳压特性:ZPD系列稳压二极管具有非常清晰的稳压点,确保稳定的电压输出。
    - 低漏电流:在非导通状态下,这些二极管具有非常低的漏电流,提高电路的效率和可靠性。
    - 符合环保标准:ZPD系列二极管符合RoHS、REACH和冲突矿物标准,确保无毒且环保。
    - 高精度电压稳定:标准的电压容差按国际E 24系列标准进行分级(约±5%),可根据要求提供其他容差和更高的稳压电压。

    4. 应用案例和使用建议


    - 电压稳定和调节:适用于电源电路中作为电压稳定器,确保输出电压的稳定。
    - 过电压保护:可以用于各种需要保护电路免受瞬时电压过冲影响的应用中,例如在电视和其他电子设备中。
    - 使用建议:建议在设计中合理选择稳压二极管型号,以匹配具体的应用需求。考虑温度对稳压特性的可能影响,确保在预期的环境中可靠工作。

    5. 兼容性和支持


    ZPD系列稳压二极管采用标准DO-35封装,可轻松安装在大多数印刷电路板上。此外,Diotec Semiconductor AG还提供详尽的技术支持,包括在线文档、软件工具和客户支持服务。

    6. 常见问题与解决方案


    - 问题:如何确定适合特定应用的稳压二极管?
    - 解答:选择稳压二极管时,需根据所需的稳定电压值、工作温度范围和最大功耗来确定合适的型号。

    - 问题:如果遇到高温工作环境,应注意什么?
    - 解答:高温环境下,注意确保足够的散热措施,以避免过热损坏。

    7. 总结和推荐


    综上所述,ZPD系列平面稳压二极管在电压稳定和过电压保护方面表现优异,符合环保标准且具有较高的性价比。如果您正在寻找高效可靠的电压稳压解决方案,强烈推荐使用Diotec Semiconductor AG的ZPD系列产品。

ZPD24参数

参数
最大功率耗散 500mW
标称齐纳电压 -
配置 -
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 28Ω
电压容差 ±5%
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

ZPD24厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。
