ZMY16

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 16V, 1.3W, ±5%
供应商型号: 637-ZMY16
供应商: Mouser
标准整包数: 1

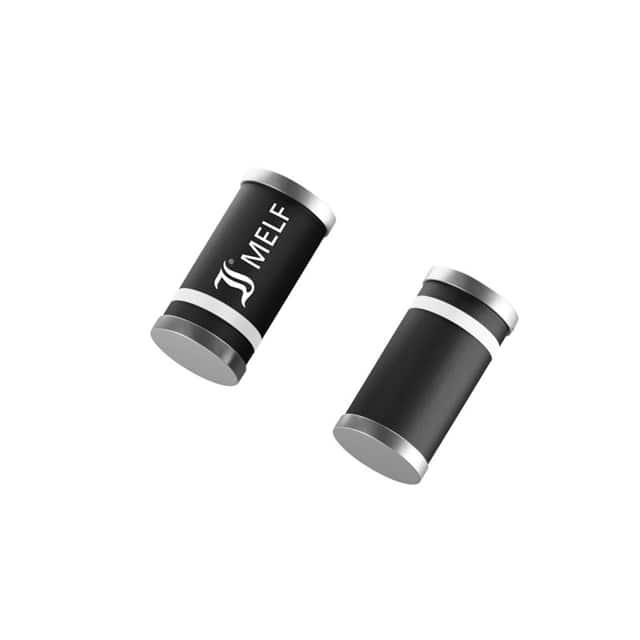

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY16

ZMY16概述

    SMD Zener二极管:产品和技术概述

    1. 产品简介


    SMD Zener二极管是一种表面贴装的齐纳二极管,广泛应用于各种电子电路中。它们主要用于电压稳压和过电压保护。这些二极管的额定电压范围从1V到200V,可以处理高达1W或1.3W的功率损耗,具有优异的温度特性(最大结温可达150°C或175°C)。

    2. 技术参数


    - 型号系列: ZMY1, ZMY3.0G ... ZMY9.1G, ZMY10 ... ZMY200
    - 类型: SMD Zener二极管
    - 封装形式: Glass MELF (平面) 和 Plastic MELF (非平面)
    - 典型应用: 电压稳压器/调节器
    - 工作环境温度: -50°C至175°C
    - 最大功率耗散:
    - ZMY3.0G ... 9.1G: 25°C时为1.0W
    - ZMY1, ZMY10 ... 200: 50°C时为1.3W
    - 峰值脉冲功率:
    - ZMY3.0G ... 9.1G: 25°C时为N/A
    - ZMY1, ZMY10 ... 200: 25°C时为40W
    - 热阻:
    - ZMY3.0G ... 9.1G: 结-环境<150K/W
    - ZMY1, ZMY10 ... 200: 结-环境<45K/W
    - 认证: 符合RoHS、REACH、冲突矿产标准

    3. 产品特点和优势


    - 低漏电流: SMD Zener二极管具有低漏电流特性,使得在应用中能够更好地保持稳定的电压输出。
    - 尖锐的击穿电压: 这种特性保证了二极管在达到预定电压时能够迅速击穿,从而提供可靠的电压保护。
    - 高功率耗散能力: 能够承受高达1.3W的功率损耗,适用于需要较高功率的应用场合。
    - 宽电压范围: 支持从1V到200V的电压范围,满足多样化的应用需求。
    - 良好的环境适应性: 最大工作温度高达175°C,能够在极端环境下稳定工作。
    - 环保合规: 符合RoHS、REACH和冲突矿产标准,符合现代环保要求。

    4. 应用案例和使用建议


    典型应用场景:
    - 用于电压稳压器或调节器。
    - 在直流电源设计中作为过电压保护装置,确保设备不会因意外高压而损坏。
    使用建议:
    - 确保二极管安装在具有良好散热条件的地方,特别是在高功率应用中,以避免过热。
    - 在选择合适的二极管时,考虑其额定电压和功率消耗,以确保安全可靠运行。
    - 遵循厂商提供的焊接和装配条件,以确保良好的电气连接和可靠性。

    5. 兼容性和支持


    - 兼容性: SMD Zener二极管与现有的大多数PCB兼容,特别适合表面贴装技术(SMT)。
    - 厂商支持: Diotec Semiconductor AG提供了详细的技术文档和支持服务,包括产品数据手册和常见问题解答。

    6. 常见问题与解决方案


    - 问题: 如何正确识别正负极?
    - 解决办法: 白色标记表示阴极,应当连接到负极。

    - 问题: 如何处理高瞬态功率?
    - 解决办法: 使用二极管的最大瞬态功率规格来选择适当的保护措施,例如散热片或其他散热机制。

    7. 总结和推荐


    SMD Zener二极管以其低漏电流、尖锐的击穿电压和高功率耗散能力成为电压稳压和保护的理想选择。其宽泛的工作电压范围和良好的环境适应性使其在各种应用中表现卓越。此外,制造商提供的全面技术支持和详细文档进一步增强了其市场竞争力。我们强烈推荐使用这款产品,特别是对于需要高性能和高可靠性的设计。
    希望这份概述能够帮助您更好地了解和使用SMD Zener二极管。如果您有任何疑问或需要更多信息,请随时联系我们的技术支持团队。

ZMY16参数

参数
标称齐纳电压 -
配置 -
最大功率 1.3W
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 1.3W
长*宽*高 5mm(长度)
通用封装 MELF
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZMY16厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY16数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY16 ZMY16数据手册

ZMY16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.368 ¥ 3.1096
10+ $ 0.1829 ¥ 1.5451
100+ $ 0.1127 ¥ 0.9523
500+ $ 0.0957 ¥ 0.8087
1000+ $ 0.0737 ¥ 0.6228
5000+ $ 0.0637 ¥ 0.5384
10000+ $ 0.054 ¥ 0.4563
25000+ $ 0.0464 ¥ 0.3924
50000+ $ 0.0431 ¥ 0.3638
库存: 4655
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.1
