首页  >  产品百科  >  ZY68

ZY68

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-41, 68V, 2W, ±5%
供应商型号: REB-DZ10484
供应商: 海外现货
标准整包数: 5000

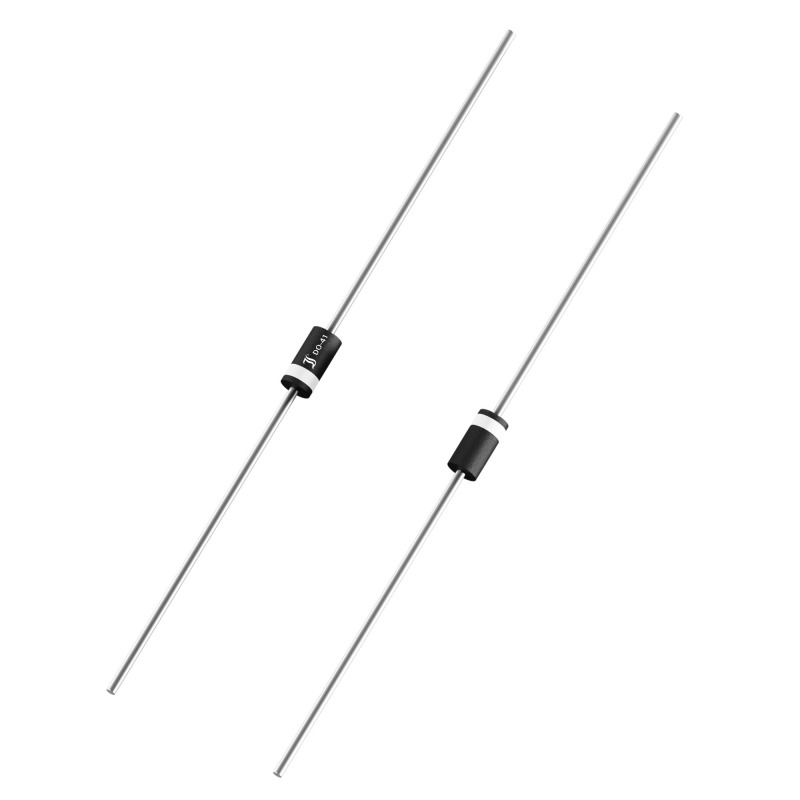

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZY68

ZY68概述

    # 高功率齐纳二极管技术手册

    产品简介


    本手册介绍的是ZY1至ZY200系列高功率齐纳二极管(非平面工艺),这些二极管广泛应用于电压稳压和调节电路中。它们提供从1V到200V的多种标准齐纳电压等级,以满足不同的电压稳压需求。这些齐纳二极管适用于商业级应用,并符合RoHS、REACH和冲突矿物的规定。

    技术参数


    基本参数
    - 型号范围: ZY1 至 ZY200
    - 最大额定功率: 2 W
    - 齐纳电压范围: 1 V 至 200 V
    - 最大工作结温: 150°C
    尺寸规格
    - 封装形式: DO-41 或 DO-204AC
    - 外径: 2.6 mm (±0.1 mm)
    - 高度: 5.1 mm (±0.1 mm)
    - 重量: 约0.4克
    技术特性
    - 峰值脉冲功率: <1 ms时为60 W
    - 热阻: 结至环境 <45 K/W,结至引脚 <15 K/W
    - 典型应用: 电压稳压和调节(过电压保护)
    电气特性
    - 测试电流: IZtest = 1 kHz时为100 mA
    - 动态电阻: <2Ω (具体值取决于型号)
    - 温度系数: 齐纳电压的温度系数为-26到-16 (mV/°C) (具体值取决于型号)

    产品特点和优势


    独特功能和优势
    - 高功率处理能力: 可承受高达60 W的峰值脉冲功率。
    - 宽泛的工作电压范围: 齐纳电压覆盖1V至200V,适应各种应用需求。
    - 严格的品质控制: 符合RoHS、REACH和冲突矿物的规定,确保环保与安全。

    应用案例和使用建议


    实际应用案例
    - 电压稳压器: 在电源电路中作为电压稳压器,确保输出电压稳定。
    - 过电压保护: 用于保护下游电路免受过电压冲击。
    使用建议
    - 正确安装: 保持引脚与环境温度一致,避免局部过热。
    - 散热设计: 考虑到较高的热阻,建议在高功率应用中增加散热片或使用导热硅脂。

    兼容性和支持


    兼容性
    - 封装兼容性: DO-41 和 DO-204AC,适用于多种电路板布局。
    - 系统兼容性: 可与标准的焊接和组装条件兼容。
    厂商支持
    - 在线资源: 详细的信息可以在官网或数据手册的开头部分找到。
    - 技术支持: 提供标准的Zener电压公差分级和定制电压公差选项。

    常见问题与解决方案


    常见问题
    1. 热管理问题
    - 解决方案: 使用散热片或热管,并保证良好的空气流通。
    2. 电气特性不稳定
    - 解决方案: 检查测试电流设置是否正确,并确认环境温度影响。
    3. 封装损坏
    - 解决方案: 检查运输和安装过程中是否有物理损伤,并按要求进行存储。

    总结和推荐


    综合评估
    ZY1至ZY200系列高功率齐纳二极管以其广泛的电压范围、高功率处理能力和严格的品质控制,在各类电子电路中表现出色。适用于电源稳压、过电压保护等领域,特别适合需要高可靠性电压调节的应用。
    推荐结论
    强烈推荐在需要高精度电压稳压和过电压保护的场合使用该系列产品。其稳定性和广泛适用性使其成为业界的优选之一。

ZY68参数

参数
最大功率 2W
Ir - 反向电流 1μA
最大齐纳阻抗 25Ω
电压容差 ±5%
最大功率耗散 2W
标称齐纳电压 -
配置 -
长*宽*高 5.1mm(长度)
通用封装 DO-41
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ZY68厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZY68数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZY68 ZY68数据手册

ZY68封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0636 ¥ 0.5577
10000+ $ 0.0619 ¥ 0.5432
15000+ $ 0.0608 ¥ 0.5335
20000+ $ 0.0575 ¥ 0.5045
25000+ $ 0.0538 ¥ 0.4717
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2788.5
