首页  >  产品百科  >  ZMM18B

ZMM18B

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SOD-80, 18V, 0.5W, ±2%
供应商型号: QE-ZMM18B
供应商: Diotec Semiconductor
标准整包数: 2500

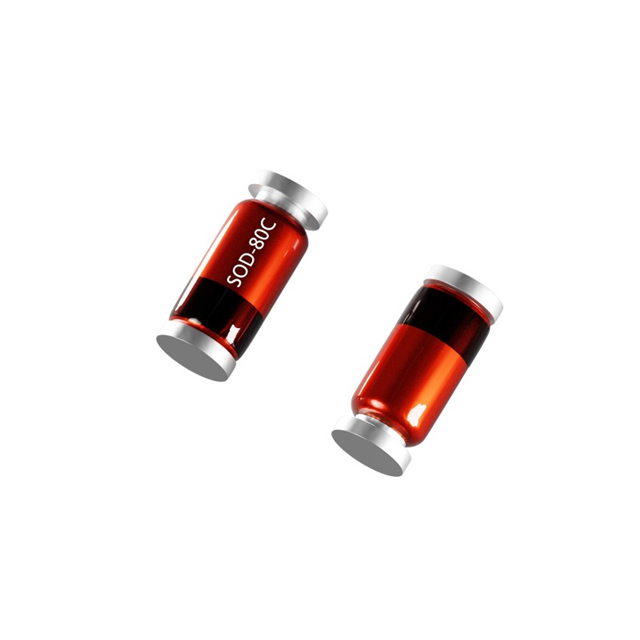

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMM18B

ZMM18B概述

    SMD Planar Zener Diodes:技术手册与产品指南

    产品简介


    SMD Planar Zener Diodes(SMD平面齐纳二极管)是一种广泛应用的电子元器件,主要用于电压稳定和调节电路。这些二极管特别适用于消费电子设备中的过电压保护。其核心功能是确保电路中的电压维持在预设水平,以防止电压波动对敏感组件造成损害。此外,这些二极管还能够处理各种不同的电压范围,使其适用于多种应用场景。

    技术参数


    | 参数 | 规格 |

    | 峰值功率 | 500 mW |
    | 齐纳电压 | 3.9 V 到 75 V |
    | 最大结温 | 175°C |
    | 结构类型 | SOD-80C |
    | 封装尺寸 | 玻璃MiniMELF [mm] |
    | 典型应用 | 电压稳定和调节 |
    | 负载能力 | 50 mm²铜箔 |
    | 动态电阻 | 2-56 Ω |
    | 反向电流 | 0.1 μA到 56 μA |

    产品特点和优势


    - ±2%齐纳电压容差:这确保了在不同的应用环境中,齐纳电压的变化非常小。
    - 快速齐纳电压击穿:这使得二极管能够在短时间内达到稳定的电压水平。
    - 低泄漏电流:这意味着在不工作时,漏电流非常小,从而降低了不必要的能量损失。
    - 符合RoHS, REACH和冲突矿产标准:体现了公司在环境保护和社会责任方面的承诺。

    应用案例和使用建议


    齐纳二极管广泛应用于需要电压稳定性的电路中,例如电源调节器和稳压电路。具体应用如手机充电器、工业控制板、通信设备等。为了确保最佳性能,建议在设计电路时考虑以下几点:
    - 适当的散热管理:由于峰值功率较高,应注意有效的热管理。
    - 合理的布局:放置二极管的位置应尽量靠近负载,以减少线路电阻带来的影响。

    兼容性和支持


    这些齐纳二极管可与其他标准SMD封装元件兼容,方便集成到现有的电路设计中。厂商提供详细的技术支持文档和在线资源,以便用户更好地理解和使用这些元件。

    常见问题与解决方案


    - 问:如何正确选择合适的齐纳电压?
    - 答:选择时需要考虑应用所需的稳定电压水平,并根据此选择相应的齐纳电压值。

    - 问:如何确保正确的电路布局?
    - 答:二极管应尽可能靠近负载放置,并确保良好的散热设计。

    总结和推荐


    SMD Planar Zener Diodes 是一款高效可靠的电压稳定元件,适合多种应用场景。其高精度、低功耗和出色的温度稳定性使其在市场上具有很强的竞争力。强烈推荐用于需要电压稳定性的电子产品设计中。

ZMM18B参数

参数
配置 -
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 50Ω
电压容差 ±2%
最大功率耗散 500mW
标称齐纳电压 -
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ZMM18B厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMM18B数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMM18B ZMM18B数据手册

ZMM18B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.1703
库存: 250000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 425.75
直接购买
加入购物车
