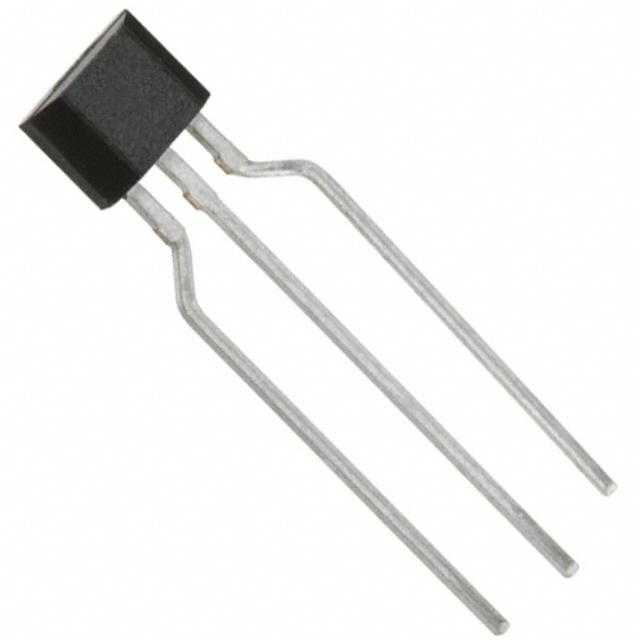

AH3761-PG-A

产品分类: 固态继电器
厂牌: DIODES
产品描述: Hall Effect Sensor Latch 24V 3-Pin SIP Ammo
供应商型号: AH3761-PG-ADITB-ND
供应商: Digi-Key
标准整包数: 1
DIODES 固态继电器 AH3761-PG-A

AH3761-PG-A概述

    高灵敏度霍尔效应锁存器 AH3761 技术手册解析

    一、产品简介


    AH3761 是一款高灵敏度霍尔效应锁存传感器,专为无刷直流电机的电子换向设计。此传感器集成了磁感应用的霍尔电压发生器、放大霍尔电压的比较器以及用于噪声抑制的施密特触发器,同时提供开漏输出。内部带隙调节器确保电路的温度补偿供电,并支持广泛的电源电压范围。
    主要功能:
    - 用于无刷直流电机换向
    - 转速检测(RPM Detection)
    - 消费级和工业级位置传感器
    - 流量计应用
    适用于广泛的温度范围,从 -40°C 至 +125°C,具备较强的抗电磁干扰能力。

    二、技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 3 | 24 | 28 | V |
    | 工作环境温度 | -40 +125 | °C |
    | 输出饱和电压(Iout=20mA) 300 | 500 | mV |
    | 开漏输出电流限制 | 50 | 70 | 90 | mA |
    | 启动时间 47 µs |
    | 开漏漏电流(B电气特性:
    - 工作电压范围:3V 至 28V
    - 开关点参数:工作点 Bop = 5~60 高斯,释放点 Brp = -60~ -5 高斯,滞后 Bhys = 60 高斯
    - 动态失调校正
    - 输出短路保护
    机械特性:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    - 热阻抗:SIP-3 封装为 227°C/W,SC59 封装为 543°C/W

    三、产品特点和优势


    独特功能与优势:
    1. 高灵敏度:通过集成动态失调校正模块,提升对弱磁场的感应能力。
    2. 宽电压范围:支持从 3V 到 28V 的宽范围输入电压,适用于不同电压环境。
    3. 强抗噪性能:施密特触发器为电路提供了切换滞回功能,减少噪声干扰。
    4. 保护功能完备:包含过压保护、反接保护及输出短路保护。
    5. 环保合规:完全符合欧盟 RoHS 和无卤素标准,适合绿色电子产品设计。
    市场竞争力:
    - 广泛应用于消费类和工业级电机控制。
    - 在电子换向和位置传感领域具有出色的稳定性和可靠性。

    四、应用案例和使用建议


    典型应用场景:
    1. 无刷直流电机换向:作为霍尔传感器,实时监测转子位置以实现电机换向。
    2. 速度检测:结合微控制器实时监控电机运行状态。
    3. 流量计量:用于检测流体运动的速度。
    使用建议:
    - 确保引脚布局合理,建议参照 Diodes Incorporated 官方提供的焊盘布局指南进行 PCB 设计。
    - 注意散热设计,尤其是在高功耗情况下,建议增加外部散热片或改进 PCB 布局以提高热导率。
    - 若需要更高的鲁棒性,可考虑使用 SC59 封装代替 SIP-3 封装。

    五、兼容性和支持


    兼容性:
    - 可与多种电机控制系统配合使用,如基于 STM32 或 ESP32 的控制器。
    - 支持 SIP-3 和 SC59 封装形式,适用于不同需求的应用场景。
    技术支持:
    - Diodes Incorporated 提供详尽的技术文档和应用指南。
    - 用户可通过官方渠道获得技术支持和售后保障。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电源电压超出推荐范围 | 确认供电电压是否在 3V 至 28V 范围内 |
    | 输出信号不稳定 | 检查 PCB 上的滤波电容是否正确连接 |
    | 温度过高导致异常 | 添加散热片并优化 PCB 布局 |

    七、总结和推荐


    综合评价:
    AH3761 高灵敏度霍尔效应锁存器以其出色的灵敏度、抗噪性能和广泛的供电范围成为无刷直流电机换向领域的理想选择。其内置保护机制和多封装形式为设计者提供了极大的灵活性。
    推荐理由:
    - 特别适用于对低功耗和高可靠性的工业及消费级电机控制系统。
    - 环保材料确保符合现代绿色设计理念。
    总体而言,AH3761 是一款值得推荐的产品,适合需要高性能霍尔传感器的应用场景。

AH3761-PG-A参数

参数
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
4.3mm(Max)
2.44mm(Max)
3.2mm(Max)
通用封装 SIP-3
安装方式 通孔安装,黏合安装
零件状态 停产
