ZXFV202E5TA

产品分类: 多媒体放大器
厂牌: DIODES
产品描述: 210MHz SOT-23 贴片安装
供应商型号: 1034-ZXFV202E5CT-ND
供应商: Digi-Key
标准整包数: 1

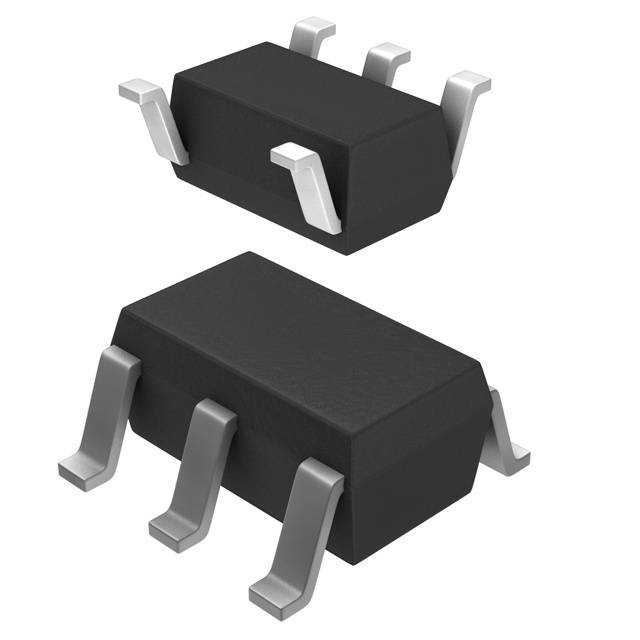

DIODES 多媒体放大器 ZXFV202E5TA

ZXFV202E5TA概述


    产品简介


    产品类型与功能
    ZXFV201、ZXFV202、ZXFV203 和 ZXFV204 是分别用于四通道、单通道、三通道和双通道的高带宽视频放大器。这些放大器设计用于视频及其他高速应用,如监控摄像机(CCTV)、视频分配系统、RGB缓冲、家庭影院以及高速模数转换器(ADC)信号输入驱动等。
    应用领域
    该系列电子元器件适用于多种应用场景,包括但不限于视频信号处理、监控系统、广播和家用视频播放等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | ±4.75 | ±5 | ±5.25 | V |
    | 输入偏置电流 | 5 | 10 | 100 | nA |
    | 输出电压摆幅 | -3 3 | V |
    | 增益带宽积 | 210 210 | MHz |
    | 上升时间 | 5.8 ns |
    | 下降时间 | 4.6 ns |
    | 差分增益误差 | 0.01 | 0.04 | 0.05 | % |
    | 差分相位误差 | 0.004 | 0.04 | 0.04 | ° |
    | 工作温度范围 | -40 | 85 | 85 | °C |
    | 内部功耗 | 0.64 0.74 | W |

    产品特点和优势


    1. 高带宽和高增益:提供高达210MHz的增益带宽积,确保高速信号传输不受影响。
    2. 低噪声和低失真:差分增益和相位误差分别为0.04%,显著提升信号质量。
    3. 小尺寸封装:ZXFV202采用SOT23封装,特别适合需要紧凑布局的应用场景。
    4. 高性能视频处理:特别适合作为RGB/S-Video信号的缓冲和驱动器。

    应用案例和使用建议


    应用案例
    - 75Ω电缆连接的视频信号应用:如图1所示,该电路可用于传输和分配高带宽视频信号。在实际应用中,75Ω的反向终止电阻R4可确保信号匹配,并使负载电阻达到150Ω。
    使用建议
    - 布局注意事项:建议使用连续接地平面和双面或多层PCB设计,以减少信号路径的阻抗。建议使用低电感表面贴装电容,确保良好的射频去耦效果。
    - 反馈组件布局:为减小输入端的小电容效应,反馈电阻R2和R3应尽可能靠近输入端放置。

    兼容性和支持


    - 兼容性:该系列产品符合行业标准引脚配置,适用于多种视频系统。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,确保用户在应用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压摆幅超出规定范围 | 检查负载电阻和电源电压设定是否正确。 |
    | 放大器输出电流不足 | 确认电源电压足够,并检查是否有负载过大。 |
    | 输出波形出现明显失真 | 调整反馈电阻值以优化频率响应。 |

    总结和推荐


    产品优点:
    - 高速性能:适合高速视频信号传输和处理。
    - 高可靠性:低噪声和低失真确保稳定的信号质量。
    - 紧凑封装:适合空间受限的设计。
    推荐:鉴于其优秀的高速处理能力和广泛的应用领域,ZXFV201、ZXFV202、ZXFV203 和 ZXFV204 系列产品非常适合于需要高精度视频信号处理的应用场景。强烈推荐给需要高速视频信号处理的工程师和技术团队。

ZXFV202E5TA参数

参数
最小工作供电电压 -
THD + 噪声 -
输出类型 -
放大器类型 -
最大输出功率 -
-3db带宽 210MHz
音频-负载阻抗 -
最大工作供电电压 -
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXFV202E5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXFV202E5TA数据手册

厂牌 PDF简要描述 下载
DIODES 多媒体放大器 DIODES ZXFV202E5TA ZXFV202E5TA数据手册

ZXFV202E5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
