首页  >  产品百科  >  ZMM5254B-7

ZMM5254B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 100nA 27V 41Ω 500mW 独立式 SOD-80 贴片安装
供应商型号: CEI-ZMM5254B-7
供应商: 海外现货
标准整包数: 1

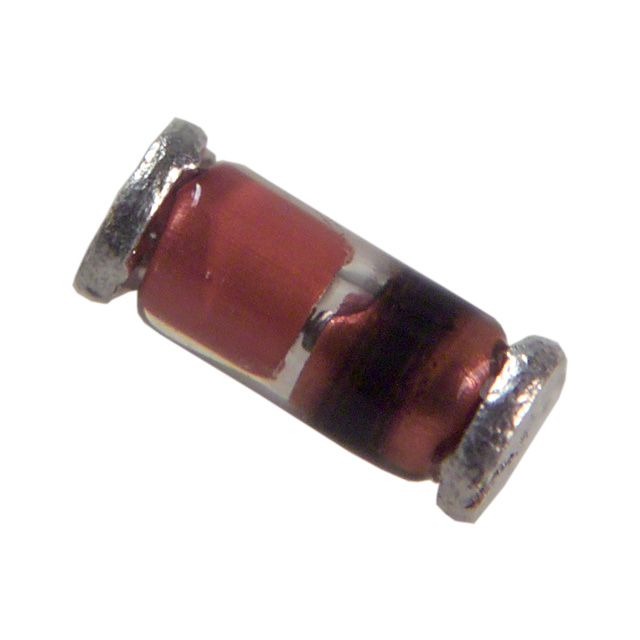

DIODES 齐纳(稳压)二极管 ZMM5254B-7

ZMM5254B-7概述

    DS30024 Rev. C-2 500mW Surface Mount Zener Diode (ZMM5221B-ZMM5267B) 技术手册



    1. 产品简介



    本技术手册描述的是ZMM5221B-ZMM5267B系列500mW表面贴装稳压二极管。该系列二极管主要应用于需要精确电压稳压的应用场合,如电源管理和信号线路保护等。它们具有广泛的电压范围,适用于各种不同的电路设计需求。


    2. 技术参数



    - 最大额定值
    - 功率耗散(注1):Pd = 500 mW
    - 热阻,结至环境空气(注1):RθJA = 300°C/W
    - 正向电压(IF=200mA):VF = 1.5 V
    - 工作及存储温度范围:Tj, TSTG = -65到+175°C

    - 电气特性
    - Zener电压范围(注2):涵盖2.4V到75V之间
    - 最大Zener阻抗:Zzt@Izt 和 Zzk@Izk 范围从30Ω到1700Ω不等
    - 反向电流:IR@VR 范围从100μA到270μA不等
    - 温度系数:从-0.085%/°C到+0.098%/°C

    - 机械数据
    - 尺寸(毫米):A 3.30-3.70, B 1.30-1.60, C 0.28-0.50
    - 包装:耐水玻璃封装
    - 标记:阴极端带
    - 极性:阴极端带
    - 重量:约0.034克


    3. 产品特点和优势



    ZMM5221B-ZMM5267B系列稳压二极管具备以下几个显著特点和优势:
    - 高功率耗散能力:500mW的高功率耗散使其能够在多种高压环境中稳定工作。
    - 宽电压范围:涵盖了从2.4V到75V的广泛电压范围,满足不同应用的需求。
    - 低温度系数:在-0.085%到+0.098%/°C的范围内,保证了良好的温度稳定性。
    - 小尺寸:迷你表面贴装设计,便于集成于小型化设备中。
    - 良好的热管理性能:热阻仅为300°C/W,有助于提高设备的可靠性和寿命。


    4. 应用案例和使用建议



    这些二极管广泛应用于通信设备、汽车电子、工业控制等领域。例如,在电源管理电路中,可以用于稳压和过压保护;在信号线路保护中,可以提供电压钳位作用,防止过压损坏其他敏感组件。

    使用建议:
    - 在设计时要确保选择合适的Zener电压,以匹配所需的稳压点。
    - 需要注意散热设计,避免因过热导致的可靠性问题。
    - 为提高系统整体性能,建议与其它元器件配合使用,如电容器和电阻器。


    5. 兼容性和支持



    这些稳压二极管采用标准的MiniMELF封装,易于与其他类似的表面贴装组件兼容。厂商提供了详尽的技术支持,包括在线资料库、技术文档以及专业工程师的支持服务。


    6. 常见问题与解决方案



    - Q: 如何判断二极管是否损坏?
    - A: 使用万用表测量二极管的正向和反向电阻,如果反向电阻非常低,则可能已损坏。

    - Q: 二极管的最大功率耗散是多少?
    - A: 最大功率耗散为500mW。在高负载情况下,需要注意散热问题,防止过热。


    7. 总结和推荐



    综上所述,ZMM5221B-ZMM5267B系列稳压二极管凭借其高功率耗散能力、宽电压范围、良好的温度稳定性和小尺寸等特点,在众多应用领域中展现出卓越的性能。建议在需要精确电压稳压和过压保护的应用中优先考虑使用此系列产品。

ZMM5254B-7参数

参数
标称齐纳电压 27V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 41Ω
电压容差 ±5%
最大功率耗散 500mW
3.7mm(Max)
通用封装 SOD-80
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZMM5254B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZMM5254B-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES ZMM5254B-7 ZMM5254B-7数据手册

ZMM5254B-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.806 ¥ 6.8107
500+ $ 0.702 ¥ 5.9319
1000+ $ 0.65 ¥ 5.4925
库存: 445
起订量: 368 增量: 1
交货地:
最小起订量为:100
合计: ¥ 681.07
直接购买
加入购物车
