首页  >  产品百科  >  ZMM5246B-7

ZMM5246B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 100nA 16V 17Ω 500mW 独立式 SOD-80 贴片安装
供应商型号: CEI-ZMM5246B-7
供应商: 海外现货
标准整包数: 1

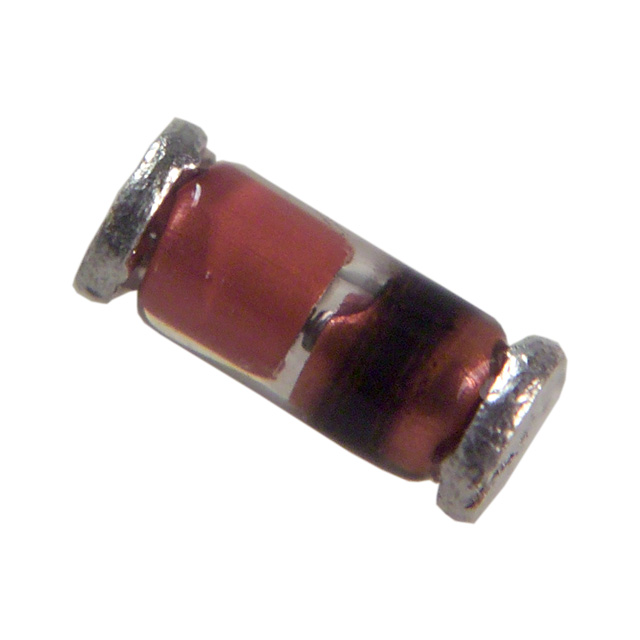

DIODES 齐纳(稳压)二极管 ZMM5246B-7

ZMM5246B-7概述

    # 500mW Surface Mount Zener Diode ZMM5221B-ZMM5267B 技术手册

    产品简介


    本技术手册介绍了 ZMM5221B 至 ZMM5267B 系列 500mW 表面贴装齐纳二极管(Surface Mount Zener Diode)。这些二极管广泛应用于各种电子设备,如电源稳压、电路保护、信号电平转换等。其特点是具有高可靠性和稳定性,适用于需要精确电压调节的应用场合。

    技术参数


    以下是 ZMM5221B-ZMM5267B 系列的主要技术参数:
    - 最大功率耗散(Pd):500 mW
    - 热阻(Junction to Ambient Air):300 °C/W
    - 正向电压(@ IF = 200mA):1.5 V
    - 工作温度范围:-65°C 至 +175°C
    - 外壳尺寸:MiniMELF
    - 终端:符合 MIL-STD-202 Method 208 标准的可焊性终端
    - 极性:阴极带标记
    - 重量:约 0.034 克

    产品特点和优势


    1. 高可靠性:最大功率耗散高达 500 mW,确保长期稳定运行。
    2. 宽温度范围:能够在极端温度环境下(-65°C 至 +175°C)正常工作。
    3. 小型化设计:采用 MiniMELF 封装,节省空间且易于焊接。
    4. 精确的电压调节:Zener 电压范围从 2.4V 到 75V,适用于多种应用需求。
    5. 低热阻:低热阻有助于散热,延长器件寿命。

    应用案例和使用建议


    应用案例
    - 电源稳压:用于各种电源电路的稳压。
    - 电路保护:作为过压保护元件,防止过高的电压损坏后端电路。
    - 信号电平转换:在信号传输过程中调整电平。
    使用建议
    - 温度管理:由于热阻较高,建议采取有效的散热措施,以避免温度过高导致的性能下降。
    - 正确的极性连接:确保阴极带正确朝向,避免反向偏置造成的损害。
    - 测试条件:使用不超过 100ms 的脉冲进行测试。

    兼容性和支持


    - 与其他元器件兼容:适用于大多数通用 PCB 设计,与其他标准元器件无冲突。
    - 技术支持:Diodes Incorporated 提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:二极管在高温下无法正常工作。
    - 解决方案:增加散热措施,如安装散热片或采用更高效的散热材料。
    2. 问题:二极管反向击穿。
    - 解决方案:确保二极管接线正确,避免反向电压施加到二极管上。
    3. 问题:功率耗散过大导致烧毁。
    - 解决方案:降低输入电压或增加外接电阻来限制电流。

    总结和推荐


    综合评估
    - 主要优点:高功率耗散能力、宽工作温度范围、小型化设计、精度高。
    - 适用场景:适合于需要高可靠性和稳定性的电路应用,特别是在电源稳压和电路保护方面。
    推荐
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用 ZMM5221B-ZMM5267B 系列 500mW 表面贴装齐纳二极管。无论是开发新项目还是替换现有组件,这些二极管都是一个理想的选择。

ZMM5246B-7参数

参数
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 17Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 16V
3.7mm(Max)
通用封装 SOD-80
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZMM5246B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZMM5246B-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES ZMM5246B-7 ZMM5246B-7数据手册

ZMM5246B-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.351 ¥ 2.966
1000+ $ 0.325 ¥ 2.7463
库存: 1390
起订量: 843 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1483
直接购买
加入购物车
