ZMM5242B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 1μA 12V 30Ω 500mW 独立式 SOD-80 贴片安装 3.7mm*1.6mm*1.6mm
供应商型号: CEI-ZMM5242B-7
供应商: 海外现货
标准整包数: 1

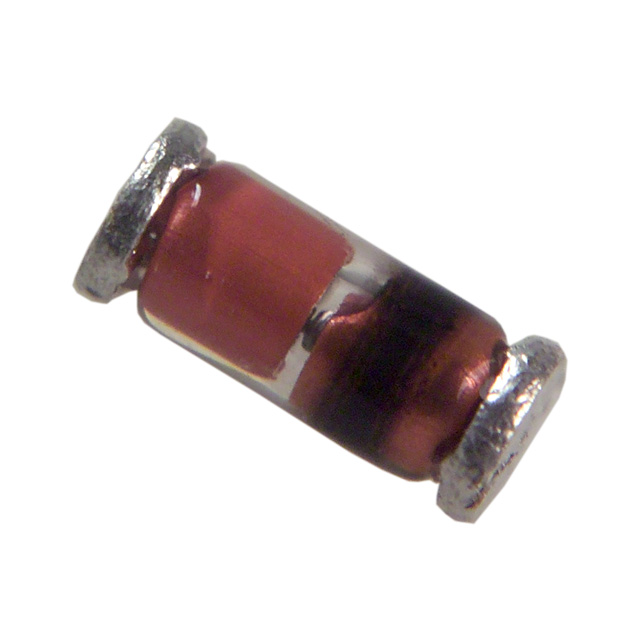

DIODES 齐纳(稳压)二极管 ZMM5242B-7

ZMM5242B-7概述

    电子元器件产品技术手册:ZMM5221B-ZMM5267B 500mW表面贴装齐纳二极管

    产品简介


    ZMM5221B-ZMM5267B 系列是 Diodes Incorporated 公司推出的一款高性能表面贴装齐纳二极管。该系列齐纳二极管提供从 2.4V 到 75V 的多种电压选择,具备高功率耗散能力和低温度系数。主要应用于电源管理和保护电路中,如过压保护、稳压、浪涌吸收等领域。这些二极管采用 MiniMELF 封装,体积小且具有良好的热性能,适用于空间紧凑的场合。

    技术参数


    以下是 ZMM5221B-ZMM5267B 系列的主要技术规格:
    - 最大功率耗散 (Pd):500mW(前提是电极保持在环境温度)
    - 热阻 (RJA):300°C/W(前提是电极保持在环境温度)
    - 正向电压 (VF):1.5V @ 200mA
    - 工作和存储温度范围 (Tj, TSTG):-65°C 至 +175°C
    - 封装尺寸:
    - 长度 (A):3.30mm 至 3.70mm
    - 直径 (B):1.30mm 至 1.60mm
    - 高度 (C):0.28mm 至 0.50mm

    产品特点和优势


    - 高功率耗散能力:最大功率耗散可达 500mW,确保在高功率应用中稳定运行。
    - 低温度系数:温度系数低至 -0.085%/°C,提高温度稳定性,减少温度变化对性能的影响。
    - MiniMELF 封装:体积小巧,适合高密度组装需求,提升空间利用率。
    - 高可靠性:经过严格的电气测试和脉冲测试,确保长期稳定可靠。
    - 广泛的应用范围:适用于从消费电子到工业控制等多个领域的稳压和保护电路。

    应用案例和使用建议


    - 电源管理:用于开关电源、线性稳压器和电池充电电路的输出稳压。
    - 过压保护:集成在电路中,防止过高的电压损坏敏感组件。
    - 浪涌吸收:保护电路免受瞬态高压冲击。
    使用建议:
    - 在设计电路时,根据所需电压选择合适的型号,确保二极管工作在安全的工作范围内。
    - 为提高散热效果,可在 PCB 设计中增加散热片或优化走线布局,降低热阻。
    - 针对不同的应用场景,选择不同功率等级的型号,以满足具体需求。

    兼容性和支持


    - 兼容性:该系列齐纳二极管采用 MiniMELF 封装,易于与各种标准 SMD 贴片机兼容。
    - 技术支持:Diodes Incorporated 提供详尽的技术文档和支持服务,包括安装指南、应用笔记和技术支持热线。

    常见问题与解决方案


    1. 问题:电路过热导致二极管损坏。
    - 解决方法:检查散热设计是否合理,考虑增加散热片或改进 PCB 布局。
    2. 问题:二极管出现异常发热。
    - 解决方法:确认电路设计是否正确,确保负载电流在二极管额定范围内。
    3. 问题:电压不稳定。
    - 解决方法:检查电路连接是否稳固,二极管是否安装正确,电压是否在规定的范围内。

    总结和推荐


    ZMM5221B-ZMM5267B 系列齐纳二极管具备出色的性能和广泛的应用范围,适用于多种电子设备和系统的电源管理和保护电路。凭借其高功率耗散能力、低温度系数和优秀的封装形式,这些二极管在各类应用中表现出色。总体来说,我们强烈推荐使用这一系列的产品,特别是在需要高稳定性和高可靠性的情况下。
    对于需要紧凑设计和高功率处理能力的应用,ZMM5221B-ZMM5267B 系列无疑是最佳选择。不过,在选择具体型号时,请务必仔细核对电路要求和环境条件,确保二极管在指定条件下正常工作。

ZMM5242B-7参数

参数
最大功率 0.5
Ir - 反向电流 1μA
最大齐纳阻抗 30Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 12V
配置 独立式
长*宽*高 3.7mm*1.6mm*1.6mm
通用封装 SOD-80
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZMM5242B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZMM5242B-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES ZMM5242B-7 ZMM5242B-7数据手册

ZMM5242B-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
