首页  >  产品百科  >  GDZ3V9LP3-7

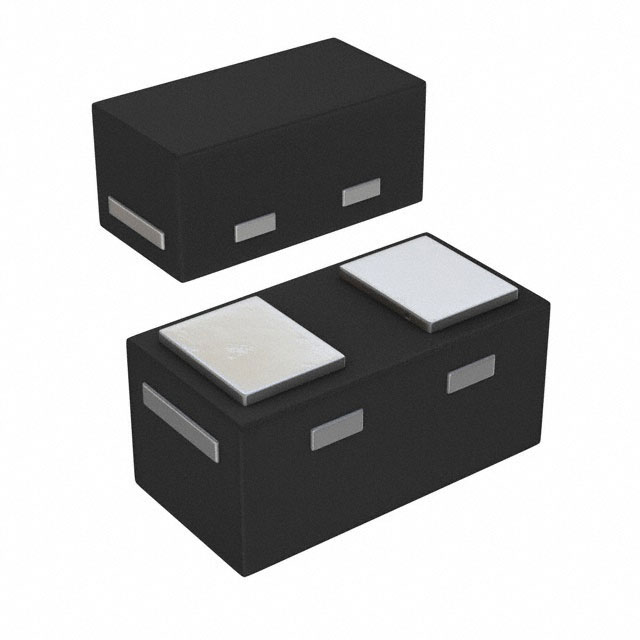

GDZ3V9LP3-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: 5μA 3.9V 250mW 独立式 DFN 贴片安装 620μm*320μm*300μm
供应商型号: AV-S-DIIGDZ3V9LP37
供应商: Avnet
标准整包数: 10000
DIODES 齐纳(稳压)二极管 GDZ3V9LP3-7

GDZ3V9LP3-7概述


    产品简介


    GDZ2V7LP3 - GDZ24LP3 系列是来自 Diodes Incorporated 的超小型无引线表面贴装齐纳二极管。这类二极管主要用于自动化装配过程,并广泛应用于便携式电子设备、通信设备以及消费电子产品中,特别是在需要低泄漏电流和高可靠性的电池供电应用中表现出色。

    技术参数


    | 参数 | 值 |

    | 封装类型 | X3-DFN0603-2 |
    | 工作温度范围 | -55°C 至 +150°C |
    | 功率耗散 | 250 mW (TA = +25°C) |
    | 热阻 | 500 °C/W (TA = +25°C) |
    | 标称正向电压 | 见具体型号 |
    | 标称反向电压 | 见具体型号 |
    | 正向电流 | 见具体型号 |
    | 反向电流 | 见具体型号 |
    | 引脚布局 | 阴极标记 |

    产品特点和优势


    - 超小封装:采用0.6 x 0.3mm的超小无引线表面贴装封装,适合自动化装配过程。
    - 低功耗和低泄漏电流:非常适合用于电池供电的便携式设备。
    - 完全符合环保标准:不含铅,符合RoHS标准,且为无卤素和锑化物的“绿色”产品。
    - 高可靠性:已通过AEC-Q101认证,适用于对可靠性要求较高的应用场合。

    应用案例和使用建议


    该系列齐纳二极管在各种便携式设备和通讯设备中得到了广泛应用,例如手机、平板电脑和其他电池驱动设备。在实际使用中,用户需要注意避免过载,以确保产品在规定的功率耗散范围内运行。例如,在高温环境下(如TA = +150°C)工作时,需注意散热设计以防止过热损坏。

    兼容性和支持


    GDZ2V7LP3 - GDZ24LP3 系列齐纳二极管具有极高的兼容性,可以与多种电路设计集成。Diodes Incorporated 提供了详尽的技术支持文档,包括产品应用指南和建议的电路布局。此外,用户还可以通过其官网获取更多资源和支持。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:确保电路设计中留有足够的散热空间,或者添加散热片以提高散热效率。
    2. 反向电流过高
    - 解决方案:检查电路连接是否正确,避免引脚之间短路。如果需要更精确的控制,可以考虑使用外部保护元件。

    总结和推荐


    GDZ2V7LP3 - GDZ24LP3 系列齐纳二极管凭借其超小的封装、低泄漏电流和高可靠性等特点,在众多应用中表现出色。对于需要在紧凑空间内实现高效能和高可靠性的应用,这些齐纳二极管无疑是最佳选择。因此,强烈推荐使用这款产品。
    本文档根据 Diodes Incorporated 提供的资料整理而成,旨在为用户提供全面的产品信息和技术指导。

GDZ3V9LP3-7参数

参数
最大功率耗散 250mW
标称齐纳电压 3.9V
配置 独立式
最大功率 250mW
Ir - 反向电流 5μA
最大齐纳阻抗 -
电压容差 -
长*宽*高 620μm*320μm*300μm
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GDZ3V9LP3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GDZ3V9LP3-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES GDZ3V9LP3-7 GDZ3V9LP3-7数据手册

GDZ3V9LP3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
