GDZ2V7LP3-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 20μA 2.7V 250mW 独立式 0201 贴片安装 645μm*345μm*350μm
供应商型号: 30C-GDZ2V7LP3-7 X3-DFN0603-2
供应商: 国内现货
标准整包数: 1

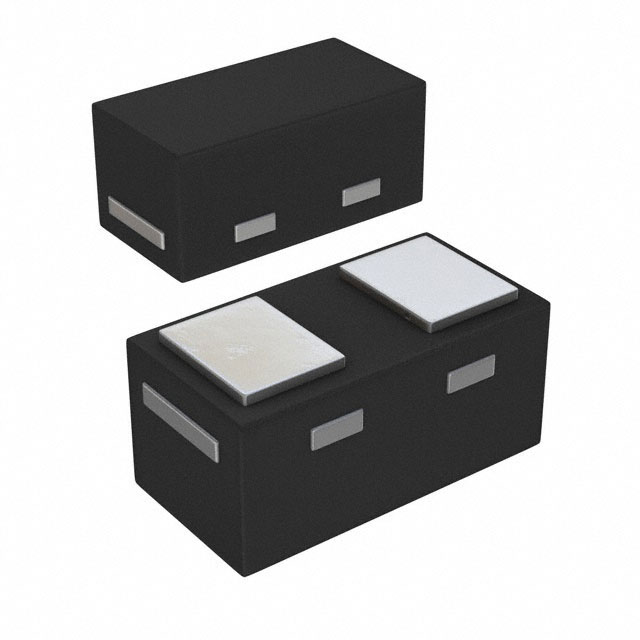

DIODES 齐纳(稳压)二极管 GDZ2V7LP3-7

GDZ2V7LP3-7概述

    GDZ2V7LP3 - GDZ24LP3 超小型无引脚表面贴装齐纳二极管技术手册

    1. 产品简介


    GDZ2V7LP3 - GDZ24LP3 是一款超小型无引脚表面贴装齐纳二极管,专为自动装配过程设计。这些二极管具有极低泄漏电流,适用于电池供电的应用,且完全符合RoHS标准。产品型号从2.7V到24V不等,涵盖广泛的电压范围,广泛应用于电源管理和保护电路等领域。

    2. 技术参数


    - 封装类型: X3-DFN0603-2
    - 外形尺寸: 0.6 x 0.3mm (长 x 宽)
    - 厚度: 0.3mm
    - 重量: 约0.2毫克
    - 最大功率耗散: 250mW(TA = +25°C)
    - 热阻: 500°C/W(TA = +25°C)
    - 工作温度范围: -55°C 到 +150°C
    - 存储温度范围: -55°C 到 +150°C
    - 逆向电流: 见电气特性表
    - 引脚连接: 阴极端子条
    - 终端: 镀锡铜框架
    - 兼容性: 符合J-STD-020的湿度敏感等级1
    - 可焊性: 符合MIL-STD-202方法208

    3. 产品特点和优势


    - 超小尺寸: 仅0.6 x 0.3mm,非常适合自动化装配过程。
    - 超低轮廓: 厚度仅为0.3mm,适合空间受限的应用。
    - 环保材料: 完全无铅,符合RoHS标准,无卤素和锑。
    - 高可靠性: 通过AEC-Q101标准认证。
    - 低泄漏电流: 适用于电池供电的应用。

    4. 应用案例和使用建议


    GDZ2V7LP3 - GDZ24LP3 可用于多种电路保护和电源管理应用,例如:
    - 电源管理: 作为稳压器的组成部分,确保稳定的输出电压。
    - 瞬态抑制: 用于保护电路免受过电压的影响。
    - 信号调节: 在信号路径中提供精确的电压参考。
    使用建议:
    - 布局设计: 使用Diodes Incorporated提供的建议焊盘布局,确保良好的热耗散。
    - 温控: 考虑工作环境温度对二极管性能的影响,合理设计散热措施。

    5. 兼容性和支持


    - 兼容性: 与其他标准封装的无引脚二极管兼容。
    - 支持: Diodes Incorporated提供详尽的技术文档和支持服务,可在官网获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 二极管反向电流过大。
    - 解决方案: 检查焊接质量,确保没有短路或焊接不良的情况。
    - 问题2: 二极管工作温度异常。
    - 解决方案: 检查散热设计,确保适当的散热措施。
    - 问题3: 二极管功率耗散不足。
    - 解决方案: 确保正确安装,遵循推荐的布局和散热设计。

    7. 总结和推荐


    GDZ2V7LP3 - GDZ24LP3 超小型无引脚表面贴装齐纳二极管以其紧凑的尺寸、高可靠性和低泄漏电流等特点,在多种应用中表现出色。无论是自动化生产线还是电池供电设备,这些二极管都是理想的选择。强烈推荐在电源管理和保护电路中使用。

GDZ2V7LP3-7参数

参数
最大齐纳阻抗 -
电压容差 ±5%
最大功率耗散 250mW
标称齐纳电压 2.7V
配置 独立式
最大功率 0.25
Ir - 反向电流 20μA
长*宽*高 645μm*345μm*350μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GDZ2V7LP3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GDZ2V7LP3-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES GDZ2V7LP3-7 GDZ2V7LP3-7数据手册

GDZ2V7LP3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2761
500+ ¥ 0.1837
5000+ ¥ 0.1606
10000+ ¥ 0.143
库存: 1553
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.27
直接购买
加入购物车
