GDZ6V2LP3-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 1μA 6.2V 250mW 贴片安装
供应商型号: 30C-GDZ6V2LP3-7 X3-DFN0603-2
供应商: 国内现货
标准整包数: 1

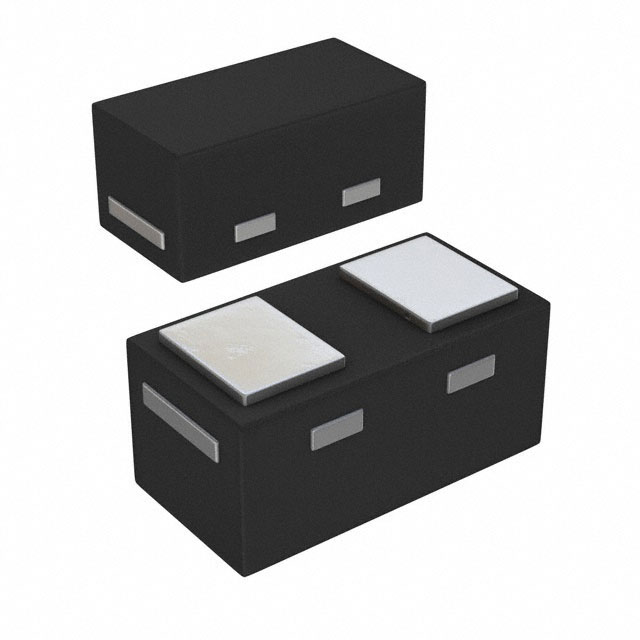

DIODES 齐纳(稳压)二极管 GDZ6V2LP3-7

GDZ6V2LP3-7概述

    # 技术手册:超小型无引脚表面贴装齐纳二极管

    产品简介


    GDZ2V7LP3 - GDZ24LP3 是一款由 Diodes Incorporated 生产的超小型无引脚表面贴装齐纳二极管。这种齐纳二极管适用于自动化组装工艺,具备低漏电流特性,特别适合电池供电的应用。其典型应用领域包括便携式电子设备、电源管理电路以及各种需要电压保护的场合。

    技术参数


    机械数据
    - 封装:X3-DFN0603-2
    - 封装材料:模压塑料,“绿色”模塑化合物,阻燃等级为94V-0
    - 潮湿敏感度:按J-STD-020标准的1级
    - 端子连接:阴极条
    - 引脚:表面处理为亮锡覆盖铜引线框
    - 焊接:符合MIL-STD-202,方法208标准
    - 重量:约0.2毫克
    热特性
    - 功率耗散(TA=+25°C):250 mW
    - 热阻抗(Junction to Ambient Air,TA=+25°C):500 °C/W
    - 工作温度范围:-55°C 至 +150°C
    电气特性
    - 齐纳电压范围(VZ):2.57V至25.2V
    - 反向电流(IR):最大值为1.0 µA至16.8 µA
    - 详见电气特性表

    产品特点和优势


    - 超小型封装:采用0.6 x 0.3毫米的无引脚表面贴装封装,具有超低剖面(0.3毫米),非常适合高密度板布局。
    - 自动化组装:专为自动化制造流程设计,简化生产和提高效率。
    - 低泄漏电流:适用于对泄漏电流要求严格的电池供电应用。
    - 环保材料:无铅且完全符合RoHS指令,不含卤素和锑,属于“绿色”装置。
    - 高可靠性:符合AEC-Q101标准,确保产品具有高度可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 便携式电子设备:在手机和平板电脑等便携式电子设备中用于过压保护。
    - 电源管理:作为电源电路中的稳压元件,确保稳定的输出电压。
    - 其他应用:在传感器、汽车电子系统和其他需要电压保护的应用中也可使用。
    使用建议
    - 选择合适的齐纳电压:根据实际应用需求选择适当的齐纳电压(例如2.7V至24V),以确保电路正常工作。
    - 注意安装要求:按照Diodes Incorporated的建议布局图进行PCB布局,以最大化热耗散能力。
    - 测试验证:对于批量生产的产品,应进行全面测试以确保其符合电气特性规范。

    兼容性和支持


    - 兼容性:与市场上广泛使用的FR-4 PCB兼容,可用于多种不同类型的电路板。
    - 支持:Diodes Incorporated提供详细的文档和技术支持,可通过其官网获取更多信息。
    - 维护信息:厂商提供相应的售后支持和维护服务,确保客户能够及时获得所需帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 漏电流过高
    - 原因:可能是因为环境温度过高或安装不当。
    - 解决方法:检查安装过程是否符合规范,并确保安装在规定的温度范围内使用。
    2. 反向电压不稳定
    - 原因:可能是由于负载波动导致。
    - 解决方法:使用稳压电路来维持输出电压的稳定。
    3. 功率耗散超过限制
    - 原因:过高的电流可能导致器件损坏。
    - 解决方法:在设计时考虑好散热措施,确保功率耗散不超过规定值。

    总结和推荐


    综上所述,GDZ2V7LP3 - GDZ24LP3 系列齐纳二极管以其小巧的尺寸、低泄漏电流和高可靠性等优点,在多种应用场景中表现出色。对于需要在紧凑空间内实现电压保护功能的设计而言,该系列产品无疑是理想的选择。因此,强烈推荐使用此系列齐纳二极管以满足您的设计需求。

GDZ6V2LP3-7参数

参数
标称齐纳电压 6.2V
配置 -
最大功率 250mW
Ir - 反向电流 1μA
最大齐纳阻抗 -
电压容差 ±5%
最大功率耗散 250mW
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GDZ6V2LP3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GDZ6V2LP3-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES GDZ6V2LP3-7 GDZ6V2LP3-7数据手册

GDZ6V2LP3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
