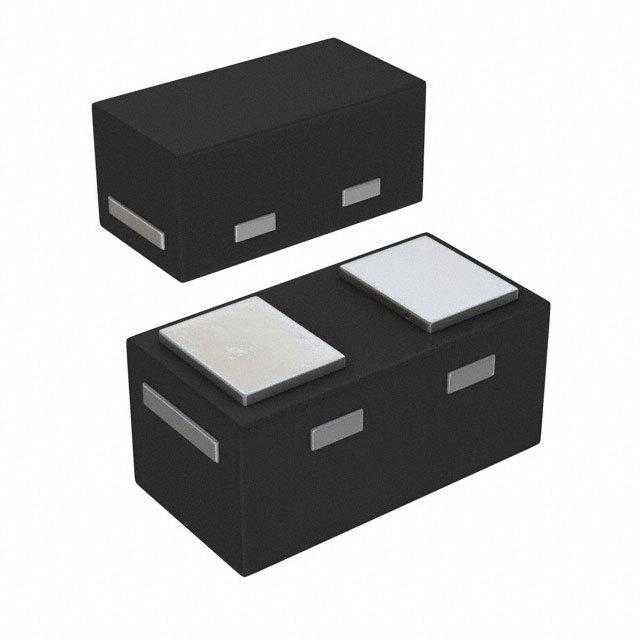

GDZ12LP3-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 100nA 12V 250mW 贴片安装 620μm*320μm*280μm
供应商型号: 30C-GDZ12LP3-7 X3-DFN0603-2
供应商: 国内现货
标准整包数: 1
DIODES 齐纳(稳压)二极管 GDZ12LP3-7

GDZ12LP3-7概述


    产品简介


    GDZ2V7LP3 - GDZ24LP3 是一款超小型无引脚表面贴装齐纳二极管。这些二极管适用于自动装配过程,具有极低泄漏电流,特别适合用于电池供电的应用。这些产品符合RoHS标准,不含卤素和锑化合物,是一种“绿色”环保产品。它们通过了AEC-Q101标准认证,适合于高可靠性需求的应用场合。

    技术参数


    | 特征 | 符号 | 值 | 单位 |

    | 功耗(环境温度为25°C) | PD | 250 | mW |
    | 热阻(环境温度为25°C) | RθJA | 500 | °C/W |
    | 工作温度范围 | TJ, TSTG | -55 到 +150 | °C |
    | 齐纳电压范围 | VZ | 2.7 - 25.2 | V |
    | 反向电流 | IR | 1.0 - 16.8 | µA |

    产品特点和优势


    - 超小尺寸:封装尺寸仅为0.6 x 0.3mm,厚度仅为0.3mm,非常适用于空间受限的设计。
    - 低泄漏电流:特别适合电池供电应用,可以延长电池寿命。
    - 绿色环保:完全不含卤素和锑化合物,满足RoHS标准,有助于环境保护。
    - 高可靠性:通过AEC-Q101标准认证,适用于汽车和其他需要高可靠性的工业应用。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:如手机、平板电脑等便携设备的稳压电路。
    - 汽车电子:如发动机控制单元、车身控制系统中的电源保护。
    使用建议:
    - 在选择合适的齐纳电压时,应考虑具体应用的电源电压范围及允许的电压波动。
    - 确保电路设计中留有足够的散热空间,以避免过热导致的性能下降。

    兼容性和支持


    - GDZ2V7LP3 - GDZ24LP3 支持标准的表面贴装工艺,易于自动化装配。
    - Diodes Incorporated 提供详细的技术文档和建议的焊盘布局图,确保最佳性能和可靠性。
    - 详细的产品文档和支持服务可以在官方网站上找到。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否符合要求,确认齐纳二极管型号是否匹配。 |
    | 设备过热 | 确保良好的散热措施,例如增加散热片或改善PCB布局。 |
    | 齐纳二极管失效 | 检查输入电压是否超出齐纳二极管的最大额定值。 |

    总结和推荐


    综合评估:
    - GDZ2V7LP3 - GDZ24LP3 以其超小尺寸、低泄漏电流和绿色环保特性,在电池供电和空间受限的设计中表现出色。
    - 通过AEC-Q101标准认证,适用于汽车电子和高可靠性工业应用。
    推荐:
    - 我们强烈推荐使用 GDZ2V7LP3 - GDZ24LP3 齐纳二极管,尤其是在对空间和可靠性要求较高的应用场景中。

GDZ12LP3-7参数

参数
电压容差 ±5%
最大功率耗散 250mW
标称齐纳电压 12V
配置 -
最大功率 0.25
Ir - 反向电流 100nA
最大齐纳阻抗 -
长*宽*高 620μm*320μm*280μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GDZ12LP3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GDZ12LP3-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES GDZ12LP3-7 GDZ12LP3-7数据手册

GDZ12LP3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2761
500+ ¥ 0.1837
5000+ ¥ 0.1606
10000+ ¥ 0.143
库存: 9625
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.27
