AH9247Z3-G1

产品分类: 固态继电器
厂牌: DIODES
产品描述: 数字 TO-92S 通孔安装
供应商型号: 30C-AH9247Z3-G1 TO92
供应商: 国内现货
标准整包数: 1

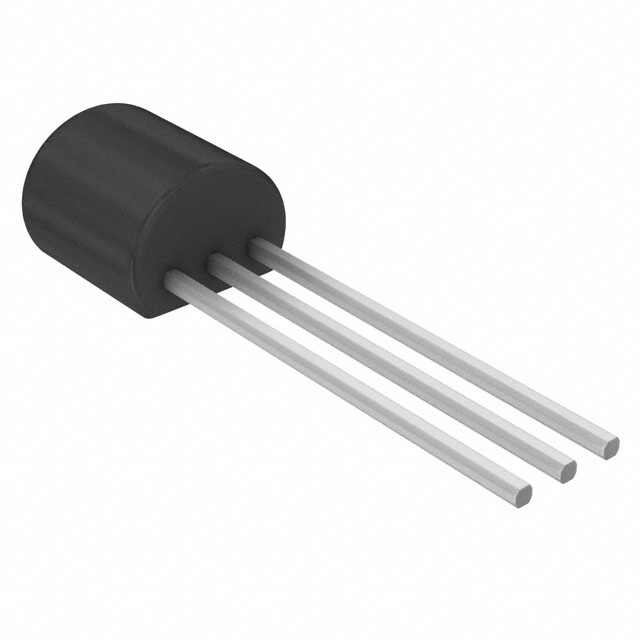

DIODES 固态继电器 AH9247Z3-G1

AH9247Z3-G1概述

    高灵敏度微功耗全向霍尔效应开关AH9247

    产品简介


    AH9247 是一款高灵敏度霍尔效应开关,内置上拉电阻,适用于电池供电的便携式设备。它具备低功耗运行特性,并且能够识别南北极磁场,适合于多种便携式无线设备和低占空比应用中的磁开关。AH9247 采用 TO92S (TYPE B)、SC59 和 DFN-2X2-3 封装形式,这些封装均经过优化以适应广泛的应用场景。

    技术参数


    - 电源电压范围:2.5V 至 5.5V
    - 电流消耗:
    - 睡眠模式电流:4µA 至 10µA
    - 工作模式平均电流:8µA 至 15µA
    - 输出电流:最大 1.0mA
    - 磁感应阈值(TO92S (TYPE B)):
    - 南北极工作点:15G 至 55G
    - 南北极释放点:5G 至 45G
    - 饱和电压:0.4V(当输出电流为 1.0mA 时)
    - 功耗:
    - TO92S (TYPE B):最大 400mW
    - SC59:最大 230mW
    - DFN-2X2-3:最大 230mW
    - 温度范围:-40°C 至 +85°C
    - 静电放电防护:人体模型 6000V,机器模型 400V

    产品特点和优势


    1. 微功耗运行:能够在宽泛的电压范围内运行,并保持较低的工作电流。
    2. 双向磁敏感性:无需区分南北极即可触发开关状态的变化,大大简化了设计。
    3. 温度稳定性好:提供出色的温度稳定性能,适合在各种温度条件下使用。
    4. 多种封装选择:提供了 TO92S (TYPE B)、SC59 和 DFN-2X2-3 三种封装,满足不同应用场景的需求。
    5. 符合环保要求:无铅、完全符合 RoHS 标准,是一款绿色电子产品。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑/PDA 盖子开关
    - 手持无线设备唤醒开关
    - 低占空比应用中的磁开关
    使用建议:
    - 在设计中考虑磁感应阈值的差异,特别是对于不同封装类型的传感器。
    - 注意功耗管理,合理配置系统工作模式以减少不必要的功耗。
    - 考虑传感器放置位置对磁场感应的影响,避免遮挡和干扰。

    兼容性和支持


    AH9247 具有广泛的兼容性,可以方便地集成到多种设备中。Diodes Incorporated 提供详尽的技术文档和支持服务,以帮助用户进行产品设计和集成。

    常见问题与解决方案


    1. 问题:设备在低温环境下不工作。
    - 解决方案:检查电源电压是否在正常范围内,确保传感器工作在规定的温度范围内。

    2. 问题:输出信号不稳定。
    - 解决方案:确认磁场强度是否足够,可能需要增加磁体的强度或调整传感器的位置。
    3. 问题:功耗过高。
    - 解决方案:检查系统配置是否正确,特别是在睡眠模式下是否正确进入低功耗状态。

    总结和推荐


    AH9247 是一款高性能的霍尔效应开关,具有微功耗、双向磁敏感和良好的温度稳定性等特点。它特别适用于便携式设备和低功耗应用,其多样化的封装形式和优良的兼容性使得该产品在市场中具有很强的竞争力。因此,强烈推荐使用 AH9247 进行相关设备的设计与开发。

AH9247Z3-G1参数

参数
输出类型 数字
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
4.1mm(Max)
1.62mm(Max)
3.1mm(Max)
通用封装 TO-92S
安装方式 通孔安装
零件状态 在售
包装方式 散装

AH9247Z3-G1厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AH9247Z3-G1数据手册

厂牌 PDF简要描述 下载
DIODES 固态继电器 DIODES AH9247Z3-G1 AH9247Z3-G1数据手册

AH9247Z3-G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
