MAX6035BAUR25+

产品分类:
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-MAX6035BAUR25+
供应商: 期货订购
标准整包数: 200

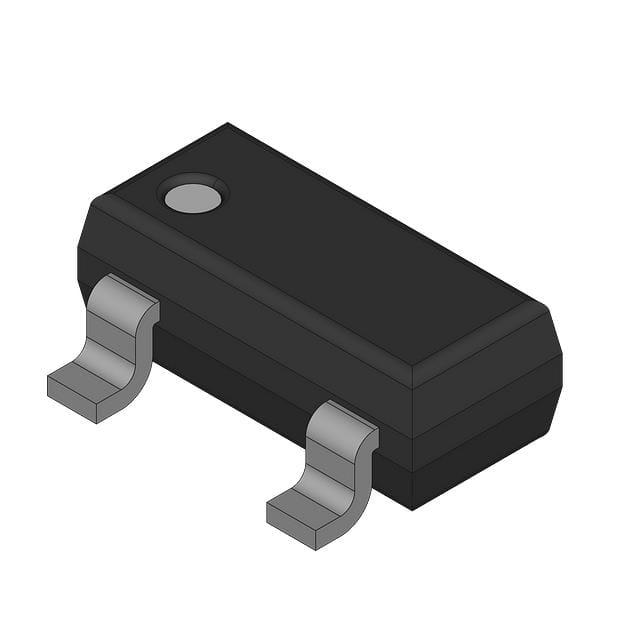

ANALOG DEVICES  MAX6035BAUR25+

MAX6035BAUR25+概述


    产品简介


    MAX6035高电压精密微功耗电压参考
    MAX6035是一款高电压、精密微功耗的电压参考芯片,属于三端设备。它提供2.5V、3.0V和5.0V三种输出电压选项,适用于需要高精度和低功耗的应用场合。相比行业标准设备(如REF02和REF43),MAX6035在功率消耗上显著降低,分别为REF02的1/14和REF43的1/5,同时采用了更小的封装形式(从8针SO封装缩减为3针SOT23)。这种设计使其成为许多高性能系统的理想选择。

    技术参数


    以下是MAX6035的主要技术规格:
    | 参数 | 值 |

    | 输出电压 | 2.5V、3.0V、5.0V |
    | 温度系数(最大值) | 25ppm/°C |
    | 初始精度(最大值) | ±0.2% |
    | 静态电流(最大值) | 95µA |
    | 源电流 | 10mA |
    | 吸电流 | 2mA |
    | 稳定负载电容 | 直至5µF |

    产品特点和优势


    MAX6035具有多个独特的功能和优势:
    - 低功耗:相较于传统参考设备,MAX6035提供了更低的静态电流消耗,这对于电池供电设备尤其重要。
    - 小尺寸封装:采用SOT23-3封装,适合空间受限的设计。
    - 高精度:通过激光修整技术和薄膜电阻,保证了出色的初始准确性和温度稳定性。
    - 无外部电阻需求:内部补偿机制避免了对外部元件的需求,简化了电路设计。
    - 宽工作范围:能够在-40°C到+125°C的极端环境下稳定运行。

    应用案例和使用建议


    MAX6035广泛应用于工业控制回路、锂离子电池充电器、12位ADC/DAC转换器、数字万用表以及便携式数据采集系统等领域。例如,在电池供电的应用中,由于其超低功耗特性,可以有效延长设备的使用寿命。此外,在某些高精度测量任务中,MAX6035凭借其出色的温度稳定性和初始精度表现优异。
    对于设计师而言,建议优先考虑MAX6035的紧凑型封装及其无需外部电阻的特点来简化设计流程。同时,合理规划电源管理和热管理措施也是确保产品长期可靠性的关键。

    兼容性和支持


    MAX6035可直接替换市场上流行的REF02和REF43型号,并且支持多种电压等级输出。Maxim Integrated提供了详尽的技术文档和支持服务,包括但不限于样品申请、技术支持热线及在线资源中心,以帮助用户快速上手并解决开发过程中遇到的问题。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解答:
    1. 问:如何确定MAX6035是否适合我的项目?
    - 答:首先确认您的项目是否需要一个具有高精度、低功耗特性的电压参考源。如果满足这些条件,则MAX6035是一个很好的候选方案。
    2. 问:MAX6035能够承受的最大环境温度是多少?
    - 答:MAX6035的工作温度范围为-40°C至+125°C,这意味着它可以在相当恶劣的环境中正常工作。
    3. 问:需要额外添加什么组件才能正确使用MAX6035?
    - 答:通常情况下,MAX6035不需要任何外部电阻即可正常运作,但如果您希望增加输出稳定性,可以选择添加一个小容量电容器。

    总结和推荐


    综上所述,MAX6035作为一款高电压、精密微功耗电压参考芯片,在众多应用场景中展现了卓越的表现。它不仅具备出色的性能指标,还拥有良好的兼容性及全面的技术支持体系。因此,强烈推荐给那些寻求高效能、易集成且经济实惠解决方案的设计者们。无论是在工业自动化还是消费电子产品领域,MAX6035都将是您值得信赖的选择之一。

MAX6035BAUR25+参数

参数
零件状态 在售
包装方式 散装

MAX6035BAUR25+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX6035BAUR25+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ANALOG DEVICES MAX6035BAUR25+ MAX6035BAUR25+数据手册
