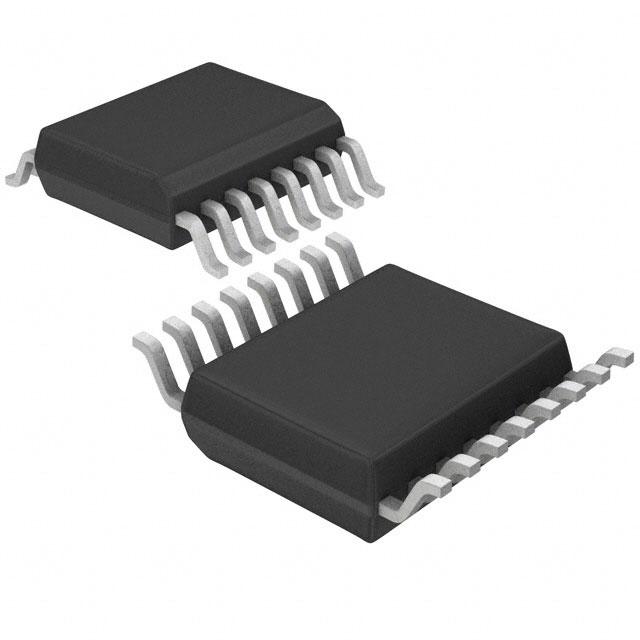

LTC6943CGN#PBF

产品分类:
厂牌: ANALOG DEVICES
产品描述: Switch Capacitor 16-Pin SSOP N Tube
供应商型号: LTC6943CGN#PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES  LTC6943CGN#PBF

LTC6943CGN#PBF概述


    产品简介


    LTC6943是一款单片式、电荷平衡型的双开关电容仪表构建块(Instrumentation Building Block),适用于高精度模拟信号处理。该器件集成了精密开关和电容电路,具备超低功耗、卓越的抗干扰能力以及宽广的工作电压范围。LTC6943可用于多种高性能应用,例如电压反相器、倍频器、分频器、电流源以及精密仪表放大器等。其小巧的SSOP-16封装使其非常适合空间受限的设计需求。

    技术参数


    以下是LTC6943的关键技术规格和性能参数:
    - 功耗:供电电流最大为60μA,具有极低功耗。
    - 鲁棒性:具备高抗闩锁能力(Latch-Up Proof)。
    - 输入共模抑制比(CMRR):高达120dB(直流至400Hz),支持高精度差分信号处理。
    - 电荷平衡:采用精确的电荷平衡切换技术。
    - 工作电压范围:支持5V至18V供电电压。
    - 时钟频率:内部时钟频率可达5MHz;外部可驱动CMOS时钟。
    - 封装:小型化的SSOP-16封装,尺寸紧凑。

    产品特点和优势


    LTC6943的独特功能使其在多个领域表现出色:
    - 低功耗设计:典型供电电流仅为60μA,特别适合电池供电设备。
    - 高精度信号处理:得益于其内置的电荷平衡开关和高共模抑制比,LTC6943在处理微弱信号时表现优异。
    - 多功能性:可实现电压反相、倍频、分频等基本功能,同时支持复杂的电流源和精密信号调理。
    - 温度适应性强:工作温度范围为-40°C至125°C,适合恶劣环境下的应用。

    应用案例和使用建议


    应用案例
    1. 电压转换:LTC6943可以用于构建电压反相器、倍频器和分频器,广泛应用于电源管理和通信系统中。
    2. 信号放大:作为精密仪表放大器的核心部件,适用于需要高精度测量的工业自动化设备。
    3. 频率控制增益放大器:通过外部时钟控制,能够灵活调整增益并实现动态信号放大。
    使用建议
    - 在使用LTC6943进行高频信号处理时,建议选用高质量的聚丙烯或聚酯薄膜电容器以减少寄生效应。
    - 配置适当的屏蔽层以提升共模抑制比(CMRR),尤其是在高频应用中尤为重要。

    兼容性和支持


    LTC6943与线性科技公司的其他产品系列如LTC1043具有良好的功能兼容性。制造商提供了详尽的技术文档和支持服务,包括在线论坛、电话技术支持以及快速原型开发工具包,帮助用户加速产品设计周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后输出异常 | 检查供电电压是否稳定,确保符合规格要求;重新配置接线。 |
    | 输入信号被过度衰减 | 调整外部采样电容值以匹配设计需求。 |
    | 输出噪声较大 | 确认接地良好,并检查是否有外部干扰源存在。 |

    总结和推荐


    综上所述,LTC6943凭借其低功耗、高精度和多功能特性,在各类模拟信号处理场景中展现出了显著的优势。无论是便携式医疗设备还是工业控制系统,这款芯片都是一款值得信赖的选择。对于追求高性能、紧凑设计且注重能源效率的应用项目,强烈推荐使用LTC6943。

LTC6943CGN#PBF参数

参数
长*宽*高 1.75mm(高度)
通用封装 SSOP-16
安装方式 DIN导轨安装,贴片安装
应用等级 仪表级
零件状态 在售
包装方式 管装

LTC6943CGN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
