3RA21100HE151AP0

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3RA21100HE151AP0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3RA21100HE151AP0

3RA21100HE151AP0概述

    # Siemens 3RA2110-0HE15-1AP0 技术手册解析

    产品简介

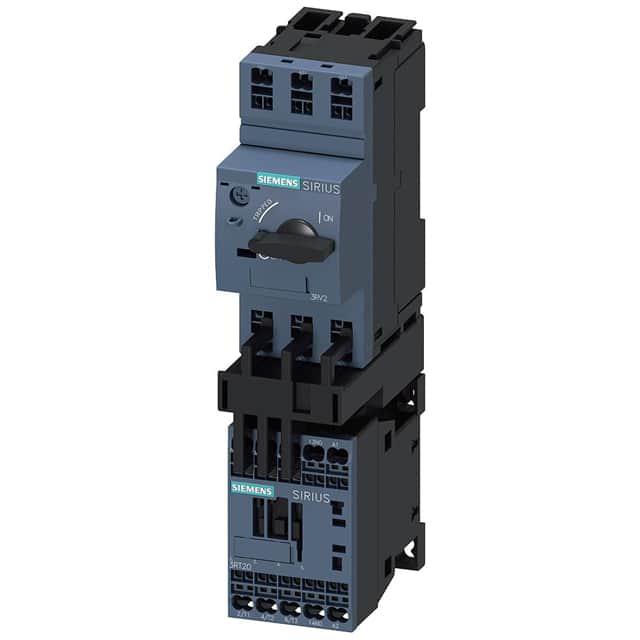

    Siemens 的 3RA2110-0HE15-1AP0 是一款高性能的直连式启动器(Direct-on-line Starter),专为工业自动化应用设计。它属于 SIRIUS 系列产品,集成了接触器、断路器和连接模块,提供完整的负载馈线保护功能。该产品适用于额定电压为 400V AC 的应用场景,特别适合需要直接在线启动电机的场合,广泛应用于工业控制、机械制造、能源管理等领域。
    主要功能
    - 直接在线启动电机
    - 融合接触器、断路器和连接模块功能
    - 提供过载保护和短路保护
    - 支持热磁式过载释放
    应用领域
    - 工业自动化生产线
    - 机械设备启动控制
    - 电机保护与监控系统
    - 高可靠性应用场景

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数类别 | 具体数值 |

    | 尺寸规格 | S00 |
    | 绝缘电压 | 690 V |
    | 冲击电压等级 | 6 kV |
    | 抗震能力 | 6g / 11ms |
    | 机械寿命 | ≥30,000,000 次开关操作 |
    | 防护等级 | Ex II (2) GD |
    | 环境温度 | -20°C 至 +60°C |
    | 湿度范围 | 10% 至 95% |
    | 主电路额定电流 | 0.55 至 0.8 A |
    | 额定电压 | 690 V |
    | 频率范围 | 50 至 60 Hz |
    | 控制电压 | AC 230 V |
    | 触点保护 | 指尖安全设计 |

    产品特点和优势


    1. 多功能集成:集成了接触器、断路器和连接模块,简化了安装过程,节省空间。
    2. 高可靠性:机械寿命高达 30,000,000 次,适应恶劣工况。
    3. 安全认证:符合 ATEX 指令 2014/34/EU 和其他国际标准,适用于危险区域。
    4. 灵活配置:支持多种电压输入,满足不同应用场景需求。
    5. 兼容性强:支持与其他 SIRIUS 系列产品无缝集成。

    应用案例和使用建议


    应用场景
    - 控制中小型三相交流电机(额定电流 0.6 A)。
    - 在工业自动化生产线中作为直接启动器使用。
    - 在恶劣环境中稳定运行,例如工厂车间或矿山作业。
    使用建议
    1. 环境条件:确保安装环境的温度和湿度符合规定范围,避免因高温导致的设备过热。
    2. 安装规范:按照说明书要求进行垂直安装,并保证足够的前后、上下间距以确保散热和安全性。
    3. 定期检查:定期检查接触器触点状态,避免因电弧烧蚀影响性能。

    兼容性和支持


    兼容性
    - 支持与其他 SIRIUS 系列产品(如 3RT20、3RV20)无缝协作。
    - 适用于标准的 35 mm 安装导轨。
    厂商支持
    - 提供详尽的技术文档和用户手册。
    - 提供在线支持服务,包括安装指南、常见问题解答及售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动器无法正常启动 | 检查控制电压是否正常,确认接线无误。 |
    | 过载保护频繁触发 | 检查电机负载是否超限,调整电流设置。 |
    | 触点出现烧蚀迹象 | 清洁触点或更换磨损部件。 |

    总结和推荐


    综合评估
    Siemens 3RA2110-0HE15-1AP0 是一款设计精良、功能强大的直连式启动器,凭借其高可靠性和多功能集成优势,在工业自动化领域表现出色。尤其适合对设备稳定性要求较高的场景。
    推荐使用
    强烈推荐在工业自动化项目中使用此产品,特别是在需要高性能、高可靠性的电机控制和保护方案时。同时,其完善的售后服务和支持体系进一步提升了用户的使用体验。
    通过以上分析可以看出,3RA2110-0HE15-1AP0 是一款值得信赖的工业电子元器件产品,能够为用户提供卓越的性能和可靠的保障。

3RA21100HE151AP0参数

参数
零件状态 在售
包装方式 盒装

3RA21100HE151AP0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RA21100HE151AP0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3RA21100HE151AP0 3RA21100HE151AP0数据手册

3RA21100HE151AP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
