3RA21100CH151BB4

产品分类:
厂牌: SIEMENS/西门子
产品描述: Load Feeder Fuseless Direct-On-Line Starting
供应商型号: 982-3RA21100CH151BB4
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3RA21100CH151BB4

3RA21100CH151BB4概述


    产品简介

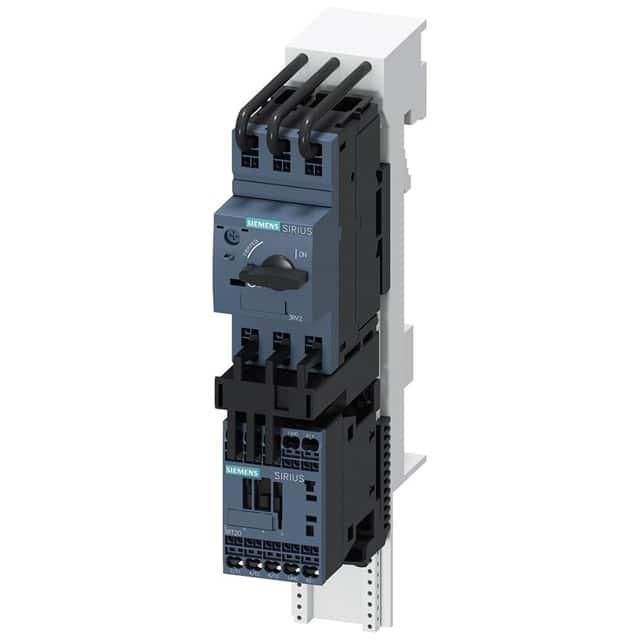

    3RA2110-0CH15-1BB4 直接在线起动器

    3RA2110-0CH15-1BB4 是一款由西门子生产的直接在线起动器,适用于交流电机(400 V AC)。 它主要应用于需要安全、可靠启动的工业环境中。产品型号为3RA2110,设计用于安装在60 mm宽的汇流排系统上。本产品包含了断路器、接触器及辅助开关等组件,是工业自动化控制中不可或缺的关键部件。


    技术参数




    - 基本参数
    - 电流范围:0.18 至 0.25 A
    - 额定电压:690 V AC
    - 额定频率:50至60 Hz
    - 操作温度范围:运行时-20至+60°C,储存和运输时-50至+80°C
    - 防护等级:符合ATEX指令2014/34/EU的Ex II (2) GD
    - 工作湿度:10%至95%

    - 电气特性
    - 极数:三极
    - 起动方式:直接在线起动
    - 短路保护:符合IEC 60947-4-1标准,短路电流值150 kA
    - 操作功率:AC-3下400 V额定值60 W
    - 控制电源:DC 24 V,保持线圈功率4 W
    - 绝缘电压:690 V AC
    - 冲击试验:符合IEC 60068-2-27标准,6g / 11 ms
    - 安装方式:垂直安装,尺寸:高260 mm x 宽45 mm x 深155 mm


    产品特点和优势




    3RA2110-0CH15-1BB4 具有多项显著特点,使其在市场上具有竞争优势。
    - 高可靠性:产品具备出色的机械寿命,可承受高达3000万次操作循环。
    - 宽温度适应范围:可在极端环境条件下稳定运行,适用于-20至+60°C的操作温度范围。
    - 快速反应的过载保护:响应迅速的热式过载释放器确保电机的长时间稳定运行。
    - 防爆认证:符合ATEX指令2014/34/EU,通过了Ex II (2) GD认证,适合在易燃易爆环境中使用。
    - 集成度高:集成了断路器、接触器及辅助开关,简化了安装过程,降低了故障率。


    应用案例和使用建议




    在实际应用中,3RA2110-0CH15-1BB4 广泛应用于矿山、化工、石油天然气等行业。
    - 案例分析:在某煤矿井下的通风机控制系统中,使用3RA2110-0CH15-1BB4进行电机的直接在线起动,保证了系统的安全稳定运行。
    - 使用建议:考虑到产品的宽温范围和防爆认证,建议在类似应用中特别注意散热管理,以确保最佳性能。


    兼容性和支持




    - 兼容性:3RA2110-0CH15-1BB4 设计适用于60 mm汇流排系统,便于集成到现有的自动化控制系统中。
    - 技术支持:制造商提供了详尽的技术文档和在线支持服务,包括安装指南、使用手册及常见问题解答。


    常见问题与解决方案




    - 问题:控制电压无法正常激活?
    - 解决方案:检查控制电路接线是否正确,确认控制电压是否达到要求的24 V DC。
    - 问题:设备出现过热现象?
    - 解决方案:确认散热系统工作正常,确保设备周围有足够的通风空间。
    - 问题:运行过程中跳闸频繁?
    - 解决方案:检查主回路负载是否过大,或者过载保护设置是否合理。


    总结和推荐




    综上所述,3RA2110-0CH15-1BB4 直接在线起动器凭借其卓越的安全性、可靠性和广泛的应用范围,在同类产品中脱颖而出。 针对特定行业需求,尤其是要求高防护等级的应用场合,它是一个值得信赖的选择。如果您需要在恶劣环境下实现高效的电机控制,3RA2110-0CH15-1BB4 将是一个理想的选择。

3RA21100CH151BB4参数

参数
零件状态 在售
包装方式 盒装
