MAX7491CEE+

产品分类:
厂牌: ANALOG DEVICES

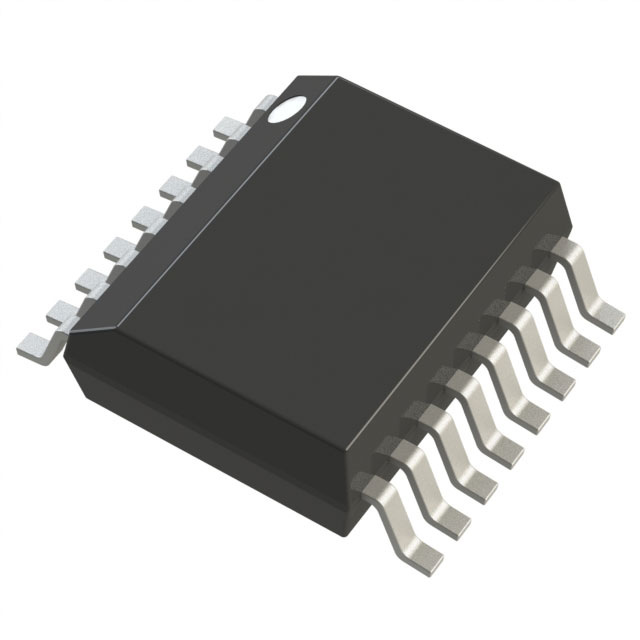

产品描述: Active Filter Dual SW-CAP UNIV 4th Order 40kHz 16-Pin QSOP Tube
供应商型号: MAX7491CEE+
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES  MAX7491CEE+

MAX7491CEE+概述

    MAX7490/MAX7491 Dual Universal Switched-Capacitor Filters

    1. 产品简介


    MAX7490/MAX7491是Maxim Integrated生产的两款低功耗、低压、宽动态范围、轨到轨、二阶开关电容构建模块。每个滤波器部分与两个至四个外部电阻配合,可生成所有标准的二阶功能:带通、低通、高通及陷波(带阻)。这三者可以同时使用。通过级联两个二阶滤波段,可以形成四阶滤波器,甚至可以通过级联多个MAX7490/MAX7491来创建更高阶的滤波器。

    2. 技术参数


    - 供电电压:MAX7490需要单+5V供电;MAX7491需要单+3V供电。
    - 时钟频率:内部时钟或外部时钟,最高可达4MHz。
    - 中心频率范围:0.001到40kHz。
    - 滤波器精度:时钟到中心频率误差±0.2%,Q值误差±0.2%。
    - 输入输出:具有轨到轨输入和输出操作。
    - 关断模式:低功耗关断,<1μA供给电流。
    - 封装:16针QSOP封装。

    3. 产品特点和优势


    - 集成度高:集成了双二阶滤波器,可在单一16针QSOP封装中实现多种滤波功能。
    - 灵活性强:可通过改变外部电阻实现不同类型的滤波器。
    - 高精度:时钟到中心频率误差和Q值误差均控制在较低范围内,适合精密滤波应用。
    - 易于扩展:支持级联以创建多极滤波器。

    4. 应用案例和使用建议


    - 可调谐活动滤波器:适用于信号处理中的可调谐滤波需求。
    - 多极滤波器:通过级联形成多极滤波器,满足复杂滤波要求。
    - 模拟数字转换器的抗混叠滤波器:确保信号在数字化前不会出现混叠现象。
    - 数模转换后的滤波器:用于去除DAC输出中的噪声和抖动。
    - 相位锁定环路(PLL):PLL设计中的关键组件,有助于稳定系统。
    使用建议:
    - 确保时钟信号的稳定性,避免干扰。
    - 使用外部电阻时,尽量选择合适的电阻值以获得所需的滤波效果。
    - 在实际应用中,根据具体的需求选择适合的供电电压。

    5. 兼容性和支持


    - 兼容性:与大多数单+5V或+3V的电源系统兼容。
    - 支持服务:Maxim提供详尽的技术支持文档和客户服务,包括详细的安装指南和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:滤波器无法正常工作。
    - 解决方案:检查供电电压和时钟信号是否正确连接,并确保时钟信号的稳定性。
    - 问题2:滤波效果不理想。
    - 解决方案:调整外部电阻值或更换更高精度的电阻。

    7. 总结和推荐


    MAX7490/MAX7491是一款高精度、多功能的二阶开关电容滤波器,适用于各种精密滤波应用。其高性能、高集成度以及易用性使其在市场上具备很强的竞争力。对于需要高性能滤波器的应用,推荐使用MAX7490/MAX7491。

MAX7491CEE+参数

参数
包装方式 管装

MAX7491CEE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
