74275812S

产品分类:
厂牌: WURTH
产品描述:
供应商型号: DV-30181795
供应商: 海外现货
标准整包数: 1

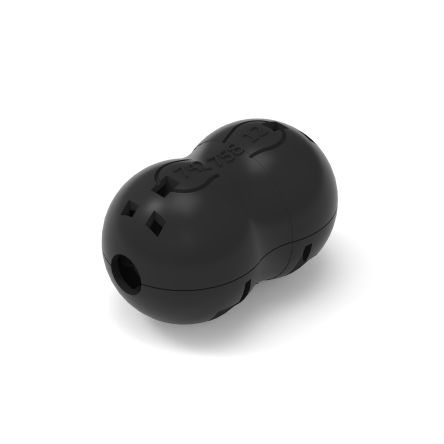

WURTH  74275812S

74275812S概述


    产品简介

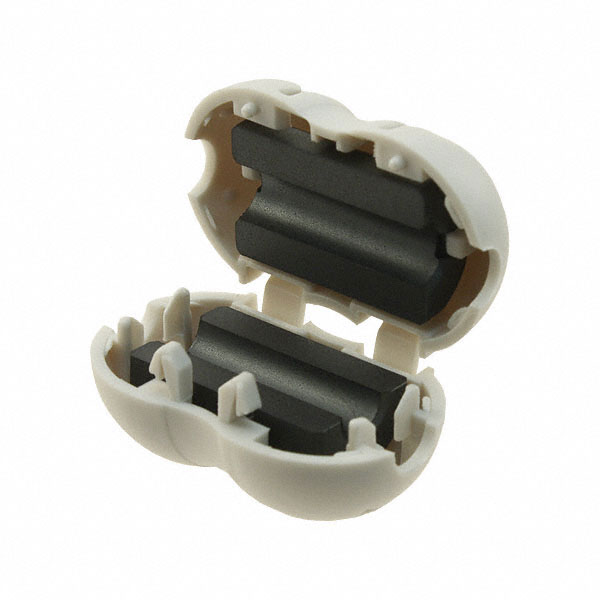

    WE-STAR-BUENO Snap Ferrite
    WE-STAR-BUENO Snap Ferrite是一款专为一般电子设备设计的磁珠,采用光学闭合控制机制。该产品主要用于电磁干扰(EMI)滤波,广泛应用于消费电子产品、工业设备和通信系统等领域。

    技术参数


    - 外形尺寸:30.3 ± 1.0 mm x 19.0 ± 1.0 mm x 18.4 ± 1.0 mm
    - 适用电缆直径:2.5 mm 至 5.0 mm
    - 安全钥匙:用于解锁74271型号
    - 初始磁导率:µi 620 typ.
    - 居里温度:TC 150 °C typ.
    - 额定阻抗:
    - 25 MHz时:125 Ω ± 25%
    - 100 MHz时:200 Ω ± 25%
    - RoHS合规:符合2011/65/EU和2015/863标准
    - REACH合规:符合(EU) 1907/2006
    - 无卤素:符合JEDEC JS709B和IEC 61249-2-21标准
    - 储存条件:原始包装<40°C,<75%RH;单独包装15°C至35°C,45%至65%RH
    - 测试条件:+20°C,33%RH(未另行指定)

    产品特点和优势


    - 光学闭合控制机制:提供方便快捷的安装方式,减少操作难度。
    - 高阻抗特性:能够在25 MHz和100 MHz下提供稳定的阻抗特性,适用于广泛的频率范围。
    - 宽适用范围:能够适应不同直径的电缆,适用于多种应用场景。
    - 符合国际标准:通过RoHS、REACH及无卤素认证,确保产品的环保和安全性。
    - 耐高温:能够在-25°C到+105°C的温度范围内稳定工作,适合各种恶劣环境。

    应用案例和使用建议


    - 应用案例:广泛应用于消费电子产品、工业设备、通信系统和计算机网络等场景。例如,在某些通信模块中,它被用于滤除高频噪声,提高信号质量。
    - 使用建议:
    - 确保电缆直径在2.5 mm至5.0 mm范围内,以保证最佳性能。
    - 在装配过程中,需保持温度在15°C至35°C之间,避免过热对产品造成损伤。
    - 安装前应将零件存储在一个小时内以确保温度稳定性。


    兼容性和支持


    - 兼容性:适用于多种电子设备,特别是需要EMI滤波的应用。
    - 支持服务:由Würth Elektronik eiSos GmbH & Co. KG提供,客户可以通过电话、邮件或官方网站获取详细的技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何正确存储产品?
    - A: 产品应在原始包装中存放,或者存放在湿度和温度控制的环境中。超过12个月的存储时间不建议,否则可能会影响产品的机械性能。如果暴露于非适宜条件下,可以参照内部标准WE-Standard 1581进行重新处理。
    - Q: 产品是否适用于高可靠性应用?
    - A: 除非特别约定,本产品不适合在要求更高安全性和可靠性的应用中使用。在这些应用中,建议执行充分的可靠性评估检查。
    - Q: 产品如何清洗?
    - A: 清洗剂可能会影响产品的长期功能,因此在清洗过程中需谨慎选择清洗剂。

    总结和推荐


    WE-STAR-BUENO Snap Ferrite以其光学闭合控制机制、高阻抗特性和宽适用范围在市场中具有显著的竞争优势。对于需要高效EMI滤波的应用场景,它是理想的选择。同时,其符合国际标准和严格的存储条件也为其在各种环境下的稳定运行提供了保障。建议在选择合适的电子设备时考虑该产品,以确保其性能和可靠性。

74275812S参数

参数
安装方式 自由悬挂
包装方式 托盘

74275812S厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74275812S数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 74275812S 74275812S数据手册

74275812S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 6.7314 ¥ 57.4186
10+ $ 5.7094 ¥ 48.7014
25+ $ 4.5373 ¥ 38.7031
100+ $ 3.7559 ¥ 32.0376
库存: 18
起订量: 4 增量: 1
交货地:
最小起订量为:3
合计: ¥ 172.25
直接购买
加入购物车
