7427231

产品分类:
厂牌: WURTH
产品描述:
供应商型号: 732-7427231-ND
供应商: Digi-Key
标准整包数: 1
WURTH  7427231

7427231概述


    产品简介

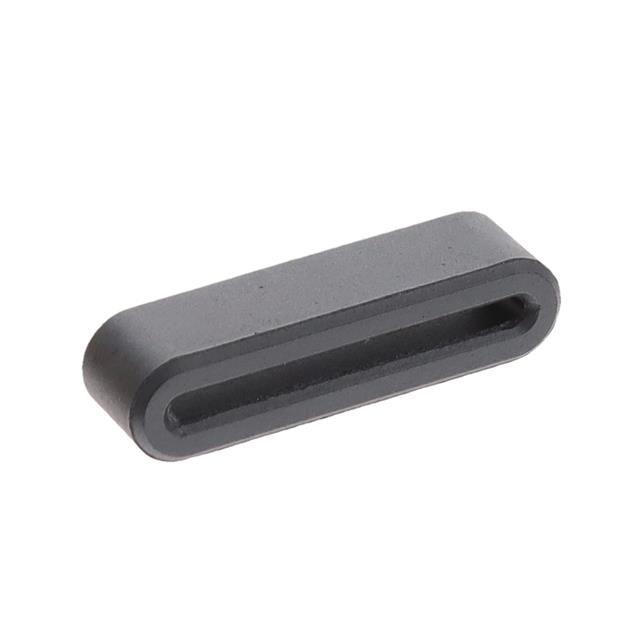

    WE-FLAT 平面磁芯 是一款专为一般电子设备设计和开发的电子元器件。它主要用于提高电磁兼容性和抑制电磁干扰,适用于通信设备、工业控制装置、计算机周边设备等广泛的电子产品。此产品不适用于高安全标准和高可靠性要求的场合,除非已签订专门协议。

    技术参数


    - 物理尺寸
    - 长度:27.0 ±0.5 mm
    - 宽度:22.0 mm
    - 高度:1.3 mm(允差 ±0.4/-0.1 mm)
    - 适用电缆直径:最大 16 极,间距 1.27 mm

    - 电气特性
    - 阻抗(1 转)@ 25 MHz:20 Ω ±25%
    - 阻抗(1 转)@ 100 MHz:50 Ω ±25%

    - 认证信息
    - 符合 RoHS 标准(2011/65/EU 和 2015/863)
    - 符合 REACH 标准((EC)1907/2006)
    - 无卤素材料(JEDEC JS709B 和 IEC 61249-2-21)
    - 环境条件
    - 工作温度范围:-25°C 至 +125°C
    - 存储条件:温度低于 40°C,湿度低于 75% RH

    产品特点和优势


    WE-FLAT 平面磁芯具有多种独特的功能和优势,使其在应用中具备很高的市场竞争力:
    - 高阻抗特性:在 25 MHz 和 100 MHz 下提供稳定的阻抗,确保良好的电磁兼容性和信号完整性。
    - 广泛的应用范围:适用于多种电子设备,特别是需要增强电磁干扰抑制的场合。
    - 优良的材料品质:采用符合国际环保标准的无卤素材料,保证了长期稳定性和环境友好性。

    应用案例和使用建议


    应用案例:此平面磁芯常用于通信设备中的线缆滤波,以减少高频噪声对信号传输的影响。此外,它也适用于工业控制装置和计算机周边设备中的电磁干扰抑制。
    使用建议:为了最大化其效能,应确保磁芯的工作温度不超过规定范围,并且避免长时间暴露在阳光下。同时,应注意选用合适的线缆直径和数量,以确保最佳的阻抗匹配。

    兼容性和支持


    - 兼容性:本产品可与其他电子元器件和设备兼容使用,但需注意选择适当的连接方式和安装方法。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和服务,包括定制化需求和技术咨询。用户可以通过电话或电子邮件联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题 1:使用过程中发现温度过高
    - 解决方案:检查安装位置是否合理,确保散热良好;检查是否有过多的电磁干扰源。

    - 问题 2:无法达到预期的阻抗值
    - 解决方案:重新测量线缆长度和直径,确保符合规定的规格;确认连接方式是否正确。

    总结和推荐


    综上所述,WE-FLAT 平面磁芯以其出色的阻抗特性和广泛应用范围,在电磁兼容性和信号完整性方面表现出色。然而,由于其并不适用于极端高安全要求的应用场合,用户在选择时需根据具体应用进行综合考量。总体而言,WE-FLAT 平面磁芯是一款可靠且高效的电磁兼容解决方案,推荐在普通电子设备中使用。

7427231参数

参数
电路技术 -
电阻 -
滤波器阶数 -
额定电压-DC -
通道数 -
额定电流 -
ESD保护 -
中心频率 -
电容值 -
电感值 -
截止频率 -
安装方式 自由悬挂
包装方式 托盘

7427231厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7427231数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 7427231 7427231数据手册

7427231封装设计

查看详情并下载
Symbol
Footprint
3D Model
