74275813S

产品分类:
厂牌: WURTH
产品描述:
供应商型号: 4065754
供应商: 海外现货
标准整包数: 1
WURTH  74275813S

74275813S概述

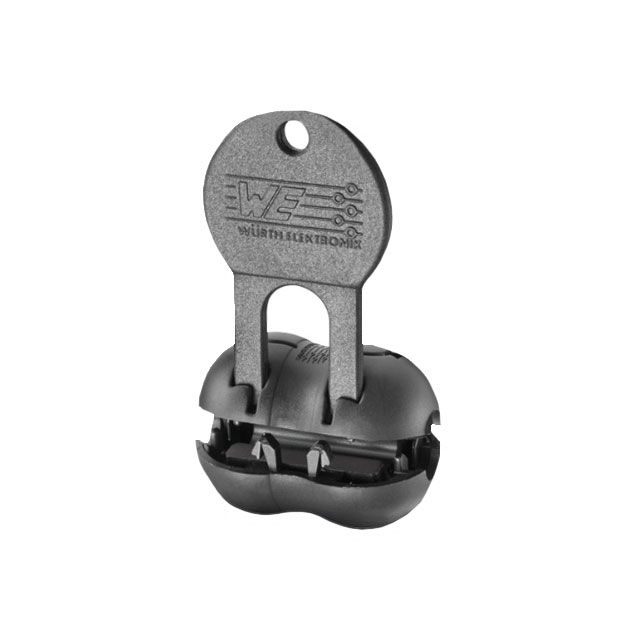

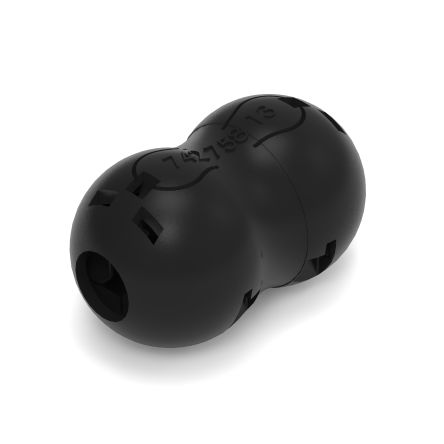

    WE-STAR-BUENO Snap Ferrite with Optical Closing Control Mechanism

    1. 产品简介


    产品类型: WE-STAR-BUENO Snap Ferrite
    主要功能: 提供电磁干扰(EMI)抑制,适用于电缆和电线的屏蔽。
    应用领域: 广泛应用于各类电子设备,如消费电子产品、工业自动化、通信设备等。

    2. 技术参数


    | 参数名称 | 规格 | 单位 | 允许偏差 |
    ||
    | 尺寸(mm) | 24.0 ±1.0 / 23.4 ±1.0 / 39.2 ±1.0 | mm
    | 适用电缆直径 | 4.5 ~ 8.5 | mm
    | 温度范围(存储条件) | < 40 °C;< 75% RH | °C | % |
    | 储存条件(单个零件) | 15 °C 至 +35 °C;45% 至 65% RH | °C | % |
    | 认证 | RoHS,REACH,无卤素 | - | - |
    | 阻抗(25 MHz) | 120 Ω | Ω | ±25% |
    | 阻抗(100 MHz) | 200 Ω | Ω | ±25% |

    3. 产品特点和优势


    - 光学闭合控制机制: 提供更安全和方便的操作。
    - 阻抗特性优良: 在25 MHz 和 100 MHz 下表现出色,适合多种频率下的 EMI 抑制需求。
    - 严格的认证标准: 符合 RoHS、REACH 等多项国际标准,确保环保合规。
    - 适应广泛温度范围: 可在 -25°C 至 +105°C 的宽广温度范围内工作,适用于多种环境。

    4. 应用案例和使用建议


    应用案例: 在工业自动化控制系统中,用于降低电磁干扰,提高系统的稳定性。
    使用建议: 安装时应确保电缆直径符合要求(4.5 ~ 8.5 mm),并在适当的温度范围内操作(+15°C 至 +35°C)。此外,应避免长时间暴露在阳光下,以防材料老化。

    5. 兼容性和支持


    - 兼容性: 适用于标准的电子设备,但不适合用于高安全性要求的场合(除非签订特定协议)。
    - 厂商支持: 德国威特电子有限公司提供详细的安装指导和技术支持,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆直径超出范围 | 更换符合直径要求的电缆 |
    | 操作过程中温度过高 | 调整操作环境温度,确保在 +15°C 至 +35°C |
    | 存储时间超过 12 个月 | 在购买后 12 个月内使用 |
    | 暴露在阳光下导致材料老化 | 避免长时间暴露在阳光下 |

    7. 总结和推荐


    总结: WE-STAR-BUENO Snap Ferrite 是一款高性能的 EMI 抑制组件,具有优良的阻抗特性、良好的温度适应性和严格的认证标准。它在工业自动化等领域有着广泛的应用前景。
    推荐: 强烈推荐给需要有效 EMI 抑制解决方案的用户。该产品不仅在性能上表现出色,而且在环保和安全性方面也达到了高标准。

74275813S参数

参数
电阻 -
滤波器阶数 -
额定电压-DC -
中心频率 -
截止频率 -
电感值 -
电路技术 -
电容值 -
额定电流 -
ESD保护 -
通道数 -
安装方式 自由悬挂
包装方式 托盘

74275813S厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74275813S数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 74275813S 74275813S数据手册

74275813S封装设计

查看详情并下载
Symbol
Footprint
3D Model
