MAX9700DEBC+

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0

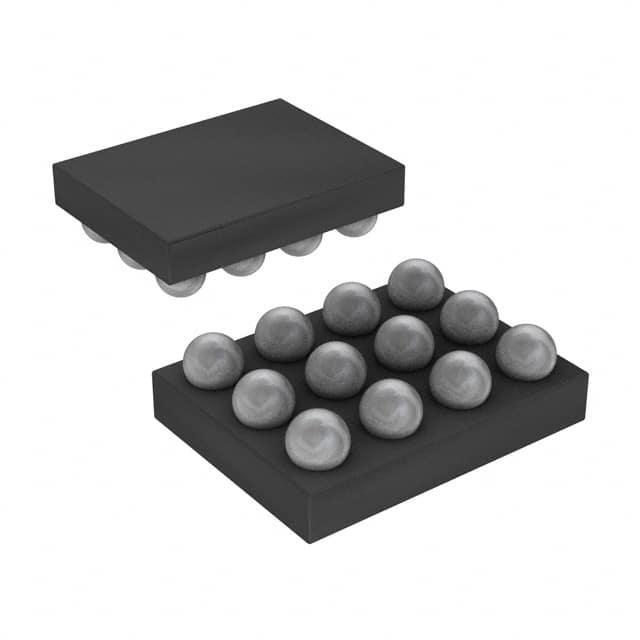

ANALOG DEVICES 多媒体放大器 MAX9700DEBC+

MAX9700DEBC+概述

    # MAX9700 1.2W低EMI无滤波类D音频功率放大器技术手册

    产品简介


    MAX9700是一款单声道类D音频功率放大器,结合了类AB放大器的卓越性能和类D放大器的高效率,特别适合空间受限且注重节能的应用场景。该芯片采用类D架构设计,在8欧姆负载下可提供高达1.2W的输出功率,同时具备超过90%的效率,有效延长电池续航时间。凭借低电磁干扰(EMI)调制方案,传统类D输出滤波器得以省去,简化了系统设计并降低了成本。
    主要应用场景包括手机、PDA、MP3播放器和便携式音频设备等领域。其低噪声、高效率和紧凑封装设计使其成为高要求音频设备的理想选择。

    技术参数


    以下是MAX9700的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出功率(THD+N=1%) | 450 1200 | mW |
    | 总谐波失真加噪声(THD+N) 0.01 % |
    | 效率(POUT=500mW) 94 % |
    | 电源电压范围 | 2.5 | 5.5 V |
    | 工作温度范围 | -40 +85 | °C |
    | 封装类型 | 10引脚 TDFN(3×3×0.8 mm³), 10引脚μMAX, 12凸点UCSP(1.5×2×0.6 mm³) |
    其他特性包括:内置点击和爆破音抑制功能、短路和过热保护机制、高PSRR(72dB @ 217Hz),以及多种增益设置选项。

    产品特点和优势


    MAX9700的独特之处在于其低EMI滤波方案和多样化的调制模式:
    - 固定频率模式(FFM):通过调节SYNC输入引脚实现1.1MHz或1.45MHz的工作频率。
    - 扩展频谱模式(SSM):显著改善辐射EMI,降低干扰强度。
    - 同步输入功能:可通过外部时钟同步多个MAX9700器件,进一步减少干扰。
    - 简易配置:通过内置增益设置,无需额外外部组件即可满足大多数需求。
    得益于其紧凑封装、高效能表现和灵活配置,MAX9700在消费电子和便携设备市场具有强大竞争力。

    应用案例和使用建议


    应用案例
    MAX9700广泛应用于手机、PDA、MP3播放器及便携音箱等移动音频设备。例如,在智能手机扬声器模块中,MAX9700可以作为主功放芯片,配合低阻抗扬声器使用。
    使用建议
    - 若需降低EMI影响,建议启用扩展频谱模式(SSM)。
    - 在复杂电路设计中,尽量利用SYNC输入进行多设备同步操作,以减少干扰。
    - 确保电源和地线之间采用恰当的去耦电容,以优化噪声性能。

    兼容性和支持


    MAX9700与其他标准音频接口和协议兼容良好,可通过调节增益设置来适配不同的音频源。此外,Maxim Integrated提供了详尽的技术文档和支持服务,帮助开发者快速部署和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音频信号失真严重 | 检查输入耦合电容是否正确连接 |
    | 设备无法正常启动 | 确认电源电压和接地是否稳定 |
    | 放大器发热严重 | 优化散热措施并检查保护电路 |

    总结和推荐


    综上所述,MAX9700以其高性能、低功耗和易用性成为现代音频设计的理想选择。无论是手机还是便携式音频设备,该芯片都能提供出色的音质和稳定性。推荐在需要高性能、低EMI特性的场景中优先选用MAX9700。
    最终评价:★★★★★(满分五星)

MAX9700DEBC+参数

参数
最小工作供电电压 -
THD + 噪声 -
输出类型 -
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
通用封装 12UCSP
零件状态 停产

MAX9700DEBC+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX9700DEBC+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES MAX9700DEBC+ MAX9700DEBC+数据手册

MAX9700DEBC+封装设计

查看详情并下载
Symbol
Footprint
3D Model
