AD1990ACPZRL7

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 2-Channel (Stereo) 4.5V 5*2 @ 4Ω 5.5V Class-D 贴片安装
供应商型号: CY-AD1990ACPZRL7
供应商:
标准整包数: 1

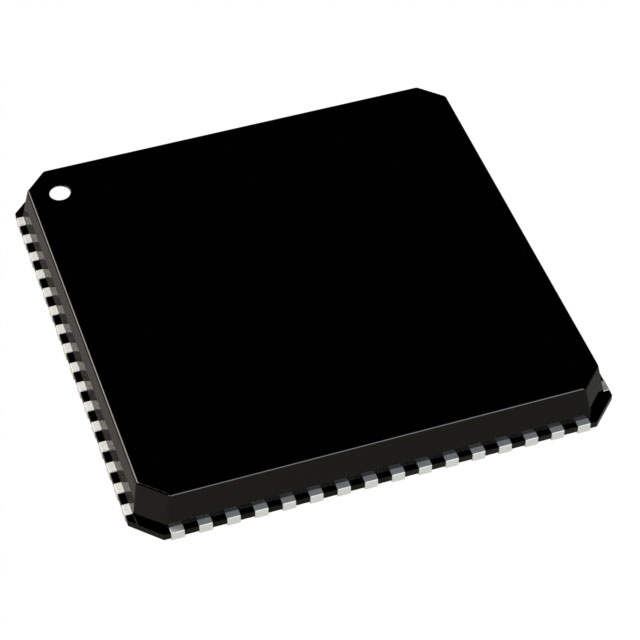

ANALOG DEVICES 多媒体放大器 AD1990ACPZRL7

AD1990ACPZRL7概述


    产品简介


    音频切换放大器 AD1990
    AD1990是一款高性能的立体声调制器和功率级集成的开关音频功率放大器。它采用Σ-Δ调制技术,将单端模拟输入信号转换为开关波形以直接驱动扬声器。其主要特点包括高保真音质和低功耗特性,广泛应用于高级电视、紧凑型多媒体系统和迷你组合音响等领域。

    技术参数


    - 主要技术规格:
    - 输出功率:每通道5W(4Ω负载下,THD+N<0.01%)
    - 动态范围:101dB(A加权)
    - 失真度(THD+N):≤0.002%
    - 电源电压:模拟供电(AVDD)5V,数字供电(DVDD)5V,功率级供电(PVDD)8V至12V
    - 工作温度范围:-40°C至+85°C
    - 电气特性:
    - 最大电流通过输出端:5A峰值
    - RDS(on)(每晶体管):<0.3Ω
    - 电源抑制比(PSRR):>65dB
    - 开关频率:12.288MHz

    产品特点和优势


    - 高效率与低失真: AD1990采用开关型放大器架构,结合Σ-Δ调制技术,实现高效率和低失真。
    - 全面保护机制: 具有过热保护、过流保护、开机消音等功能,确保长期稳定运行。
    - 易于集成: 集成的立体声调制器和功率级设计简化了电路布局,降低了系统成本。

    应用案例和使用建议


    应用案例
    - 高级电视: AD1990可以用于高级电视中,提供高质量的音频体验。
    - 多媒体系统: 在便携式多媒体播放器中,AD1990提供了足够的功率输出和优良的音质表现。
    使用建议
    - 系统散热设计: 由于AD1990具有过热保护机制,设计时需考虑良好的散热措施,以保证最佳工作状态。
    - 信号连接: 确保输入信号线和电源线布局合理,减少电磁干扰。

    兼容性和支持


    - 兼容性: AD1990兼容多种音频接口标准,能够与各类音频处理器无缝对接。
    - 支持与维护: Analog Devices提供了详尽的技术文档和支持服务,确保客户在使用过程中获得全面的技术支持。

    常见问题与解决方案


    - 问题1:如何正确配置PGA增益?
    - 解决方案: PGA增益可通过编程方式控制,具体设置可参考产品手册中的配置指南。

    - 问题2:如何处理过热保护问题?
    - 解决方案: 当温度超过阈值时,芯片会自动进入保护模式。可以通过改善散热设计来避免此类问题。

    总结和推荐


    AD1990凭借其高效的Σ-Δ调制技术和优秀的保护机制,适用于各种音频应用场合。其易于集成的特点大大减少了系统的复杂度,提升了整体性能。因此,强烈推荐使用AD1990作为音频系统的核心组件,以获得卓越的音质表现和可靠性。

AD1990ACPZRL7参数

参数
最小工作供电电压 4.5V
THD + 噪声 -
输出类型 2-Channel (Stereo)
放大器类型 Class-D
最大输出功率 5*2 @ 4Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
安装方式 贴片安装
零件状态 停产
包装方式 散装

AD1990ACPZRL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD1990ACPZRL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES AD1990ACPZRL7 AD1990ACPZRL7数据手册

AD1990ACPZRL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.49 ¥ 71.1057
库存: 2142
起订量: 15 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.1
直接购买
加入购物车
