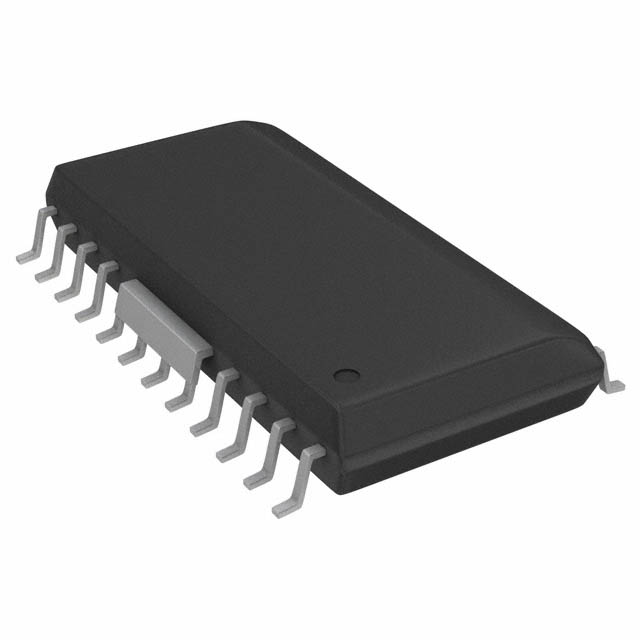

AD815ARBZ-24

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 66 dB Differential 10V 36V 120MHz Differential SOIC-24 贴片安装
供应商型号: CY-AD815ARBZ-24
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 多媒体放大器 AD815ARBZ-24

AD815ARBZ-24概述


    产品简介


    AD815高输出电流差分驱动器是一款高性能的双通道放大器,能够提供每通道至少500mA的最小输出电流。AD815被设计成一个差分驱动器,能够在±15V电源下输出40V的峰峰值信号。其低失真特性(–66dB@1MHz时)使其在工业温度范围内表现出色。该芯片主要用于高速通信、线性调整、视频分配等领域。

    技术参数


    - 动态性能
    - 小信号带宽(–3dB):100-120MHz
    - 差分摆率:800-900V/μs
    - 建立时间至0.1%:70ns
    - 噪声/谐波性能
    - 总谐波失真:–66dBc(1MHz,200Ω负载,40V峰峰值)
    - 输入电压噪声:1.85nV/√Hz(10kHz,增益+2)
    - 输入电流噪声:+1.8pA/√Hz(10kHz,增益+2)
    - 直流性能
    - 输入失调电压:5-15mV
    - 输入失调电压漂移:20μV/°C
    - 输出电流:最小400mA(10Ω负载)
    - 输入特性
    - 差分输入电阻:7MΩ(正输入),15Ω(负输入)
    - 输入共模电压范围:±15V
    - 输出特性
    - 单端电压摆幅:±11.7V(25Ω负载)
    - 差分电压摆幅:±24.5V(50Ω负载)

    产品特点和优势


    AD815的主要优势在于其高输出电流能力和低失真性能,这使其成为多种应用的理想选择。特别是在高速通信、视频分配和驱动变压器的应用中,其独特的配置和灵活的设计提供了优异的性能。此外,该芯片具有工业级温度范围(-40°C到+85°C),适用于严苛的工作环境。

    应用案例和使用建议


    应用案例
    - ADSL, HDSL, 和 VDSL线路接口驱动:AD815可以用于高速数字通信,提供高效的信号传输。
    - CRT显示器聚焦调整:由于其高电流驱动能力,AD815可以在图像质量控制方面发挥重要作用。
    - 视频分配放大器:在视频信号需要长距离传输的情况下,AD815可以确保信号的质量和完整性。
    使用建议
    - 在使用过程中,应注意适当的散热管理,避免过热导致的性能下降。
    - 选择合适的反馈和增益电阻,以获得最佳的增益平坦度和信号质量。

    兼容性和支持


    AD815支持±15V的供电电压范围,适用于多种不同的电源配置。厂商提供了详细的技术文档和模拟工具,以便于设计和测试。此外,还有工程师社区提供支持,帮助解决设计过程中遇到的问题。

    常见问题与解决方案


    - 问题1:过载保护触发频繁
    - 解决方案:检查电路中的负载是否超过最大允许值,合理设置保护阈值。
    - 问题2:信号失真
    - 解决方案:调整反馈电阻和增益电阻,优化信号路径,减少噪声影响。

    总结和推荐


    AD815是一款出色的高输出电流差分驱动器,具有优秀的动态性能和低失真特性。它适用于高速通信、视频分配和CRT显示器等多种应用领域。强烈推荐使用AD815,尤其是对信号质量要求高的应用项目。不过,在使用过程中需要注意适当的散热管理和正确的电路设计,以充分发挥其性能。

AD815ARBZ-24参数

参数
最大输出功率 -
-3db带宽 120MHz
音频-负载阻抗 -
最大工作供电电压 36V
最小工作供电电压 10V
THD + 噪声 66 dB
输出类型 Differential
放大器类型 Differential
15.6mm(Max)
7.6mm(Max)
2.65mm(Max)
通用封装 SOIC-24
安装方式 贴片安装
零件状态 停产
包装方式 管装

AD815ARBZ-24厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD815ARBZ-24数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES AD815ARBZ-24 AD815ARBZ-24数据手册

AD815ARBZ-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
