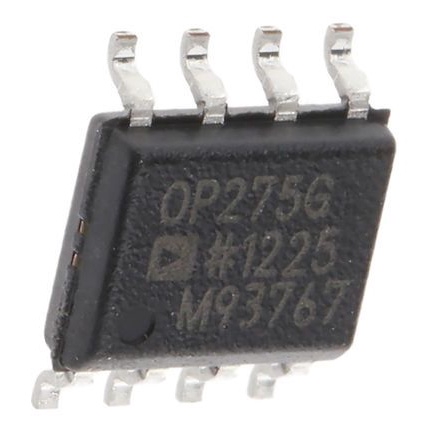

OP275GSZ

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 运算放大器, 双通道, SOIC封装, 双电源, 表面贴装, 8引脚
供应商型号: SY-OP275GSZ
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 多媒体放大器 OP275GSZ

OP275GSZ概述


    产品简介


    OP275 双极型/结型场效应晶体管音频运算放大器
    OP275 是一款高精度的双极型/结型场效应晶体管(Bipolar/JFET)音频运算放大器。它广泛应用于高性能音频系统、有源滤波器、快速放大器以及积分器等领域。其独特的设计使其在噪声控制和速度方面表现出色,适用于需要低噪声和高精度的应用场合。

    技术参数


    以下是OP275的主要技术规格和性能参数:
    - 音频性能
    - 总谐波失真加噪声 (THD + Noise): ≤0.006% (Vin = 3 Vrms, RL = 2 kΩ, f = 1 kHz)
    - 输入噪声密度 (en): ≤6 nV/√Hz (f = 1 kHz)
    - 输出电流密度 (in): ≤1.5 pA/√Hz (f = 1 kHz)
    - 音频范围内的最大声压级:>12.9 dBu (THD + Noise ≤ 0.01%, RL = 2 kΩ, VS = ±18 V)
    - 输入特性
    - 输入偏置电压 (VOS): ≤1 mV
    - 输入偏置电流 (IB): 100 nA (VCM = 0 V), 100 nA (VCM = 0 V, -40°C ≤ TA ≤ +85°C)
    - 输入失调电流 (IOS): ≤2 nA (VCM = 0 V), ≤2 nA (VCM = 0 V, -40°C ≤ TA ≤ +85°C)
    - 输入电压范围 (VCM): -10.5 V to +10.5 V
    - 共模抑制比 (CMRR): ≥80 dB (VCM = ±10.5 V, -40°C ≤ TA ≤ +85°C)
    - 输出特性
    - 输出电压摆幅 (VO): ±13.5 V (RL = 2 kΩ, -40°C ≤ TA ≤ +85°C)
    - 输出短路电流: ±40 mA (ISC+, ±90 mA (ISC-), typically at room temperature with ±15 V supplies)
    - 电源特性
    - 电源抑制比 (PSRR): 85 dB (VS = ±4.5 V to ±18 V)
    - 电源电流 (ISY): 4 mA to 5 mA (VS = ±4.5 V to ±18 V, VO = 0 V, RL = ∞, -40°C ≤ TA ≤ +85°C)
    - 动态性能
    - 响应速率 (SR): 15 V/µs to 22 V/µs (RL = 2 kΩ)
    - 全功率带宽 (BWP): 9 MHz
    - 相位裕度 (Øm): 62 度

    产品特点和优势


    OP275 的主要特点和优势如下:
    - 卓越的声音品质: OP275采用了Butler放大器前端,结合了双极型和结型场效应晶体管的优点,提供低噪声和高速度的性能。
    - 低噪声: 噪声密度仅为6 nV/√Hz,非常适合音频和测量应用。
    - 高斯皮特率: 22 V/µs,确保在大信号摆动时仍保持低失真。
    - 宽频率响应: 9 MHz的增益带宽积,适合多种音频应用。
    - 低功耗: 最低只需5 mA的供电电流,比同类产品更节能。
    - 优秀的温度稳定性: 在-40°C到+85°C的工作温度范围内,性能依然稳定。

    应用案例和使用建议


    OP275 广泛应用于多种音频设备中,例如高保真音响系统、专业录音棚、广播设备等。其出色的性能使其成为音频处理领域的理想选择。
    使用建议:
    - 在设计电路时,考虑使用合适的外部电阻来保护输入端,避免过大的输入差分电压导致的瞬态电流。
    - 使用适当的滤波电容以减少输出电压的相位反转问题。
    - 根据负载情况调整电源电压,确保在大信号输出时仍能保持低失真。

    兼容性和支持


    OP275采用两种封装形式:塑料DIP和SOIC-8,其中SOIC-8适合表面贴装。该器件与许多其他电子元器件具有良好的兼容性,可用于多种不同的电路设计中。此外,Analog Devices 提供了详尽的技术文档和支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:OP275的最大输入差分电压是多少?
    - 答:最大输入差分电压为±7.5 V。如果输入电压超过此值,内部钳位二极管会起作用。
    2. 问:如何避免输出电压相位反转?
    - 答:在非反相配置中,通过在非反相输入端串联一个3.92 kΩ的电阻可以解决这个问题。
    3. 问:如何测试OP275的输出电压摆幅?
    - 答:使用适当的测试电路,可以测量出OP275在不同负载条件下的输出电压摆幅。

    总结和推荐


    OP275 是一款集低噪声、高斯皮特率、宽频响应等优点于一体的高性能音频运算放大器。它的应用广泛,无论是音频处理还是工业控制领域都表现优异。其低功耗和广泛的温度适应性使得它在各种环境下都能表现出色。我们强烈推荐使用这款产品,特别是对于那些对音质和稳定性要求较高的应用场合。
    以上内容是对OP275的全面概述,涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面的信息。

OP275GSZ参数

参数
最小工作供电电压 4.5V
THD + 噪声 0.006%@ 2000Ω
输出类型 -
放大器类型 Audio
最大输出功率 -
-3db带宽 -
音频-负载阻抗 2KΩ
最大工作供电电压 22V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
