LT6205IS5#TRPBF

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: Rail to Rail 1.35V ±6.3V,12.6V TSOT-23-5 贴片安装 2.9mm(长度)*1mm(高度)
供应商型号: LT6205IS5#TRPBF
供应商: 国内现货
标准整包数: 2500

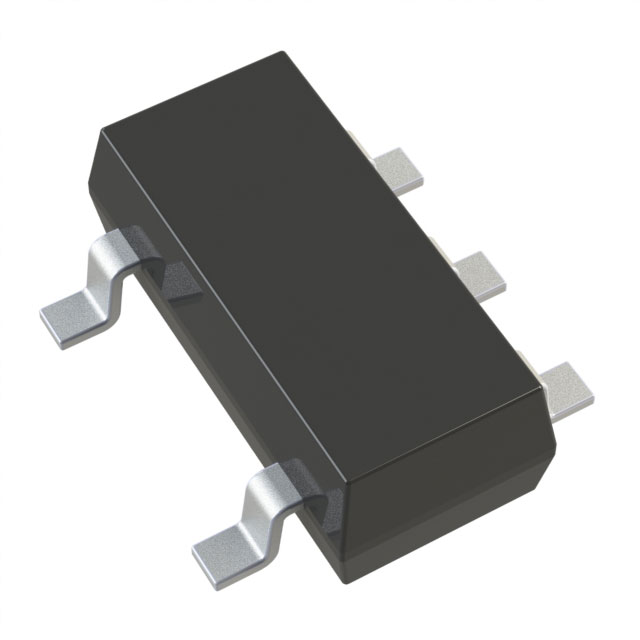

ANALOG DEVICES 多媒体放大器 LT6205IS5#TRPBF

LT6205IS5#TRPBF概述


    产品简介


    LT6205/LT6206/LT6207
    LT6205/LT6206/LT6207是低功耗单/双/四通道电压反馈放大器,适用于3V单电源供电。这些放大器具有100MHz增益带宽积(GBW)、450V/μs的压摆率以及50mA的输出电流。它们的特点是输入范围包括接地,输出电压能够接近任一供电轨,使其非常适合单电源操作。

    技术参数


    - 增益带宽积(GBW): 100MHz
    - 压摆率(Slew Rate): 450V/μs
    - 输出电流(Output Current): 50mA
    - 输入偏置电流(Input Bias Current): 最小10μA,典型30μA
    - 输入失调电压(Input Offset Voltage): 最小1mV,最大5mV
    - 噪声密度(Noise Density): 输入噪声电压密度为9nV/√Hz,输入噪声电流密度为4pA/√Hz
    - 电源电压范围(Supply Voltage Range): 2.7V至12.6V
    - 共模抑制比(Common Mode Rejection Ratio, CMRR): 最大90dB
    - 工作温度范围(Operating Temperature Range): –40°C 至 125°C
    - 封装形式(Package): 5引脚SOT-23、8引脚MSOP、16引脚SSOP

    产品特点和优势


    LT6205/LT6206/LT6207系列放大器拥有多个显著特点:
    - 高带宽:增益带宽积高达100MHz,使其适合高频应用。
    - 快速响应:压摆率为450V/μs,确保高速信号处理。
    - 宽供电范围:可以从2.7V到12.6V供电,满足不同应用需求。
    - 输出摆幅范围:输出电压可接近任一供电轨,适用于单电源供电。
    - 高可靠性:可在工业、商业和汽车温度范围内工作,具备较高的稳定性。
    - 紧凑封装:多种封装形式(如SOT-23、MSOP、SSOP),适合空间有限的设计。

    应用案例和使用建议


    应用案例
    - 视频信号处理:例如用于基带视频信号的分割或驱动电缆传输,其中压摆率高达450V/μs,保证了高频率信号的良好处理能力。
    - 模拟信号放大:用于RGB放大器,可以有效提升图像质量。
    - 高速信号处理:如通过同轴电缆驱动,保证信号在高速传输过程中的完整性。
    使用建议
    - 匹配电路设计:确保输入电阻与负载电阻匹配,减少信号失真。
    - 散热管理:考虑到压摆率较高,建议采取适当的散热措施,避免过热损坏。
    - 电源管理:选择合适的电源电压范围,确保放大器在最佳工作状态下运行。

    兼容性和支持


    LT6205/LT6206/LT6207放大器可与多种电路和其他元器件配合使用,特别是与视频信号处理相关的场合。制造商提供全面的技术支持和应用指南,帮助客户进行设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不理想 | 检查负载电阻是否合适,重新匹配电阻值 |
    | 输入噪声较大 | 优化电源滤波,减少外部噪声干扰 |
    | 温度变化导致输出不稳定 | 确保正确安装散热片,避免过热 |

    总结和推荐


    LT6205/LT6206/LT6207放大器在高频、高压摆率及宽电源电压范围方面表现出色,特别适合高速信号处理、视频信号放大及其它需要高性能放大器的应用场景。推荐该系列产品用于需要高可靠性和稳定性的场合,尤其在汽车和工业自动化领域有很好的市场前景。

LT6205IS5#TRPBF参数

参数
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±6.3V,12.6V
最小工作供电电压 1.35V
THD + 噪声 -
输出类型 Rail to Rail
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT6205IS5#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6205IS5#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES LT6205IS5#TRPBF LT6205IS5#TRPBF数据手册

LT6205IS5#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
