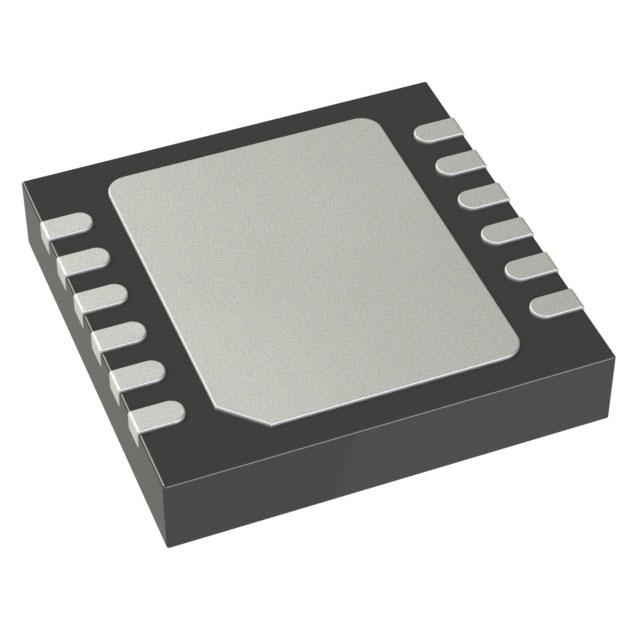

LT1469AIDF-2#TRPBF

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 36V General Purpose DFN 贴片安装,黏合安装
供应商型号: Q-LT1469AIDF-2#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 多媒体放大器 LT1469AIDF-2#TRPBF

LT1469AIDF-2#TRPBF概述


    产品简介


    LT1469-2 高速精密运算放大器
    类型: 双通道运算放大器
    主要功能:
    - 200MHz 增益带宽乘积(GBP)
    - 30V/µs 高摆率
    - 16位精度,非补偿以适用于增益大于等于2的应用
    - 精密高精度直流及交流性能
    应用领域:
    - 数据采集系统
    - 16位DAC电流到电压转换
    - 模数转换器缓冲器
    - 低失真主动滤波器
    - 光电二极管放大器

    技术参数


    | 参数 | 规格 |

    | 增益带宽乘积 (GBP) | 200MHz |
    | 摆率 (Slew Rate) | 30V/µs |
    | 输入偏置电流 (Inverting) | 最大值:10nA |
    | 输入偏置电流 (Noninverting) | 最小值:-10nA,最大值:40nA |
    | 输入噪声电压密度 (en) | 5nV/√Hz |
    | 输入噪声电流密度 (in) | 0.6pA/√Hz |
    | 输出摆幅 | ±12.8V (负载为2kΩ时) |
    | 工作温度范围 | -40°C 至 85°C |

    产品特点和优势


    LT1469-2 运算放大器凭借其高精度、高速度和大摆率,成为众多高精度应用的理想选择。其独特的功能包括:
    - 适用于高精度数据采集系统
    - 稳定在增益大于等于2的应用中
    - 高摆率改善大信号性能
    - 低噪声特性,特别适合对精度要求高的应用

    应用案例和使用建议


    应用案例:
    - 在16位DAC电流到电压转换中,LT1469-2 能确保精确的电压转换。
    - 作为ADC缓冲器,能提供出色的直流和交流性能。
    - 在低失真主动滤波器和光电二极管放大器应用中,能够提供稳定的大信号性能。
    使用建议:
    - 在设计电路时,应注意输入电压范围,确保不超过最大值。
    - 由于其高摆率特性,在高速信号处理应用中,可以减少失真。
    - 为了更好地抑制噪声,可以使用适当的滤波器技术。

    兼容性和支持


    兼容性:
    - 与±5V 和 ±15V 的电源兼容。
    - 提供两种封装形式:8引脚塑料小外形(SOIC) 和 4mm × 4mm 表面贴装无引脚(DFN) 封装。
    支持:
    - 提供详细的电气特性参数和绝对最大额定值。
    - 提供详细的技术手册和参考设计支持,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在安全范围内,一般为±15V。 |
    | 输出摆幅不足 | 检查负载电阻和电源电压是否符合要求。 |
    | 噪声较大 | 使用合适的输入滤波器和去耦合电容。 |
    | 摆率不够 | 检查电源电压是否足够,以及负载电阻是否过小。 |

    总结和推荐


    LT1469-2 高速精密运算放大器以其出色的性能和多功能性,在各种高精度应用中表现出色。其高增益带宽、高摆率、低噪声和宽输入电压范围使其成为高性能应用的理想选择。特别是对于需要高精度的数据采集系统和模数转换器缓冲器来说,LT1469-2 是不二之选。
    推荐:
    - 非常推荐在需要高精度、高速度和低噪声的应用中使用LT1469-2。无论是数据采集还是模拟信号处理,这款运算放大器都能提供卓越的表现。

LT1469AIDF-2#TRPBF参数

参数
最小工作供电电压 -
THD + 噪声 -
输出类型 -
放大器类型 General Purpose
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 36V
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1469AIDF-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1469AIDF-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES LT1469AIDF-2#TRPBF LT1469AIDF-2#TRPBF数据手册

LT1469AIDF-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
