LT1797IS5#TRMPBF

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 0.001% Rail to Rail ±6V,12V Standard TSOT-23-5 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: 4020854
供应商: 海外现货
标准整包数: 1

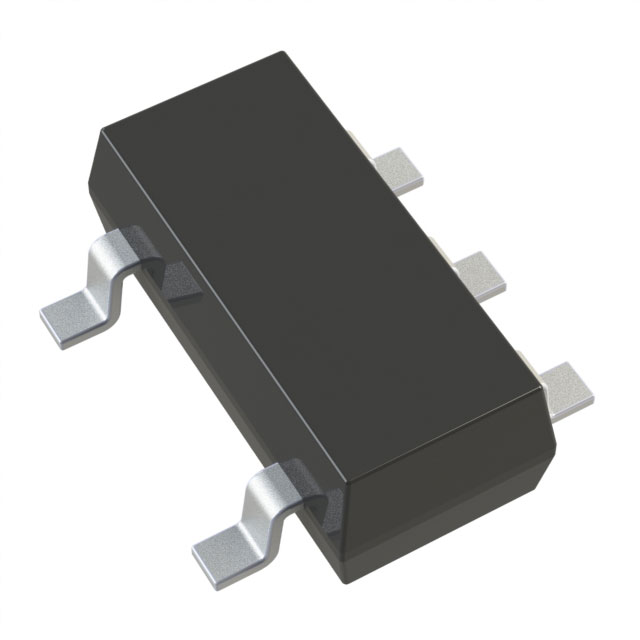

ANALOG DEVICES 多媒体放大器 LT1797IS5#TRMPBF

LT1797IS5#TRMPBF概述


    产品简介


    LT1797 是一款高带宽、轨到轨输入输出运算放大器,封装为小型SOT-23封装。它适用于单电源和双电源供电,供电电压范围为2.7V至12V,主要用于电流检测、便携式仪表和电池供电系统等领域。此款运放具有低噪声、高增益和快速响应等特点,广泛应用于信号处理和模拟电路设计。

    技术参数


    - 工作频率:10MHz
    - 输入偏置电流:最大300nA
    - 输入失调电压:最大1.5mV
    - 输入失调电压漂移:最大20µV/°C
    - 电源抑制比(PSRR):典型值90dB
    - 共模抑制比(CMRR):典型值96dB
    - 输出电流:最小25mA
    - 单位增益带宽:10MHz
    - 摆率(Slew Rate):2.25V/µs
    - 供电电压范围:2.7V 至 12V
    - 封装形式:SOT-23 (5针)
    - 温度范围:-40°C 至 85°C

    产品特点和优势


    LT1797 运算放大器的最大优势在于其轨到轨输入输出能力,这使得其适用于需要动态范围较大的应用场合,例如电流检测。同时,它具备低噪声、低功耗和高可靠性等特征,使其非常适合于高精度信号处理的应用场景。此外,该器件支持单电源及双电源供电,便于不同应用场景下的灵活使用。

    应用案例和使用建议


    LT1797 用于电流检测应用时,可通过将一个已知电阻并联在负载上,然后测量该电阻两端的电压来间接测量电流。具体应用如图所示,使用3.3kΩ电阻作为采样电阻,根据欧姆定律计算电流大小。为了保证系统的精度,建议在负极端添加输入保护电路,并注意避免过热导致的器件损坏。

    兼容性和支持


    LT1797 支持在多种供电条件下工作,包括但不限于单电源、正负双电源等。在选择外部组件时,需注意与现有电路的匹配性和稳定性要求。此外,制造商提供详尽的技术支持文档,确保客户能够顺利进行设计和集成工作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出端口出现异常噪声 | 检查是否有外部干扰源,并使用滤波电容进行抑制。 |
    | 电源供应不稳定导致输出异常 | 使用适当的稳压器保持电源稳定,并确保负载平衡。 |
    | 过载情况下无法正常工作 | 确保电路中的外部电阻和电容符合设计规范,以维持稳定运行。 |

    总结和推荐


    LT1797 是一款非常优秀的运算放大器,以其高带宽、低噪声、轨到轨输入输出能力和高可靠性等特点,在电流检测、信号处理等多个领域有着广泛应用。对于追求高性能和稳定性的设计来说,LT1797 是一个值得信赖的选择。无论是从技术水平还是市场竞争力角度来看,这款产品都表现出了卓越的特点,因此我们强烈推荐在相关项目中采用LT1797。

LT1797IS5#TRMPBF参数

参数
输出类型 Rail to Rail
放大器类型 Standard
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±6V,12V
最小工作供电电压 -
THD + 噪声 0.001%
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT1797IS5#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1797IS5#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES LT1797IS5#TRMPBF LT1797IS5#TRMPBF数据手册

LT1797IS5#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.106
10+ ¥ 29.324
25+ ¥ 25.2108
100+ ¥ 20.566
250+ ¥ 18.2879
500+ ¥ 17.9336
2500+ ¥ 17.5665
5000+ ¥ 17.1995
库存: 544
起订量: 48 增量: 1
交货地:
最小起订量为:25
合计: ¥ 630.27
