LT6018IDE#PBF

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: - 115 dB 33V General Purpose DFN-12 贴片安装
供应商型号: CY-LT6018IDE#PBF
供应商: Avnet
标准整包数: 1

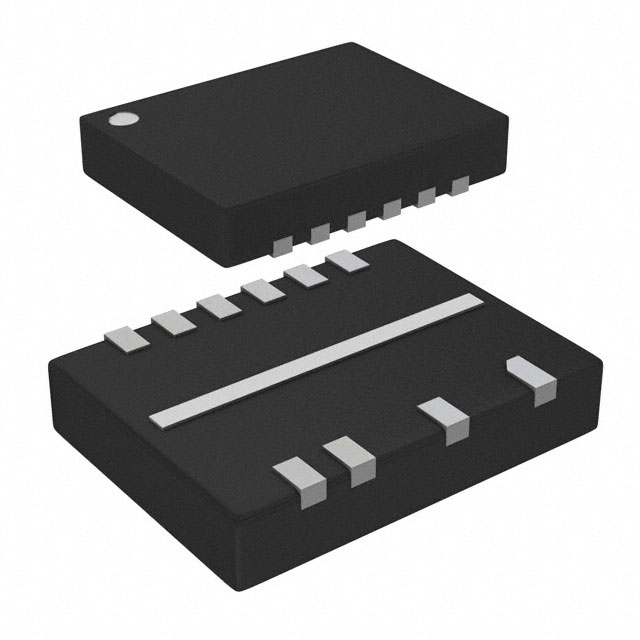

ANALOG DEVICES 多媒体放大器 LT6018IDE#PBF

LT6018IDE#PBF概述


    产品简介


    产品类型:精密运算放大器
    主要功能:低噪声、高精度运算
    应用领域:模拟信号处理、数据采集、专业音频、多路复用应用、DAC缓冲、主动滤波器等

    技术参数


    - 总供电电压(V+至V-):最大36V
    - 输入电压范围:(V- - 0.3V)到(V+ + 0.3V)
    - 输入电流:±10mA
    - 差分输入电流:±25mA
    - 输出电流:最大50mARMS
    - 绝对最大值短路持续时间:热限
    - 供应电流(正常模式):7.2mA至10mA
    - 供应电流(关闭模式):6.2µA至50µA
    - 共模抑制比(最小值):124dB
    - 开环增益(最小值):132dB
    - 摆率(最小值):30V/µs
    - 增益带宽积(最小值):15MHz
    - 电源电压范围:8V至33V
    - 超低失真(最小值):-115dB(1kHz)
    - 单位增益稳定
    - 低功耗关闭模式:6.2µA
    - 封装类型:8引脚SO-8E和4mm × 3mm 12引脚DFN
    - 静电放电防护等级:4.5kV HBM,2kV CDM

    产品特点和优势


    独特功能:
    - 极低的噪声水平:10Hz噪声仅为30nVP-P
    - 卓越的直流性能:最大失调电压50µV,最大失调电压漂移0.5µV/°C
    - 高输入阻抗:CMRR最低124dB
    - 快速响应:高增益带宽积15MHz
    - 低功耗:可进入低功耗关闭模式
    优势:
    - 适用于对噪声敏感的应用
    - 出色的直流精度,适合高精度测量
    - 快速响应时间,适用于高速信号处理
    - 集成关闭模式,有助于降低功耗

    应用案例和使用建议


    应用场景:
    - 模拟信号处理,如数据采集系统
    - 专业音频设备
    - 多路复用器应用
    使用建议:
    - 确保在正常操作范围内供电电压保持在8V至33V之间
    - 在多路复用应用中,注意输入和输出端的电容负载
    - 对于高精度要求的场合,考虑采用外部偏置电路以提高性能

    兼容性和支持


    - 该产品与其他标准电子元件具有良好的兼容性
    - 供应商提供详细的文档和支持服务,确保用户可以轻松获取相关信息并解决潜在问题

    常见问题与解决方案


    问题1:如何进入低功耗关闭模式?
    解决方法:通过将EN引脚设置为0.8V来启用关闭模式。
    问题2:如何处理温度变化对性能的影响?
    解决方法:选择合适的温度等级版本,并确保散热措施符合规范。
    问题3:如何实现最佳的共模抑制比?
    解决方法:在设计时确保输入电压范围限制在V- + 3V至V+ - 3V之间。

    总结和推荐


    综合评估:
    - 优点:
    - 极低噪声
    - 卓越的直流精度
    - 快速响应
    - 低功耗关闭模式
    推荐:
    - 强烈推荐用于需要高精度和低噪声的模拟信号处理和数据采集应用。对于专业音频和多路复用器应用,该产品同样表现出色。
    通过以上分析,可以看出LT6018是一款非常适合高精度和低噪声应用的运算放大器,其出色的性能和多种功能使其在市场上具有很强的竞争力。

LT6018IDE#PBF参数

参数
THD + 噪声 - 115 dB
输出类型 -
放大器类型 General Purpose
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 33V
最小工作供电电压 -
通用封装 DFN-12
安装方式 贴片安装
包装方式 散装,管装

LT6018IDE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6018IDE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES LT6018IDE#PBF LT6018IDE#PBF数据手册

LT6018IDE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
