LB2223B

产品分类: 原型开发工具
厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4034345
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 原型开发工具 LB2223B

LB2223B概述

    Lab Board LB2223B 技术手册

    1. 产品简介

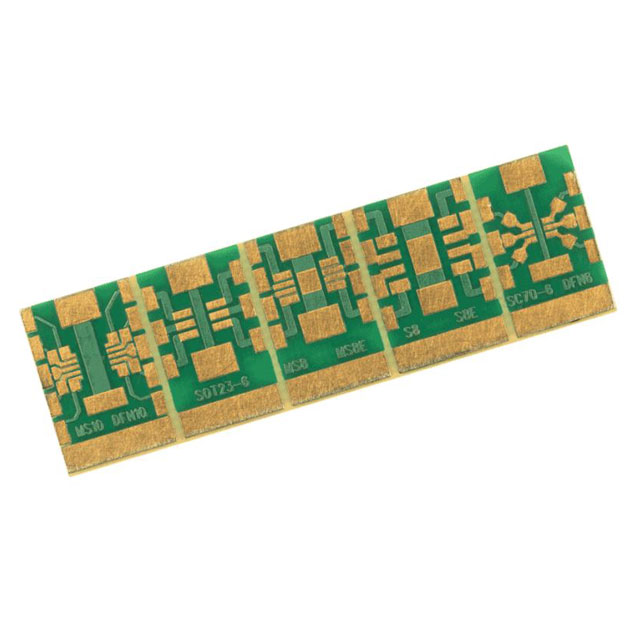

    Lab Board LB2223B 是一款专为原型设计而设计的多功能小型电路板。它支持多种封装类型的表面贴装集成电路(IC),如 MSOP-10、SOT-23-3、SOIC-8 等。该板主要用于简化焊接到其他电路的设计,通过边缘引脚和中心接地线,使得焊接和连接操作更加简便。这款电路板特别适用于实验室测试和快速原型开发。

    2. 技术参数


    - 支持封装类型: MSOP-10、SOT-23-3、MSOP-8、SOIC-8、SC70-5、3x3 DFN-10、SOT-23-5、MSOP-8E、SOIC-8E、SC70-6、SOT-23-6、3x3 DFN-8、SOT-23-8
    - 尺寸: 不详
    - 工作环境: 常温(需参考具体芯片资料)
    - 电气特性: 需根据具体芯片规格确定
    - 保护机制: 内置静电放电保护电路

    3. 产品特点和优势


    - 多封装兼容: 支持多种常见的表面贴装封装类型,增加了其通用性和灵活性。
    - 简化布线: 边缘引脚和中心接地线的设计极大地简化了布线过程,减少了错误发生的概率。
    - 静电防护: 采用专利或专有保护电路设计,有效防止静电放电对电路的影响。
    - 易于安装: 清晰的安装步骤和说明使得装配变得更加容易和快捷。

    4. 应用案例和使用建议


    - 实验室测试: Lab Board LB2223B 非常适合用于实验室环境中进行新组件或新电路的测试和验证。
    - 快速原型开发: 它可以作为快速原型开发的基础平台,使得工程师能够在短时间内完成电路设计的初步验证。
    - 建议:
    - 在安装过程中,注意保持引脚的清洁,避免氧化影响焊接效果。
    - 使用细铁丝刷或酒精棉擦拭引脚,确保良好的接触效果。
    - 在焊接时,确保温度适中,避免过热损坏芯片。

    5. 兼容性和支持


    - 兼容性: Lab Board LB2223B 与多种表面贴装封装的 IC 兼容,适用范围广泛。
    - 支持和维护: 请参考手册中的相关条款,了解详细的支持和服务信息。

    6. 常见问题与解决方案


    - 问题1: 焊接后出现短路现象。
    - 解决方案: 检查焊接点是否干净无氧化,确认所有引脚均正确焊接且未连在一起。
    - 问题2: 芯片无法正常工作。
    - 解决方案: 确认电源和地线正确连接,检查是否有静电损伤。


    7. 总结和推荐


    Lab Board LB2223B 是一款非常实用的多用途小型电路板,非常适合用于实验室测试和快速原型开发。它具有多种封装兼容性、简化布线、静电防护等特点,能够显著提高工作效率和质量。然而,需要注意的是,该产品仅限于评估目的使用,具体的应用细节还需根据实际情况调整。总体而言,如果你需要一个灵活且易用的电路板来帮助你快速完成测试和开发任务,Lab Board LB2223B 将是一个不错的选择。

LB2223B参数

参数
通用封装 DFN,MSOP,SC-70,SOIC,SOT-23
零件状态 在售
包装方式 盒装
