首页  >  产品百科  >  VSRP1206S1-R030J

VSRP1206S1-R030J

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 30mΩ ±5% 1W ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*850μm
供应商型号: D-VSRP1206S1-R030J
供应商: 期货订购
标准整包数: 1

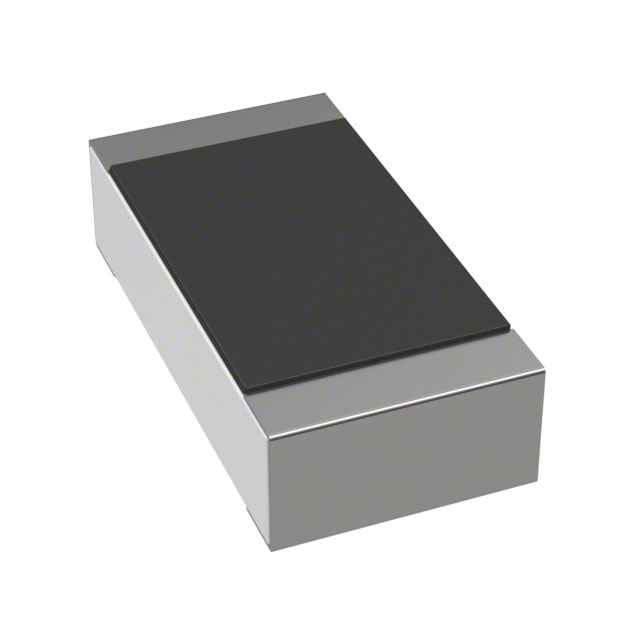

CYNTEC/台湾乾坤科技 贴片电阻 VSRP1206S1-R030J

VSRP1206S1-R030J概述

    # VSRP1206S1系列电流感应电阻技术手册

    产品简介


    VSRP1206S1系列电流感应电阻是一种适用于各种电子设备的高性能元件,其主要功能是在电路中精确测量电流,广泛应用于电源供应器、电机驱动电路等领域。该系列产品通过RoHS认证并符合AEC-Q200标准,是电子制造行业中的可靠选择。

    技术参数


    - 功率等级:最高可达1W
    - 阻值范围:0.01Ω~0.015Ω 和 0.016Ω~1Ω
    - 温度系数:±200 ppm/℃(0.01Ω~0.015Ω),±100 ppm/℃(0.016Ω~1Ω)
    - 阻值公差:±1%(F)、±2%(G)、±5%(J)
    - 工作温度范围:-55℃~+155℃
    对于在超过70℃环境下工作的传感器,需要根据以下曲线进行降额使用。

    产品特点和优势


    VSRP1206S1系列电流感应电阻具有高可靠性,其关键优势包括:
    - 高功率等级:最大可承受1W的功率。
    - 耐高温能力:可在极端温度范围内稳定工作。
    - 罗氏合规:符合RoHS标准,环保无铅无卤。
    - 适合再流焊:适用于多种焊接工艺,操作简便。

    应用案例和使用建议


    应用案例
    该系列电流感应电阻常用于电源供应器和电机驱动电路中,例如开关电源、逆变器、电动车电池管理系统等。
    使用建议
    - 环境适应性:确保工作环境温度不高于70℃,否则需按要求进行降额使用。
    - 安装与固定:在焊接时要注意保护元件边缘及保护层,避免机械应力导致损坏。
    - 负载管理:使用过程中要严格遵守规定的电压和功率限制,以防止因过载导致损坏。

    兼容性和支持


    VSRP1206S1系列电流感应电阻支持再流焊工艺,与市场上主流的SMT贴片设备兼容。制造商提供了详细的技术文档和支持服务,包括定期的产品更新和技术咨询。

    常见问题与解决方案


    常见问题
    1. 阻值漂移:在高温环境下,可能出现阻值漂移现象。
    2. 焊接问题:在再流焊过程中可能出现焊接不良。
    解决方案
    1. 阻值漂移:严格按照降额曲线使用,并尽量将工作环境温度控制在规定范围内。
    2. 焊接问题:确保使用适当的焊接参数,同时避免过度加热和机械应力。

    总结和推荐


    综合评估
    VSRP1206S1系列电流感应电阻以其高功率等级、宽工作温度范围以及良好的耐久性在众多应用中表现出色。其优越的性能使其成为电源管理和电机驱动等领域的理想选择。
    推荐使用
    鉴于其出色的稳定性和广泛应用的适用性,强烈推荐在需要高精度电流检测的应用中使用该系列产品。

VSRP1206S1-R030J参数

参数
电阻值 30mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*850μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSRP1206S1-R030J数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 VSRP1206S1-R030J VSRP1206S1-R030J数据手册

VSRP1206S1-R030J封装设计

查看详情并下载
Symbol
Footprint
3D Model
