首页  >  产品百科  >  VSRP1206S1-R560F

VSRP1206S1-R560F

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 560mΩ ±1% 1W ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*850μm
供应商型号: D-VSRP1206S1-R560F
供应商: 期货订购
标准整包数: 1

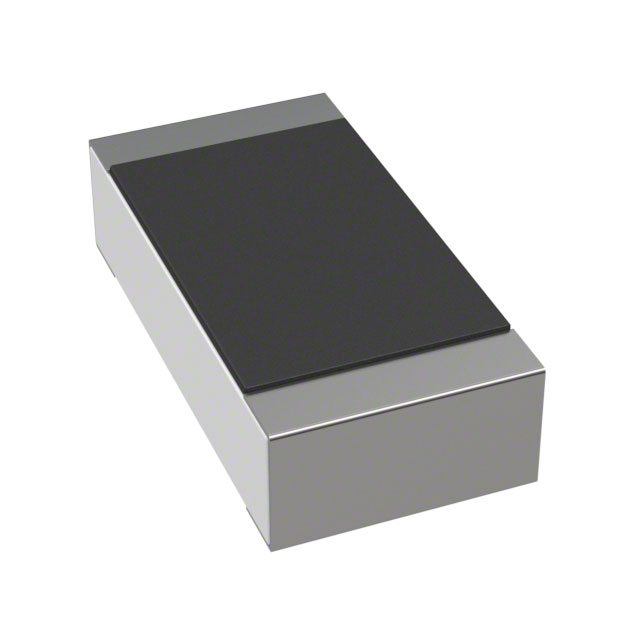

CYNTEC/台湾乾坤科技 贴片电阻 VSRP1206S1-R560F

VSRP1206S1-R560F概述

    VSRP1206S1 系列电流检测电阻产品技术手册

    1. 产品简介


    VSRP1206S1系列电流检测电阻是一款高功率、高性能的产品,专为各种电源供应系统及电机电路设计。该电阻符合RoHS标准并已通过AEC-Q200认证,适合回流焊接工艺。其独特的设计使其能够在严苛的工业环境中稳定运行,广泛应用于汽车电子、工业控制和消费电子等领域。

    2. 技术参数


    - 功率额定值:1W
    - 电阻范围:0.01Ω~0.015Ω(0.016Ω~1Ω)
    - 温度系数:±200 ppm/℃(0.01Ω~0.015Ω),±100 ppm/℃(0.016Ω~1Ω)
    - 阻值公差:±1%(F),±2%(G),±5%(J)
    - 工作温度范围:-55℃~+155℃
    - 封装尺寸:1206 (L3.20mm x W1.60mm x t0.65mm)

    3. 产品特点和优势


    VSRP1206S1系列电流检测电阻具备以下几个显著特点:
    - 高功率处理能力:最高可达1W,适合大功率应用。
    - 高精度:阻值精度高达±1%,确保测量的准确性。
    - 宽工作温度范围:从-55℃到+155℃,适应各种极端环境。
    - 符合行业标准:RoHS合规和AEC-Q200认证,适用于高可靠性要求的应用场合。
    - 易于安装:适合回流焊接,简化制造流程。

    4. 应用案例和使用建议


    - 电源管理系统:用于监控电流,确保系统安全可靠。
    - 电机驱动电路:实时监测电机电流,避免过载导致的损坏。
    - 可穿戴设备:小型化设计,适用于体积受限的应用场景。
    使用建议:
    - 在超过70℃的环境中使用时,需按负载降额曲线减少最大负荷,以确保长期稳定性。
    - 确保良好的散热条件,特别是在满负荷工作时,避免因温度过高导致电阻损坏。
    - 使用过程中要注意操作规范,避免机械应力对电阻造成损伤。

    5. 兼容性和支持


    - VSRP1206S1系列电阻与其他常见的SMD组件兼容,方便集成到现有设计中。
    - 制造商提供详细的技术支持文档,并可通过客户服务中心获得技术支持和咨询服务。

    6. 常见问题与解决方案


    - Q:如何正确安装VSRP1206S1系列电阻?
    - A:按照制造商推荐的焊盘布局和安装指南进行安装。确保焊接过程平稳,避免热冲击引起的损坏。

    - Q:在高湿度环境下使用时需要注意什么?
    - A:存储时需注意保持干燥环境,避免湿度过高导致腐蚀。使用前检查电阻外观,确保无任何水分残留。

    7. 总结和推荐


    综上所述,VSRP1206S1系列电流检测电阻具有高功率处理能力、高精度、宽工作温度范围等优点,特别适合于需要高可靠性的应用场景。强烈推荐给那些寻求高性能电流检测解决方案的设计工程师和技术采购人员。

VSRP1206S1-R560F参数

参数
电阻值 560mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*850μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSRP1206S1-R560F数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 VSRP1206S1-R560F VSRP1206S1-R560F数据手册

VSRP1206S1-R560F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 5.66
105+ ¥ 5.48
库存: 1
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
