DBT71210F

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述: Reed Relay 12VDC 240Ohm 2A SPST-NC(60x15.8)mm Dry
供应商型号: DBT71210F
供应商: Master
标准整包数: 1

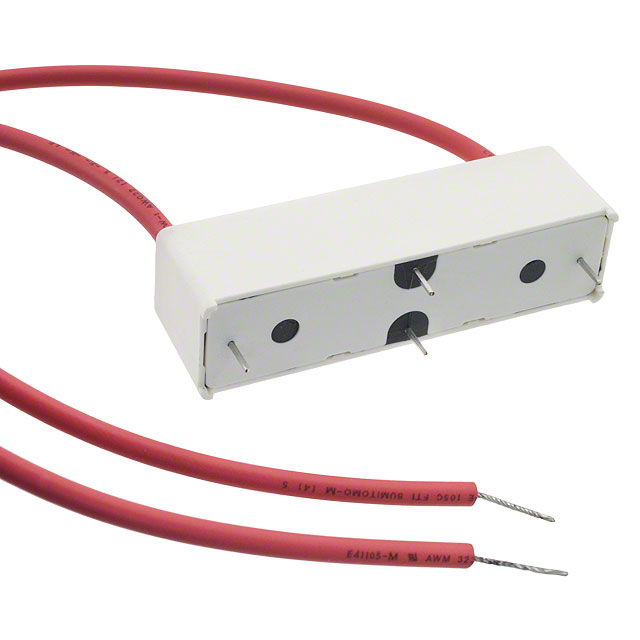

CYNERGY3 磁簧开关 DBT71210F

DBT71210F概述

    高压真空继电器 D 系列

    产品简介


    Cynergy3 Components 的 D 系列高压真空继电器以其卓越的高电压隔离性能而著称。该系列的产品适用于多种需要高可靠性的场合,如心脏除颤器、测试设备和高压电源供应。D 系列继电器采用高真空设计,提供了两种不同接触材料(铑和钨),并支持多种安装方式和连接选项,使其成为电子设备开发的理想选择。

    技术参数


    | 参数 | 值 |

    | 隔离电压(DC 或峰值交流) | 10kV 或 15kV |
    | 开关功率最大值 | 50W |
    | 开关电压最大值 | 1000V(铑)
    7000V(钨)
    10000V(15kV型号) |
    | 开关电流最大值 | 3A(铑)
    2A(钨) |
    | 载流最大值 | 4A(铑)
    3A(钨)
    2A(15kV型号) |
    | 接触电阻最大值 | 50mΩ(典型15mΩ) |
    | 绝缘电阻最小值 | 10^13Ω |
    | 操作时间(ms) | 2.0 至 3.0 |
    | 释放时间(ms) | 2.0 至 3.0 |

    产品特点和优势


    1. 高隔离电压:最高可达15kV,适合高压应用。
    2. 低接触电阻:确保了更稳定的电气连接。
    3. 多样化的安装和连接选项:支持PCB安装、面板安装以及多种连接方式(飞线连接、焊接端子等)。
    4. 耐久性高:设计寿命长,即使在高频切换情况下也表现良好。
    5. 适应广泛的应用场景:如医疗设备、测试设备和电源供应等。

    应用案例和使用建议


    - 心脏除颤器:在这些生命支持设备中,可靠的继电器是关键,因为它们必须在高压下稳定工作。
    - 测试设备:在高电压测试环境中,高可靠性的继电器可以保证测试结果的准确性。
    - 电源供应:用于高压电源的转换和控制,确保高效和安全的电力传输。
    建议根据具体应用要求选择合适的接触材料和电压等级,同时注意合理的布线和安装方式以达到最佳效果。

    兼容性和支持


    该系列产品提供了广泛的连接选项,包括PCB焊接端子、飞线连接和螺旋端子。与各种高压系统兼容,且配备了详细的使用指南和设计注意事项文档,确保用户能够正确安装和使用产品。Cynergy3 Components 提供专业的技术支持,帮助解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:无法正常操作
    - 解决方案:检查电源电压是否符合产品要求,确认接线无误。

    2. 问题:接触电阻偏大
    - 解决方案:清洁或更换接触面,确保接触良好。
    3. 问题:释放时间过长
    - 解决方案:检查是否有阻尼装置干扰,必要时调整释放回路。

    总结和推荐


    D 系列高压真空继电器以其出色的电气特性和多样的应用灵活性,为高可靠性需求提供了完美的解决方案。特别是对于医疗、测试和高压电源领域来说,这款继电器无疑是一个优秀的选择。如果你正在寻找一种能在高压环境下保持稳定运行的可靠继电器,Cynergy3 Components 的 D 系列是一个值得考虑的选项。

DBT71210F参数

参数
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 托盘

DBT71210F厂商介绍

Cynergy3是一家提供创新解决方案的公司,专注于为各种行业提供定制化的产品和服务。以下是对Cynergy3公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
Cynergy3致力于通过技术创新和卓越的客户服务,为客户提供高质量的解决方案。公司不断追求技术进步,以满足不断变化的市场需求。

2. 主营产品分类:
- 软件解决方案:包括企业资源规划(ERP)系统、客户关系管理(CRM)软件、数据分析工具等。
- 硬件产品:涉及服务器、网络设备、存储解决方案等。
- 咨询服务:提供业务流程优化、IT战略规划、项目管理等服务。

3. 应用领域:
Cynergy3的产品和解决方案广泛应用于金融、医疗、教育、制造业等多个行业,帮助这些领域的企业提高效率、降低成本、增强竞争力。

4. Cynergy3的优势:
- 技术领先:拥有强大的研发团队,不断推出创新技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 客户至上:以客户为中心,提供优质的客户服务和支持。
- 行业经验:在多个行业积累了丰富的实施和运营经验。

Cynergy3通过其多元化的产品线和专业的服务,为客户提供全面的技术支持和业务解决方案,以实现业务增长和优化。

DBT71210F数据手册

厂牌 PDF简要描述 下载
CYNERGY3 磁簧开关 CYNERGY3 DBT71210F DBT71210F数据手册

DBT71210F封装设计

查看详情并下载
Symbol
Footprint
3D Model
