S8-0504

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述: Sensata / Cynergy 3 干簧管继电器, 5V 直流线圈电压, 单刀单掷, 最大切换电流 1 A
供应商型号: S8-0504
供应商: Master
标准整包数: 1

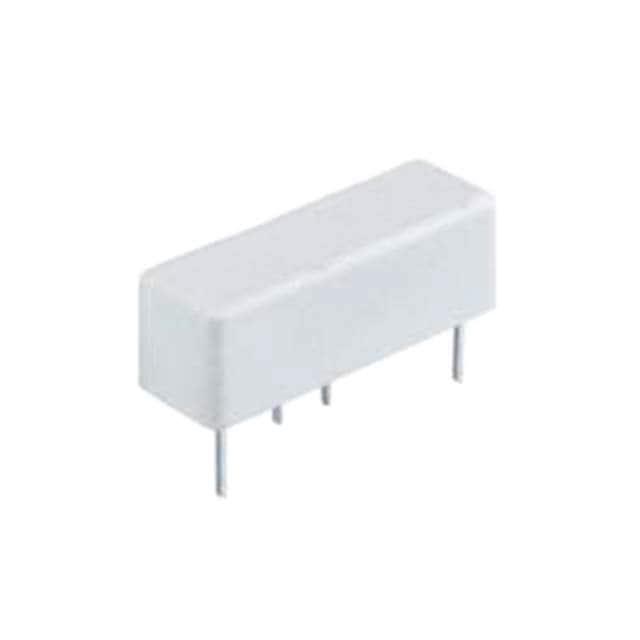

CYNERGY3 磁簧开关 S8-0504

S8-0504概述

    Cynergy3 S8 系列微型高电压继电器技术手册解析

    1. 产品简介


    Cynergy3 的 S8 系列是一款专为节省空间而设计的微型高电压干簧继电器。这款继电器适用于各种需要高压开关的应用场景,例如工业自动化、测试设备和通信系统。由于其紧凑的设计,S8 系列能够在有限的空间内提供出色的性能和可靠性。

    2. 技术参数


    | 参数 | 描述 |

    | 隔离电压(接触间) | 4 kV 或 5 kV(取决于线圈电压) |
    | 隔离电压(触点到线圈) | 7 kV |
    | 携带电流(最大) | 2.5 A |
    | 切换电压(最大) | 直流:350 V / 交流:300 V |
    | 最大切换电压(-V 型号) | 直流:1000 V / 交流:1000 V |
    | 切换电流(最大) | 直流:1.0 A / 交流:1.0 A |
    | 接触电阻(最大) | 150 Ω |
    | 绝缘电阻(典型) | ≥1013Ω |
    | 必须操作电压(直流) | 4 V / 9.6 V / 19 V |
    | 必须释放电压(直流) | 1 V / 2 V / 3 V |
    | 操作时间(毫秒) | 1 ms(二极管连接时) |
    | 释放时间(毫秒) | 0.5 ms(二极管连接时) |

    3. 产品特点和优势


    - 空间节约:S8 系列采用了紧凑型设计,适合在空间受限的应用环境中使用。
    - 高隔离电压:接触间的隔离电压高达 4 kV 至 5 kV,确保了极高的电气安全性。
    - 高切换电压:可以承受高达 1000 V 的直流或交流电压,适用于高电压应用。
    - 优良的绝缘性能:绝缘电阻超过 1013Ω,确保长期可靠的运行。

    4. 应用案例和使用建议


    S8 系列广泛应用于医疗设备、测试仪器和工业控制系统中。对于这些应用,我们建议:
    - 在安装过程中要确保足够的接地和屏蔽,以防止干扰和提高稳定性。
    - 考虑使用适当的驱动电路来控制操作电压,以确保正确的开关动作。
    - 定期检查绝缘电阻,以确保长期可靠的运行。

    5. 兼容性和支持


    S8 系列与大多数标准的控制系统和驱动电路兼容。制造商提供了详细的文档和支持,包括电路设计注意事项和技术支持服务。请联系 Cynergy3 获取更多定制化的产品解决方案。

    6. 常见问题与解决方案


    - Q: 如何判断继电器是否正常工作?
    - A: 可通过测量触点间的电阻和绝缘电阻来确认。如果电阻值不符合技术参数,则可能需要更换继电器。
    - Q: 继电器在高温环境下能否正常工作?
    - A: S8 系列的额定温度范围为 -40°C 至 +85°C,因此在规定的温度范围内可以正常工作。如果超出此范围,可能会影响其性能。

    7. 总结和推荐


    Cynergy3 的 S8 系列微型高电压干簧继电器以其卓越的电气性能和紧凑的设计,在高压应用领域具有显著的优势。特别是其出色的隔离电压和高切换电压能力,使其成为众多高端应用的理想选择。如果您正在寻找一种可靠且高效的高压开关解决方案,强烈推荐使用 S8 系列。
    请随时联系 Cynergy3 获取更详细的技术咨询和支持,以确保您的项目能够顺利进行。

S8-0504参数

参数
触点电容 -
开关配置 SPST
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 30mm*10mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

S8-0504厂商介绍

Cynergy3是一家提供创新解决方案的公司,专注于为各种行业提供定制化的产品和服务。以下是对Cynergy3公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
Cynergy3致力于通过技术创新和卓越的客户服务,为客户提供高质量的解决方案。公司不断追求技术进步,以满足不断变化的市场需求。

2. 主营产品分类:
- 软件解决方案:包括企业资源规划(ERP)系统、客户关系管理(CRM)软件、数据分析工具等。
- 硬件产品:涉及服务器、网络设备、存储解决方案等。
- 咨询服务:提供业务流程优化、IT战略规划、项目管理等服务。

3. 应用领域:
Cynergy3的产品和解决方案广泛应用于金融、医疗、教育、制造业等多个行业,帮助这些领域的企业提高效率、降低成本、增强竞争力。

4. Cynergy3的优势:
- 技术领先:拥有强大的研发团队,不断推出创新技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 客户至上:以客户为中心,提供优质的客户服务和支持。
- 行业经验:在多个行业积累了丰富的实施和运营经验。

Cynergy3通过其多元化的产品线和专业的服务,为客户提供全面的技术支持和业务解决方案,以实现业务增长和优化。

S8-0504数据手册

厂牌 PDF简要描述 下载
CYNERGY3 磁簧开关 CYNERGY3 S8-0504 S8-0504数据手册

S8-0504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.918 ¥ 185.5761
20+ $ 18.3229 ¥ 167.582
40+ $ 16.3452 ¥ 149.4149
100+ $ 15.8356 ¥ 142.6451
260+ $ 15.6035 ¥ 140.5544
500+ $ 15.2342 ¥ 137.2282
1000+ $ 15.2342 ¥ 137.2282
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 185.57
