DAT70510F-HR

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述: Reed Relay 5VDC 28Ohm 2A SPST-NO(60x15.8)mm THT
供应商型号: H-DAT70510F-HR
供应商: Heilind
标准整包数: 1

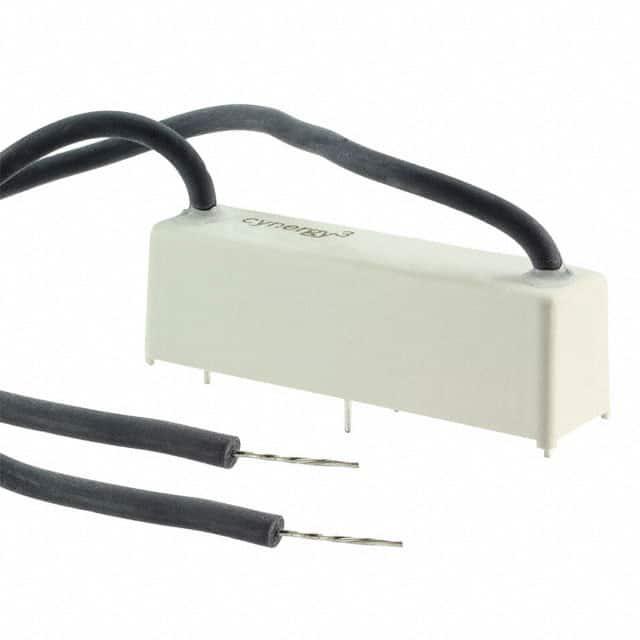

CYNERGY3 磁簧开关 DAT70510F-HR

DAT70510F-HR概述

    D-HR 高绝缘电阻高压继电器

    产品简介


    Cynergy3 Components 的 D-HR 系列高绝缘电阻高压继电器是一款专为高可靠性应用设计的产品,支持高达 10kV 或 15kV 的绝缘电压。这种继电器采用了真空簧片开关(reeds switches)技术,并配备了铑或钨触点,使其特别适用于心脏除颤器、测试设备和高压电源等领域的应用。D-HR 继电器具有极低的接触电阻,能够提供卓越的电气性能,适用于需要低泄漏电流损耗的敏感测试和测量电路。

    技术参数


    | 规格项 | 描述 |

    | 接触材料 | 铑(Rhodium)、钨(Tungsten) |
    | 隔离电压 | 10kV DC/AC、15kV DC |
    | 最大切换功率 | 50W |
    | 最大切换电压 | 1000V DC / 7000V AC(10kV 型号),10000V AC(15kV 型号) |
    | 最大切换电流 | 3A DC / 2A AC(10kV 型号),2A DC / 2A AC(15kV 型号) |
    | 携带电流 | 4A DC / 3A AC(10kV 型号),2A DC / 3A AC(15kV 型号) |
    | 接触电阻 | 15Ω(典型值)至 100Ω(最大值) |
    | 绝缘电阻 | ≥1×10^14 Ω |
    | 必须操作电压 | 3.7V DC 至 20V DC |
    | 必须释放电压 | 0.5V DC 至 4V DC |
    | 动作时间 | 2.0ms 至 3.0ms |
    | 释放时间 | 2.0ms 至 3.0ms |
    | 工作温度范围 | -20°C 至 +70°C |

    产品特点和优势


    D-HR 高压继电器的独特之处在于其非常高的绝缘电压,最高可达 15kV。这使得它们成为许多高电压应用的理想选择,特别是在医疗设备、测试仪器和工业电源系统中。通过采用真空簧片开关技术和高性能的铑或钨触点,这些继电器不仅能提供卓越的电气性能,还能够在高电压环境下保持稳定的性能表现。此外,其低接触电阻确保了在高电流和高电压条件下具有较低的能耗。

    应用案例和使用建议


    D-HR 高压继电器广泛应用于多种高电压应用场合,如心脏除颤器、精密测量设备和高压电源。为了充分发挥其性能,建议在电路设计时特别注意隔离电压的设置,避免过高的电压导致损坏。此外,由于其具有 PCB 和飞线连接选项,D-HR 可以轻松集成到现有的电路设计中。

    兼容性和支持


    D-HR 系列继电器可以与标准 PCB 连接方式和飞线连接方式兼容。Cynergy3 Components 提供全面的技术支持和维护服务,包括详细的安装指南和技术文档。此外,用户还可以访问公司官网上的应用笔记,获得更多的电路设计建议。

    常见问题与解决方案


    1. Q:如何正确安装 D-HR 继电器?
    - A:请参考技术手册中的安装指南,确保按照正确的顺序连接各引脚。对于 PCB 安装,确保引脚准确插入 PCB 插孔中。对于飞线连接,务必使用适当的端子进行连接。
    2. Q:如果继电器无法正常工作怎么办?
    - A:首先检查输入电压是否在规定范围内,再确认控制信号是否正确。若问题依然存在,请联系技术支持团队获取帮助。
    3. Q:D-HR 继电器的最大绝缘电阻是多少?
    - A:D-HR 系列继电器的最大绝缘电阻为 1×10^14 Ω。

    总结和推荐


    D-HR 系列高绝缘电阻高压继电器凭借其出色的电气性能和稳定性,在高电压应用领域表现出色。特别是对于需要高可靠性和高精度的医疗设备和测试仪器,这一系列继电器是理想的选择。经过详细测试和验证,我们强烈推荐这款产品给所有寻求高性能高电压解决方案的用户。

DAT70510F-HR参数

参数
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 60mm(长度)*15.8mm(高度)
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 托盘
