59022-1-S-02-F

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述:
供应商型号: 934-59022-1-S-02-F
供应商: Mouser
标准整包数: 1

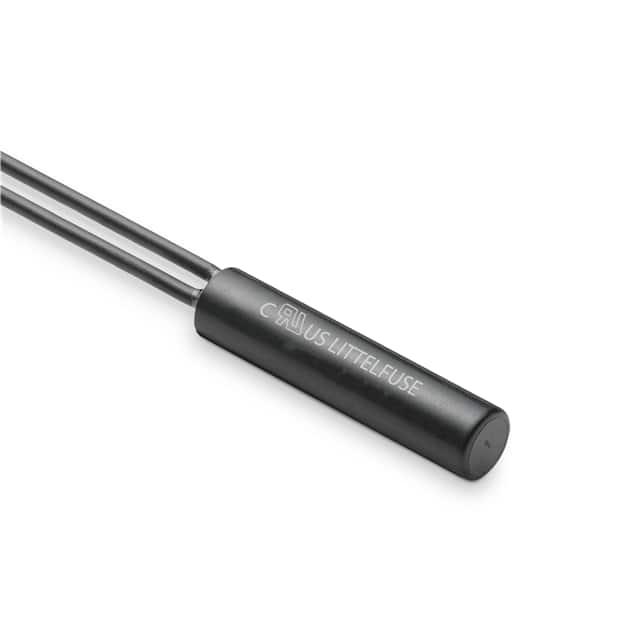

LITTELFUSE 磁簧开关 59022-1-S-02-F

59022-1-S-02-F概述

    # 59022 Firecracker Reed Sensor + 57022 Actuator

    产品简介


    59022 Firecracker Reed Sensor 是一款小型圆柱形干簧传感器,尺寸为 25.4mm(长)x 5.80mm(直径),即约 1.00 英寸 x 0.228 英寸。该传感器提供了常开、常闭或转换开关类型的选择,能够切换最高达 200Vdc 的电压,最大功率为 10W。此外,该传感器可通过一系列敏感度和电缆长度选项进行定制,以满足不同应用场景的需求。

    技术参数


    以下是 59022 Firecracker Reed Sensor 和 57022 Actuator 的主要技术规格:
    电气参数
    | 触点类型 | 开关类型 | 接触额定值(VA/W) | 最大直流电压(Vdc) | 最大交流电压(Vac) | 最小直流电压(Vdc) | 切换电流(Adc) |
    ||
    | 常开 | 1 | 10 | 200 | 140 | 250 | 0.5 |
    | 转换 | 3 | 5 | 175 | 120 | 200 | 0.35 |
    | 常闭 | 4 | 5 | 175 | 120 | 200 | 0.25 |
    性能参数
    - 操作时间:最大 6ms
    - 释放时间:最大 6ms
    - 冲击:最大 100G
    - 振动:频率范围 50-2000Hz,最大 30G
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    1. 磁操作式接近传感器:通过非铁磁材料如木材、塑料或铝进行操作,适合高湿度和污染环境。
    2. 密封接点:接点完全密封,适合在恶劣环境下使用。
    3. 安装简便:适用于狭小空间,且易于安装。
    4. 电池供电应用的理想选择:接点在非激活状态下不消耗电能,节省能源。
    5. 耐用性强:干簧接点能够在数百万次微控制器逻辑负载下运行。

    应用案例和使用建议


    59022 Firecracker Reed Sensor 可广泛应用于以下场景:
    - 位置和极限传感
    - 安全系统
    - 液位检测
    - 线性执行器
    使用建议
    - 在使用过程中注意接点类型和负载特性,确保不会超过接触额定值。
    - 对于感应和/或电容负载,考虑瞬态电压和电流的影响,参考相关应用指南(AN108A 和 AN107)。

    兼容性和支持


    - 该传感器需要与 57022 激活器配套使用。
    - 供应商提供定制化选项,包括特殊连接器和长度定制服务。有关更多信息,请联系 Littelfuse。

    常见问题与解决方案


    1. 问题:接点在激活状态下电流过大。
    - 解决方案:检查负载类型和大小,确保不超过接触额定值。
    2. 问题:传感器无法正常工作。
    - 解决方案:确认接线无误,检查电源和负载配置,确保符合技术规范。
    3. 问题:接点电阻过大。
    - 解决方案:更换接点,或者根据应用需求调整电缆长度,重新测试。

    总结和推荐


    综上所述,59022 Firecracker Reed Sensor 是一款高度可靠且功能强大的磁操作式接近传感器,特别适用于位置和极限传感、安全系统、液位检测和线性执行器等领域。其优良的设计使其能够在各种复杂环境中稳定运行,并且具有良好的性价比。我们强烈推荐在上述应用场景中使用该产品。

59022-1-S-02-F参数

参数
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
长*宽*高 15.24mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

59022-1-S-02-F厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59022-1-S-02-F数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59022-1-S-02-F 59022-1-S-02-F数据手册

59022-1-S-02-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.933 ¥ 33.2338
10+ $ 2.981 ¥ 25.1895
50+ $ 2.8404 ¥ 24.0014
100+ $ 2.5596 ¥ 21.6286
200+ $ 2.3112 ¥ 19.5296
500+ $ 2.1492 ¥ 18.1607
1000+ $ 1.974 ¥ 16.6803
2500+ $ 1.9215 ¥ 16.2367
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.23
直接购买
加入购物车
