59170-1-S-00-D

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Littelfuse 微型簧片开关, 11.43mm长
供应商型号: 30C-59170-1-S-00-D 圆盘形 32MM,成形接片
供应商: 云汉优选
标准整包数: 1

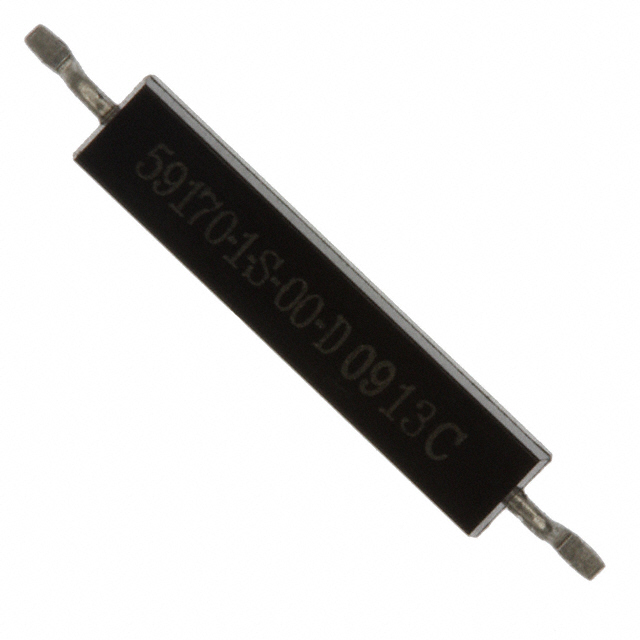

LITTELFUSE 磁簧开关 59170-1-S-00-D

59170-1-S-00-D概述

    # 59170 Sub-Miniature Overmolded Reed Switch 技术手册

    产品简介


    59170 子微型包覆成型干簧开关 是一款具有高度紧凑结构的电子元器件,适用于多种需要精确位置检测和限位传感的应用场合。该产品采用 11.43mm x 2.29mm x 2.29mm(0.450" x 0.090" x 0.090")的超小型设计,拥有直插式或鸥翼式引脚两种形式。其主要功能是通过磁场触发来实现电路的通断控制,特别适合于位置传感、安全系统开关及门控系统等领域。

    技术参数


    - 尺寸: 11.43mm x 2.29mm x 2.29mm(0.450" x 0.090" x 0.090")
    - 接触类型: 常开(Normally Open)
    - 额定电压: DC 200V / AC 140V
    - 最大功率: 10VA / 10W
    - 最大电流: DC 0.5A / AC 0.35A
    - 初始接触电阻: 0.1Ω - 最大值
    - 绝缘电阻: 10^10 Ω - 最小值
    - 接触电容: 0.3pF - 典型值
    - 工作温度范围: -40°C 至 +125°C
    - 操作时间: 1.0ms - 最大值
    - 释放时间: 0.5ms - 最大值
    - 冲击耐受: 100G (11ms 半正弦波)
    - 振动耐受: 30G (50-2000Hz)

    产品特点和优势


    59170 子微型包覆成型干簧开关具有以下几个显著特点和优势:
    - 磁控无源技术: 利用磁场而非机械接触来实现开关功能,确保长久可靠的工作性能。
    - 环保材料: 使用热固性过模成型材料,符合RoHS标准,更加环保且耐用。
    - 无需待机电源: 开关不需要外部电源维持状态,降低了功耗。
    - 适用广泛材料: 可透过非铁质材料如木材、塑料或铝板操作,提高了灵活性。
    - 防尘防水: 密封设计使得其能够在恶劣环境下保持良好的工作性能。

    应用案例和使用建议


    59170 适用于各种需要位置和限位传感的应用场合,例如:
    - 安全系统开关: 在安防设备中,用于探测门窗开关状态。
    - 门控系统: 用于自动门和其他门控系统的传感器。
    建议在实际安装过程中考虑到开关的灵敏度和安装环境,选择合适的灵敏度选项(S、T 或 U),并根据具体需求选择合适的封装形式(A、C 或 D)以确保最佳效果。

    兼容性和支持


    - 认证机构: E61760, E471070, DEMKO 14 ATEX 1393U
    - 认证等级: 适用于北美危险区域:I 类 2 分区和 2 区;欧洲爆炸气氛:II 3 G Ex nC IIC Gc
    - 支持: 需要特定认证评级,请联系 Littelfuse 了解详细信息。

    常见问题与解决方案


    1. Q: 产品如何激活?
    - A: 使用 57045 激活器。不同灵敏度(S、T、U)有不同的激活距离。

    2. Q: 如何处理过载问题?
    - A: 遵循手册中的电气负载寿命期望,确保不超出额定值,必要时联系 Littelfuse 获取更多信息。

    总结和推荐


    59170 子微型包覆成型干簧开关凭借其紧凑的设计、高效的性能和广泛的适用性,在众多位置传感和限位传感应用中表现出色。尤其是其卓越的环境适应性和无源特性,使其成为市场上极具竞争力的产品。总体而言,强烈推荐此款产品用于需要高精度和高可靠性的场合。
    以上是基于技术手册内容生成的产品综述,希望能为您提供有价值的参考信息。

59170-1-S-00-D参数

参数
开关电流 -
电压额定值 140V(AC)
承载电流 -
最大进位电流 800mA
触点电容 -
开关配置 -
最大交流触点电压 140V
功率额定值 -
长*宽*高 16.25mm*2.29mm*2.29mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

59170-1-S-00-D厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59170-1-S-00-D数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59170-1-S-00-D 59170-1-S-00-D数据手册

59170-1-S-00-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
